Зубофрезерный станок с ЧПУ CHMTI SGH-500

₽ $ ¥

58 062 041

Мы свяжемся для уточнения задачи и предложим оптимальные варианты

Покупка в лизинг Подробнее

от 1 587 029 ₽ /мес. в лизинг

Аванс: 20%

Срок договора: 60 мес.

Предложим удобный вариант лизинга

Шеф-монтаж: индивидуально !

Гарантия: 12 месяцев

Самая большая

Китай

Система ЧПУ

Fanuc
Макс. диаметр заготовки

500 мм
Макс. модуль заготовки

12 мм
Частота вращения шпинделя

80 - 500 об/мин
Тип зуба

Прямой, косой
Тип производимых колёс

Цилиндрические прямозубые и косозубые
Мощность главного привода

18 кВт
Вес

21 500 кг

Преимущества

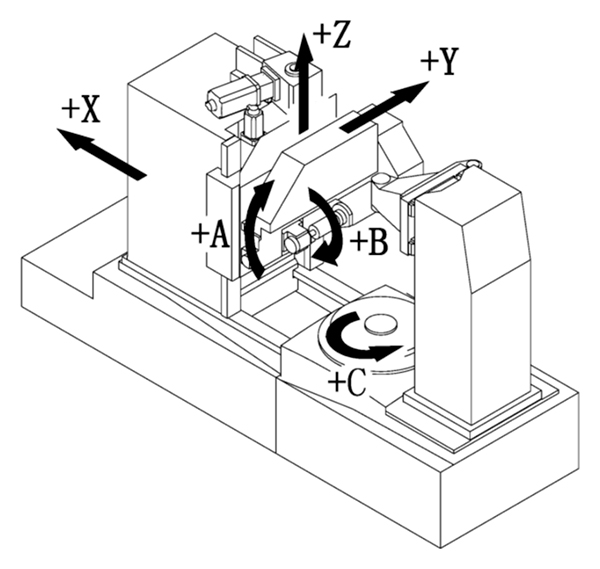

6 управляемых осей (X, Y, Z, A, B, C) с 4-осевым (X, Z, B, C) скоординированным управлением
Система управления Fanuc 31i
Мощные широкие направляющие скольжения с тефлоновым покрытием
Автоматический конвейер для уборки стружки
Заготовка может быть зажата гидравлически
Точность чистовой обработки может достигать 7 класса китайского стандарта GB/T10095.1-2008

Назначение

Зубофрезерный станок предназначен для нарезания цилиндрических прямозубых, косозубых, а также червячных зубчатых колес с помощью червячных модульных фрез.

Область применения

Наибольшую востребованность данные станки находят в аэрокосмической, автомобильной, машиностроительной, сельскохозяйственной, мотоциклетной и других отраслях промышленности. Подходят для серийного и крупносерийного производства.

Комплектация

Стандартная

Система управления - ЧПУ Fanuc 31i, монитор 10,4” + MPG пульт на гибком проводе;
Интерфейс RS232 (порт для подключения к компьютеру);
Самодиагностика системы;
Электронная коробка (функция EGB);
Закрытый электрический шкаф с кондиционером;
Независимая поворотная панель управления;
Импортные электрические элементы.

Независимая гидравлическая система;
Основные гидравлические компоненты производства Тайвань;
Сигнализатор уровня масла и низкого давления в баке гидравлического масла.

Раздельные циркуляционная и централизованная системы смазки (BIJUR, Китай);
Централизованная смазка ШВП и главных направляющих; регулируемый интервал времени смазки;
Циркуляционная смазка деталей трансмиссии и подшипников;
Сигнализатор уровня масла в смазочном баке.

Раздельная система охлаждения, достаточная для охлаждения фрезы и заготовки благодаря импортному насосу большой производительности;
Оснащена системой кондиционирования и форсунками с регулируемой величиной расхода; оснащена устройством удаления стружки;
Стружка, смытая охлаждающей жидкостью стружка автоматически отделяется и выводится из системы.

Защитная дверь открывается или закрывается вручную;
Станок оснащен полностью закрытыми защитными кожухами рабочей зоны для предотвращения утечки СОЖ, испарений масляного тумана и вылета стружки;
Электростатический уловитель масляного тумана;
Смотровое окно и подсветка в рабочей зоне для удобства оператора;
Предохранительные устройства на главных направляющих для предотвращения попадания стружки в станок.

Оправка для установки фрезы Ø 40 мм;
Виброопоры, 8 шт.

Руководства по эксплуатации на русском языке (механическая, электрическая и гидравлическая части);
Информация о системе ЧПУ;
Сертификат;
Список запасных частей.

Комплектующие

Система ЧПУ Fanuc 0i MF

Гидравлические компоненты Kompass / 7Ocean, Тайвань

Основные подшипники FAG / NSK / Luoyang, Китай

Централизованная система смазки BIJUR, Китай

Энкодеры, Германия

Кондиционер для электрокабинета LABER, Китай

ШВП Ось Z THK / HIWIN

ШВП Оси X и Y Hanjiang, Китай

Магнитный конвейер для уборки стружки CHMTI, Китай

Электростатический уловитель масляного тумана KG2002RL, Китай

Кондиционер масла MCS50, Китай

Линейные направляющие Schneeberger / INA

Сальники / уплотнители Busak + Shamban

Бесконтактный переключатель BALLUFF / P + F

Модель

SGH-500

Система ЧПУ

Fanuc

Макс. частота вращения стола, об/мин

Макс. диаметр заготовки, мм

500

Макс. модуль заготовки, мм

Общая мощность, кВт

Частота вращения шпинделя, об/мин

80 - 500

Макс. угол поворота фрезы, °

± 45

Тип зуба

Прямой, косой

Макс. перемещение червячной фрезы, мм

200

Тип производимых колёс

Цилиндрические прямозубые и косозубые

Макс. вертикальное перемещение фрезерного узла, мм

400

Расстояние между осью вала фрезы и осью стола, мм

45 - 350

Расстояние от оси вала фрезы до поверхности стола, мм

280 - 680

Макс. размер червячной фрезы Ø х L, мм

200 х 240

Мин. величина поворота по оси C, °

0,001

Мин. перемещение по осям X / Y / Z, мм

0,001

Мощность главного привода, кВт

Общая мощность, кВА

Напряжение, В

380

Частота тока, Гц

Длина, мм

4120

Ширина, мм

3588

Высота, мм

2961

Вес, кг

21 500

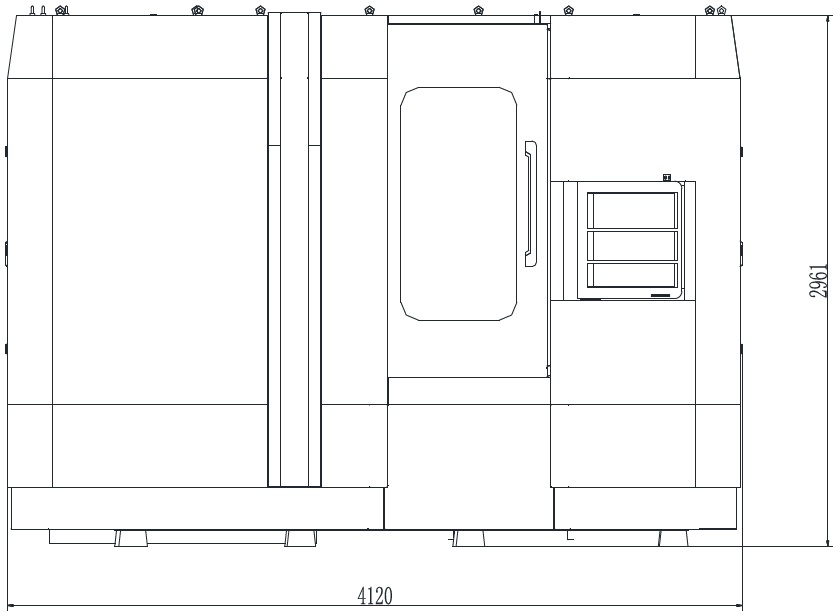

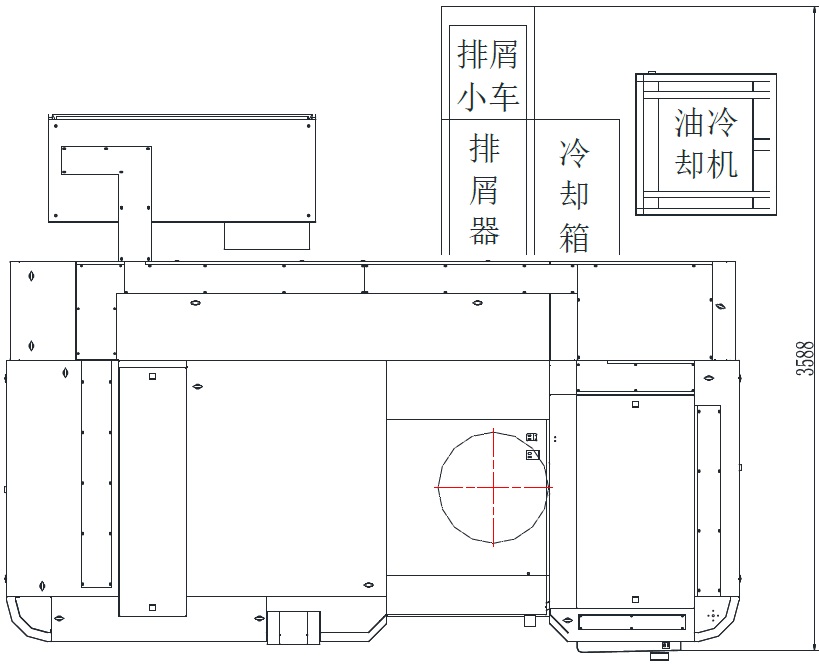

ГАБАРИТНЫЕ РАЗМЕРЫ:
