Зубофрезерный станок с ЧПУ CHMTI SGH-320

Код товара: МС 343228

По программе лизинга от партнеров КАМИ
Узнать больше

Китай

Система ЧПУ

Siemens
Макс. диаметр заготовки

320 мм
Макс. модуль заготовки

10 мм
Частота вращения шпинделя

120 - 700 об/мин
Тип зуба

Прямой, косой
Тип производимых колёс

Цилиндрические прямозубые и косозубые
Мощность главного привода

18 кВт
Вес

14 700 кг

Преимущества

7 управляемых осей (X, Y, Z, A, B, C, U) с 4-осевым (X, Z, B, C) скоординированным управлением
Система управления SIEMENS 828D
Мощные широкие направляющие скольжения с тефлоновым покрытием
Автоматический конвейер для уборки стружки
Заготовка может быть зажата гидравлически
Точность чистовой обработки может достигать 7 класса китайского стандарта GB/T10095.1-2008

Назначение

Зубофрезерный станок предназначен для нарезания цилиндрических прямозубых, косозубых, а также червячных зубчатых колес с помощью червячных модульных фрез.

Область применения

Наибольшую востребованность данные станки находят в аэрокосмической, автомобильной, машиностроительной, сельскохозяйственной, мотоциклетной и других отраслях промышленности. Подходят для серийного и крупносерийного производства.

Комплектация

Стандартная

Система управления ЧПУ: Siemens 828D (с функцией EGB);
Закрытый электрический шкаф с кондиционером;
Независимая поворотная панель управления;
Импортные электрические элементы.

Независимая гидравлическая система;
Основные гидравлические компоненты производства Тайвань;
Сигнализатор уровня масла и низкого давления в баке гидравлического масла.

Раздельные циркуляционная и централизованная системы смазки (BIJUR, Китай);
Централизованная смазка ШВП и главных направляющих; регулируемый интервал времени смазки;
Циркуляционная смазка деталей трансмиссии и подшипников;
Сигнализатор уровня масла в смазочном баке.

Раздельная система охлаждения, достаточная для охлаждения фрезы и заготовки благодаря импортному насосу большой производительности;
Оснащена системой кондиционирования и форсунками с регулируемой величиной расхода; оснащена устройством удаления стружки;
Стружка, смытая охлаждающей жидкостью стружка автоматически отделяется и выводится из системы.

Защитная дверь открывается или закрывается вручную;
Станок оснащен полностью закрытыми защитными кожухами рабочей зоны для предотвращения утечки СОЖ, испарений масляного тумана и вылета стружки;
Электростатический уловитель масляного тумана;
Смотровое окно и подсветка в рабочей зоне для удобства оператора;
Предохранительные устройства на главных направляющих для предотвращения попадания стружки в станок.

Оправка для установки фрезы Ø 32 мм;
Виброопоры, 8 шт.

Руководства по эксплуатации на русском языке (механическая, электрическая и гидравлическая части);
Информация о системе ЧПУ;
Сертификат;
Список запасных частей.

Комплектующие

Система ЧПУ Siemens 828D

Гидравлические компоненты Kompass / 7Ocean, Тайвань

Основные подшипники FAG / NSK / Luoyang, Китай

Централизованная система смазки BIJUR, Китай

Энкодеры, Германия

Кондиционер для электрокабинета, Китай

ШВП Ось Z THK / HIWIN

ШВП Оси X и Y, Китай

Магнитный конвейер для уборки стружки CHMTI, Китай

Электростатический уловитель масляного тумана KG2002RL, Китай

Кондиционер масла MCS50, Китай

Модель

SGH-320

МС 343228

ЦЕНА

40 618 247 ₽

Система ЧПУ

Siemens

Макс. частота вращения стола, об/мин

Макс. диаметр заготовки, мм

320

Макс. вес заготовки для захвата гриппером, кг

Макс. модуль заготовки, мм

Общая мощность, кВт

Частота вращения шпинделя, об/мин

120 - 700

Макс. угол поворота фрезы, °

± 45

Тип зуба

Прямой, косой

Макс. перемещение червячной фрезы, мм

200

Тип производимых колёс

Цилиндрические прямозубые и косозубые

Макс. вертикальное перемещение фрезерного узла, мм

360

Расстояние между осью вала фрезы и осью стола, мм

40 - 310

Расстояние от оси вала фрезы до поверхности стола, мм

210 - 570

Макс. размер червячной фрезы Ø х L, мм

170 х 230

Мин. величина поворота по оси C, °

0,001

Мин. перемещение по осям X / Y / Z, мм

0,001

Мощность главного привода, кВт

Общая мощность, кВА

Напряжение, В

380

Частота тока, Гц

Длина, мм

4800

Ширина, мм

3113

Высота, мм

3550

Вес, кг

14 700

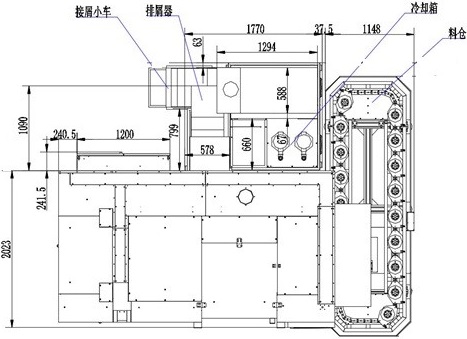

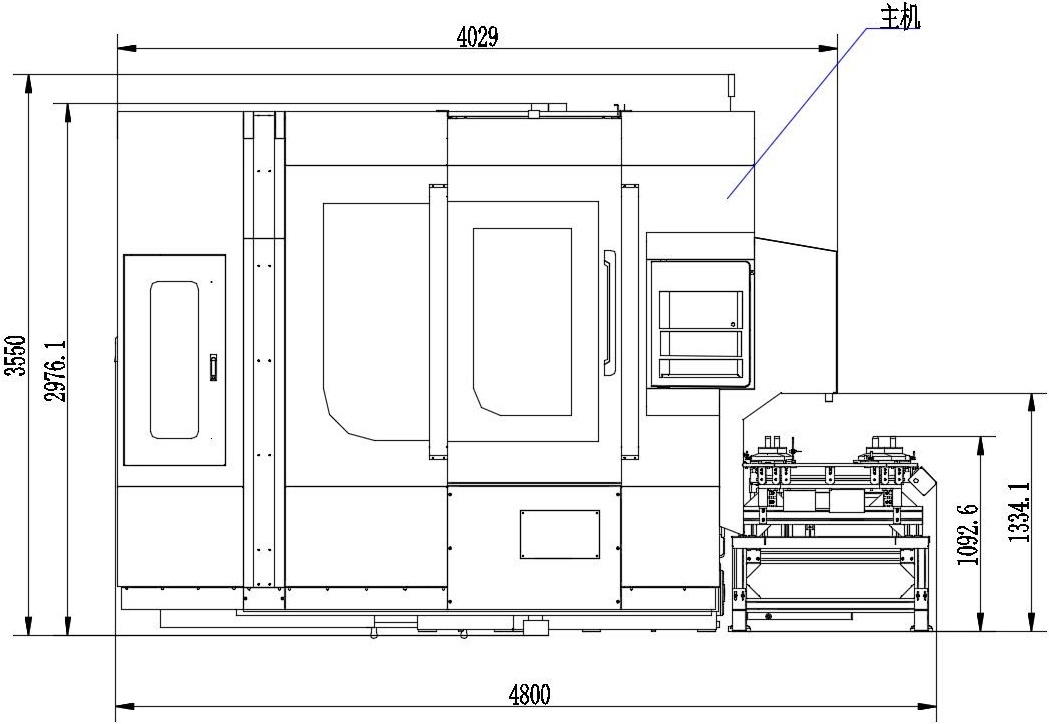

ГАБАРИТНЫЕ РАЗМЕРЫ:
