Зубофрезерный станок с ЧПУ G150A CNC

₽ $ ¥

Цена по запросу

Мы свяжемся для уточнения задачи и предложим оптимальные варианты

Шеф-монтаж: индивидуально !

Гарантия: 12 месяцев

Самая большая

Китай

Система ЧПУ

Fanuc
Макс. диаметр заготовки

150 мм
Макс. модуль заготовки

3 мм
Частота вращения шпинделя

2000 об/мин
Тип зуба

Прямой, косой
Тип производимых колёс

Цилиндрические прямозубые и косозубые
Мощность главного привода

По запросу кВт
Вес

6000 кг

Назначение

Зубофрезерный станок предназначен для нарезания цилиндрических прямозубых, косозубых, а также червячных зубчатых колес с помощью червячных модульных фрез.

Область применения

Наибольшую востребованность данные станки находят в аэрокосмической, автомобильной, машиностроительной, сельскохозяйственной, мотоциклетной, приборостроительной и других отраслях промышленности. Подходят для серийного и крупносерийного производства.

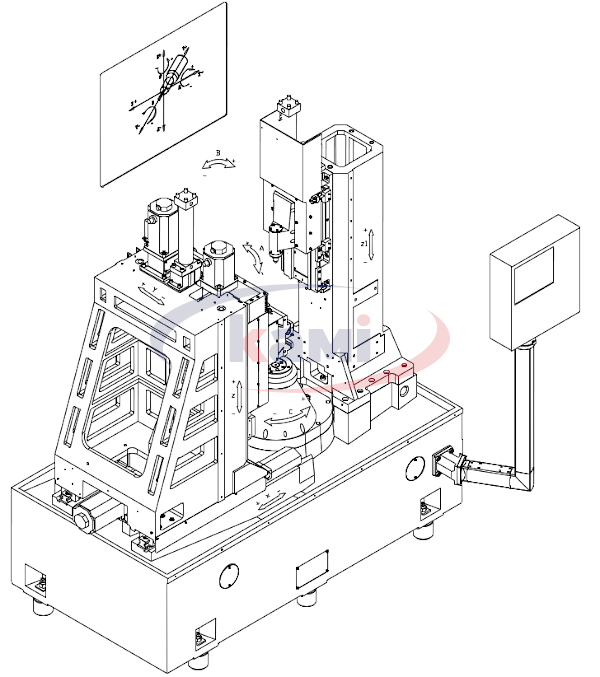

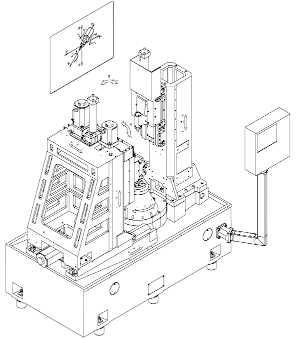

Схема обработки

Конструктивные особенности

Система управление FANUC 0i - MF/H

Одновременное управление осями B, C, X, Z.

2000 об/мин фрезерный шпиндель и 400 об/мин шпиндель заготовки (максимум)

Возможно изготовление червячных шестерен

Достигает ISO 6. (ISO 7 для массового производства)

«Человек-машина» (HMI) упрощает эксплуатацию машины.

В G-коде и М-коде для специального применения.

Высокоточные подшипники / направляющие / шариковые винты для обеспечения точности обработки

Комплектация

Стандартная

Система ЧПУ Fanuc

Сервомоторы Fanuc

Гидравлические компоненты HYDRAULIK POWER CO., LTD

Централизованная система смазки

Главные подшипники NSK, FAG, LYC

ШВП

Роликовые направляющие

Магнитный сепаратор стружки (1 шт.)

Виброопоры (6 шт.)

Регулировочные винты (6 шт.)

Набор инструмента для обслуживания станка

Дополнительная

Оправки для фрезы Ø13 мм, Ø22 мм, Ø27 мм (Ø16 мм стандарт)

Приспособление для подрезки стружки

Приспособление для Skiving, для 2-го прохода закаленной заготовки

Передняя установочная пластина для быстрого зажима заготовок типа «вал-шестерня»

Гидравлическая система зажима

Фиксированный центр

Вращающийся центр

Полуцентр

Воздушное охлаждение фрезы для сухой резки

Различные инструментальные системы

Системы автоматизации

Модель

G150A CNC

Перемещение по оси X, мм

155

Перемещение по оси Y, мм

100

Перемещение по оси Z, мм

250

Система ЧПУ

Fanuc

Макс. диаметр заготовки, мм

150

Макс. модуль заготовки, мм

Общая мощность, кВт

Частота вращения шпинделя, об/мин

2000

Макс. угол поворота фрезы, °

± 45

Тип зуба

Прямой, косой

Тип производимых колёс

Цилиндрические прямозубые и косозубые

Макс. размер червячной фрезы Ø х L, мм

100 х 100

Конус шпинделя

BT30

Мощность главного привода, кВт

По запросу

Количество зубьев заготовки, шт

3 - 750

Ускоренные перемещения по осям X и Z, м/мин

Момент, Нм

Частота, об/мин

400

Момент, Нм

Частота, об/мин

2000

Длина, мм

2160

Ширина, мм

2290

Высота, мм

2575

Вес, кг

6000
