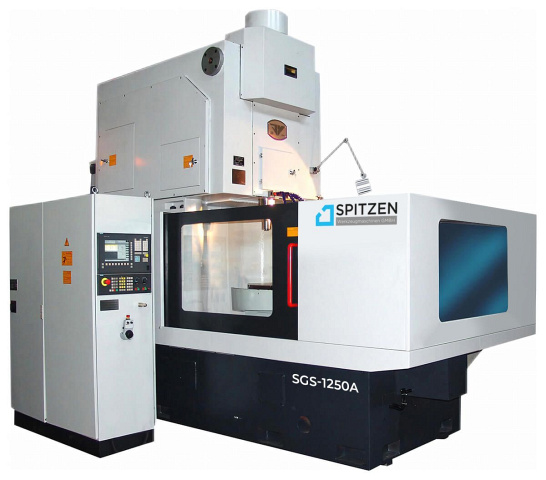

Зубодолбежный станок с ЧПУ SPITZEN SGS-1250A

Станина станка может быть увеличена в соответствии с требованиями пользователя и оснащена адаптерами для инструментов различного диаметра.

Станок имеет 4 управляемых от ЧПУ оси:

• сервошпиндель инструмента (S)
• вращение зубодолбежного инструмента (ось X)
• вращение стола (ось Y)
• радиальная подача стола (ось Z)

Основное движение станка, ход ползуна, осуществляется серводвигателем, что обеспечивает бесступенчатое регулирование скорости долбления и автоматическое преобразование.

Возвратно-поступательное движение ползуна осуществляется с помощью уникального червячного механизма собственной разработки, обеспечивающим постоянную силу резания на всей длине хода.

Ползун станка имеет функцию автоматической остановки в верхнем положении и имеет новую конструкцию для возврата, которая подходит для обработки углубленного зубчатого венца.

Держатель инструмента оснащен встроенной пружиной и новой конструкцией адаптера для установки инструмента.

Так же в станке использован новый двухроликовый и двунаправленный механизм разгрузки долбяка, позволяющий достичь точного, стабильного и малошумного движения разгрузки.

Угловая разгрузка долбяка позволяет предотвратить возникновение помех при резке внутренних или косозубых шестерен.

Для предотвращения разбрызгивания масла на станке установлен защитный кожух, который обеспечивает отличную видимость при эксплуатации. Так же станок оснащен автоматическим транспортером для удаления стружки.

Для охлаждения и смазки долбяка используется независимая система подачи СОЖ, а также синхронизированная дозированная система смазки.

Оснащен высокопроизводительной системой охлаждения для отведения тепла из зоны резания и обеспечения стабильной точности обработки.

На станке установлена система управления SIEMENS 828D с ЧПУ и цифровая сервосистема SIEMENS (Германия). По желанию Покупателя может быть установлена система ЧПУ и сервосистема компании Fanuc (Япония).

Станок оснащен независимой гидравлической станцией для ускоренной рециркуляции масла и предотвращения его смешивания.

Точность обработки зубчатых колес может достигать 6-го класса китайского стандарта GB.
