Автоматические трубогибочные станки с ЧПУ IRONMAC IB-CNC
-
Свыше 1000 единиц металлообрабатывающего оборудования в пути на склад!Узнать больше
-
Лидеры продаж оборудования для металлообработкиУзнать больше
Диаметр обработки: 25 - 115 мм
Радиус гиба: 30 - 350 мм
Макс. угол гиба: 185°
Рабочая скорость гиба: 25 - 45°/с

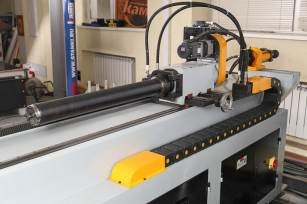

Автоматическая гибка труб в трехмерном пространстве
Управление процессом гиба от стойки ЧПУ
- Плавающая система прижима, по радиусу – отсутствие повреждения поверхности трубы – это технология от ведущих Европейских производителей
- Система прижимов на линейных направляющих HIWIN - скорость и точность перемещений.
- Эргономичная система ЧПУ (на русском языке) на базе Windows
- Высокая точность гибки (± 0,15 мм), которая сохраняется на весь срок службы оборудования
- Высокая точность поворота трубы (± 0,15 мм)
- Высокая точность подачи заготовки на заданную длину (± 0,15 мм)
- Повторяемость изделий 87%
- Утонение стенки не более 12%
- Автоматическая система смазки дорна - экономит вспомогательное время, препятствует закусыванию трубы

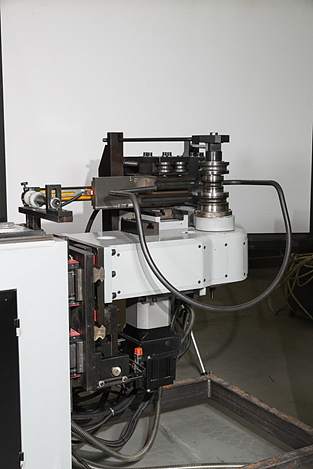

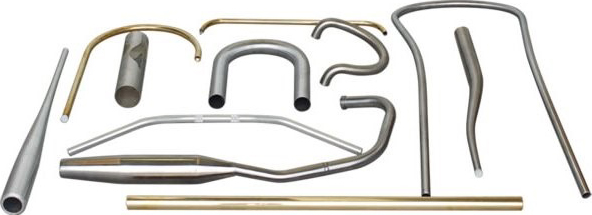

Трубогибы предназначены для гибки любого вида профиля трубы (круглая труба, квадратная труба, профильная труба или пруток). Могут использоваться такие материалы труб как: мягкая сталь, нержавеющая сталь, медь, бронза, алюминий и так далее. Другие материалы возможно гнуть после уточнения у завода-изготовителя.

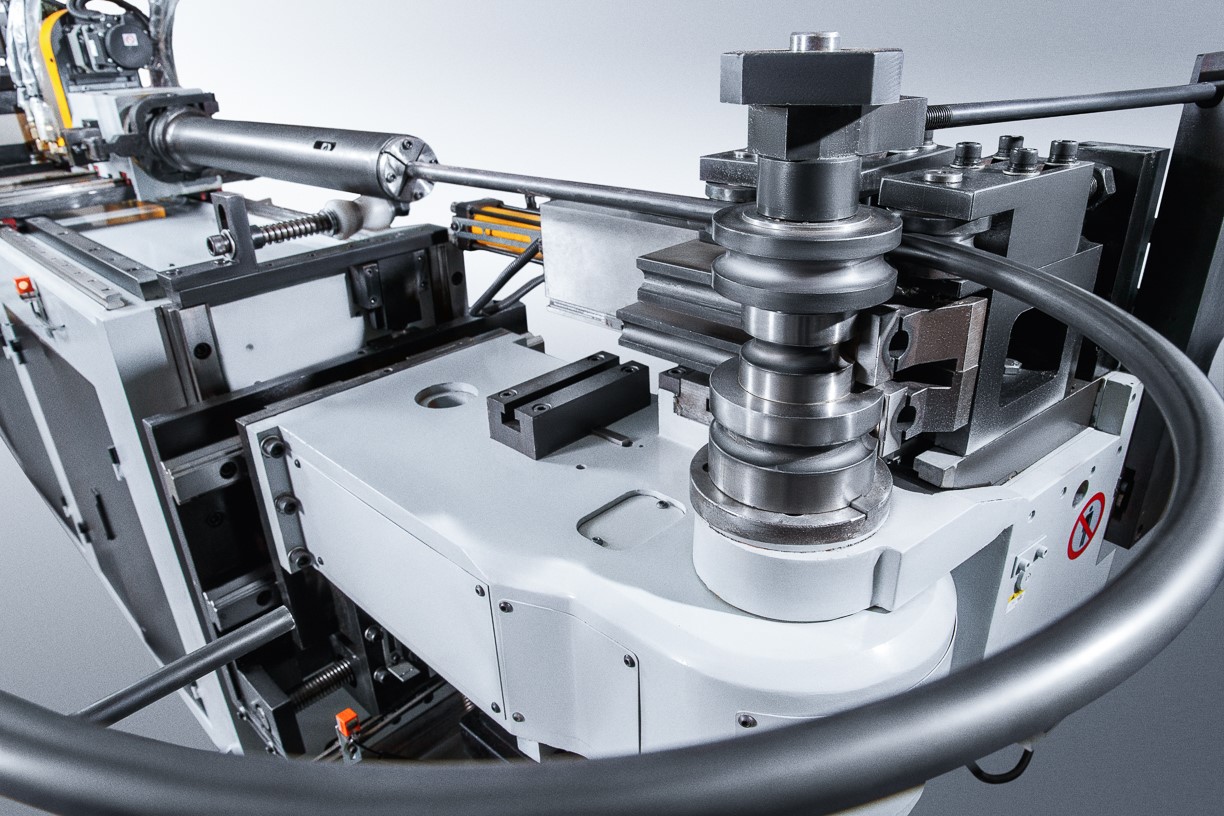

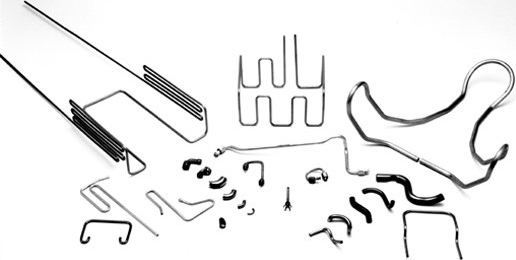

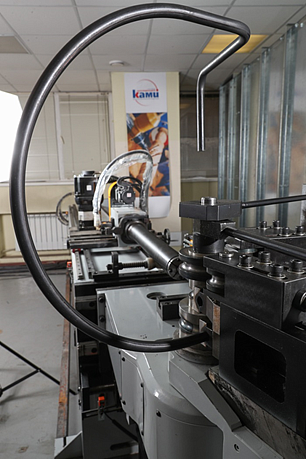

Трубогибы с ЧПУ применяются для выполнения изделий, имеющих сложную форму, требующих гибки в 3-х мерном пространстве, а также при повышенных требованиях к повторяемости изделий (до 98%) и получения минимального процента утонения трубы (от 7 до 12 % в зависимости от обрабатываемого изделия и правильных установок станка), отсутствие гофр.
Трубогибы применяются в следующих областях промышленности:
- Автомобильная промышленность
- Авиационная промышленность
- Производство мебели (столы, стулья, фурнитура и т. д.)
- Спортивный инвентарь
- Производство полотенцесушителей и многие другие направления.

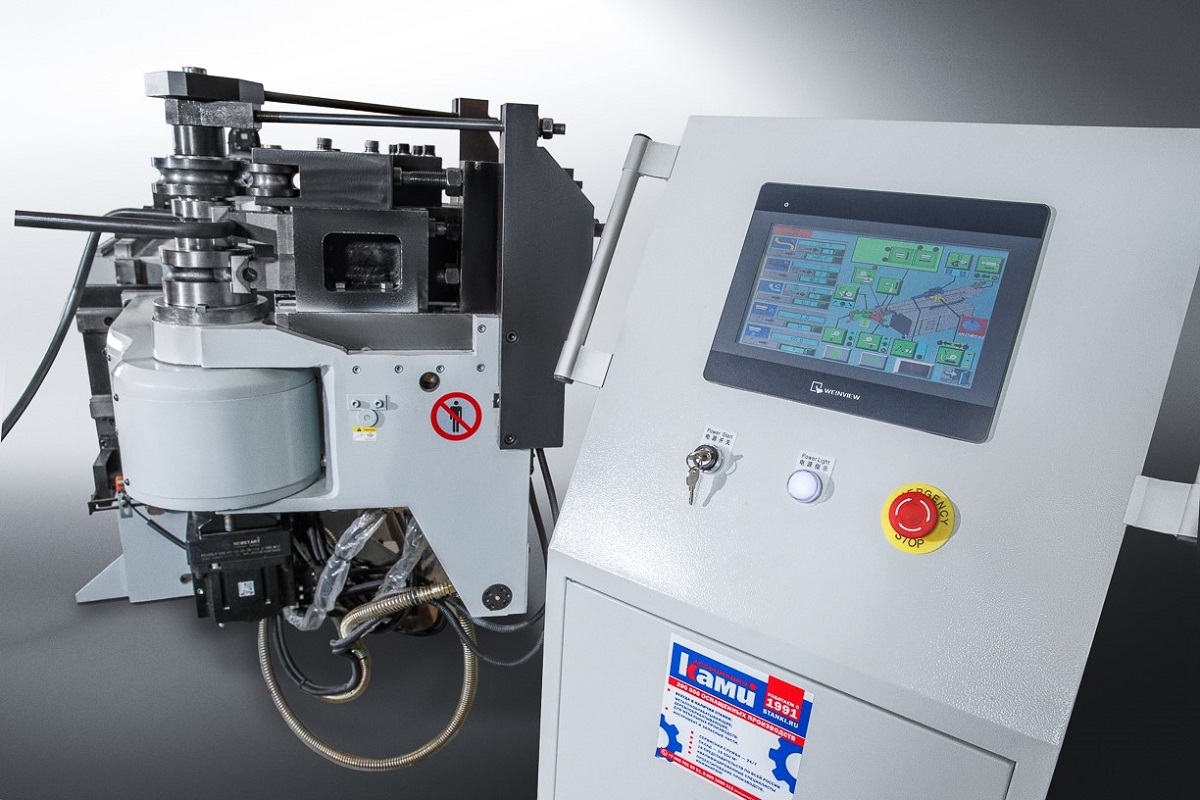

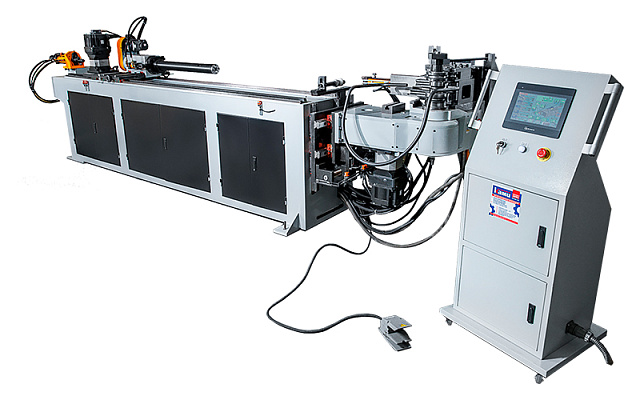

Данная схема описывает схему работы трубогиба с ЧПУ в минимально возможной комплектации:
- Система ЧПУ на русском языке;
- Память на 5000 программ (16 шагов в каждой);
- Управление станком интуитивно понятно и доступно каждому;
- Оператор может установить параметры гиба вручную через специальное окно управления;
- Любая программа гибки легко поддается корректировке. Все программы остаются в памяти контроллера и легко оттуда вызываются при необходимости повторения изделия.

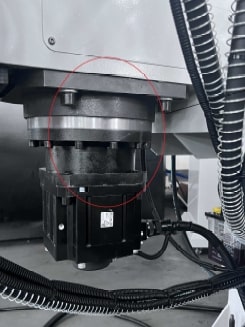

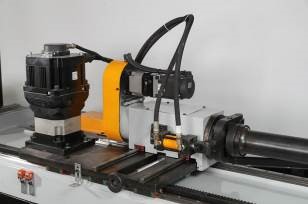

Сервопривод на узле поворота трубы обеспечивает точность ± 0,1°.
Сервопривод на узле подачи трубы обеспечивает точность ± 0,1 мм.
Сокращает вспомогательное время на обслуживание станка, препятствует «закусыванию» трубы в процессе обработки.
Контролируется от системы ЧПУ, в базовой комплектации работает от гидравлического привода, опционально может быть заменен на сервомотор.

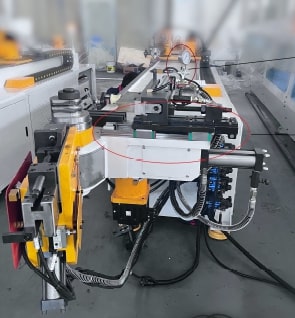

Обеспечивают скорость и точность премещений, по сравнению с классическим исполнением «ласточкин хвост».

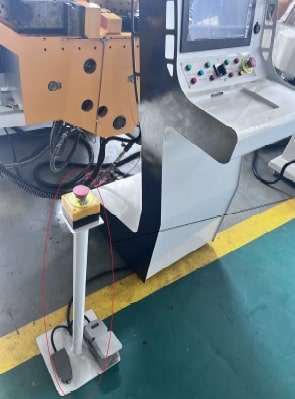

Позволяют отслеживать состояние системы, данные передаются на стойку ЧПУ.

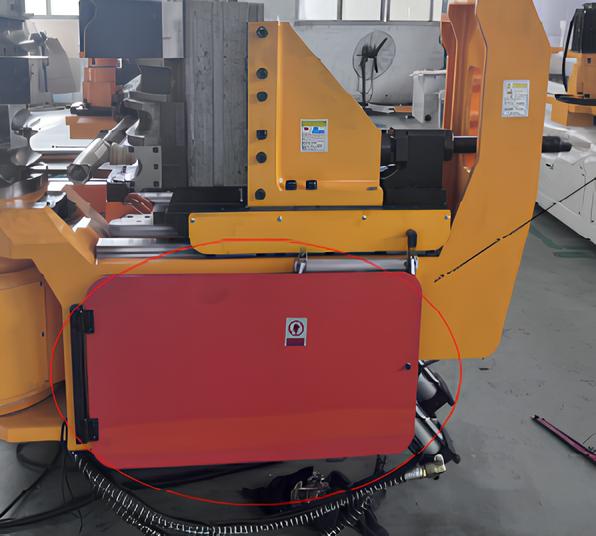

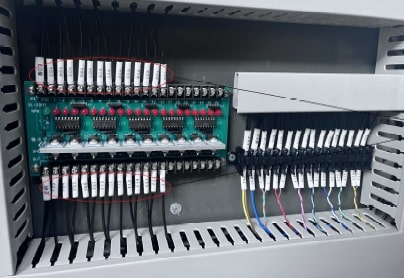

Позволяет быстро обслуживать оборудование, обнаруживать перебои в сети.
Позволяет сократить время замены оснастки в 2 раза.

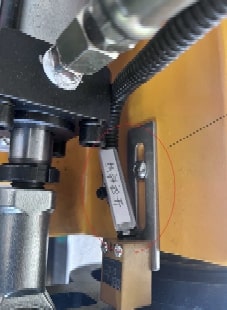

Установлены в базовой комплектации по осям с сервомоторами.

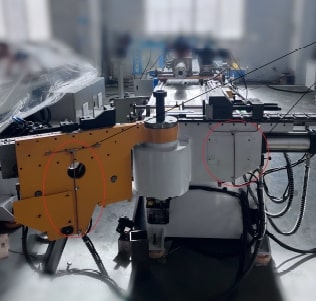

По которому можно быстро отследить историю машины, подобрать запчасти, тем самым ускорив и упростив сервисное и гарантийное обслуживание.

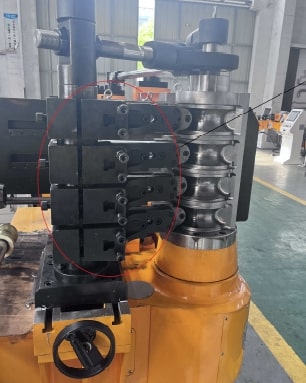

Базовая модель серии CNC имеет модификацию 2А1S, что означает:
- А - количество осей на сервоприводе.
- S - количество уровней роликов.

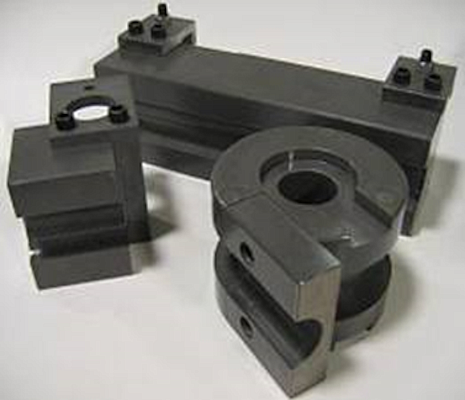

Набор роликов, прижимных матриц и дорн под один типоразмер трубы.
Применяется при гибке больших диаметров труб с малым радиусом, например, Dтр = 50,8 при радиусе гиба, равному 2D трубы или ниже.
Также, его необходимость может возникнуть при определенном состоянии трубы и вида трубы.
Материал, из которого производят разглаживатель - сплав бронзы.
Основная функция разглаживателя - сбалансировать взаимное расположение поверхности трубы с поверхностью гибочного ролика для улучшения качества гиба, избегания смятия и появления «гофр» в месте гиба.
После около 500 изгибов разглаживатель нужно заменить на новый.
Предназначен для получения гиба без утонения стенки и эффекта овальности, также, в некоторых случаях исключает разрыв трубы. Стандартный тип выполнен в виде металлического стержня. Если же радиус гиба будет меньше 2-х диаметров трубы, то рекомендуется использовать «шариковый дорн»(или гибкий дорн).
Применяется для гибки под различный радиус за один установ трубы, без переналадки станка. Полная автоматизация многоосевой гибки. Когда R1 ≠ R2.
Гибка методом проталкивания применяется для получения дуги с большим либо переменным радиусом, спиралей, геликоидных гибов). Такая функциональность позволяет производить достаточно сложные изделия, с большим количеством больших и малых радиусов.

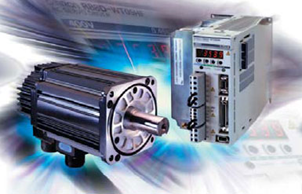

Замена любого привода, работающего от гидравлики, на сервомотр вы получите следующие преимущества:
+ Повышенная точность ± 0,05 мм (º).
+ Увеличенная скорость – до 3 раз Выше гидравлического привода.
+ Более надежный и современный привод нового поколения.
+ Отсутствие масла.

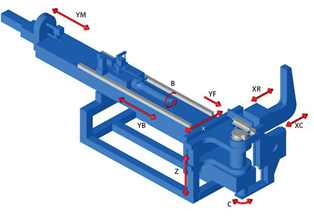

Основные:
С – привод гибки изделия.
YB – привод подачи изделия на заданную длину.
B – привод поворота изделия в пространстве.
YM – привод подачи дорна.
XR – привод прижимной пресс-формы.
XC – привод следящей пресс-формы.
Вспомогательные:
YF – привод подачи изделия в процессе гиба, синхронизированный с приводом гибки (на моделях V, оснащенных функцией проталкивания).
Z – привод смены гибочных роликов (на моделях 2S и 3S, где установлены несколько уровней гибочной оснастки).
Промышленный компьютер Тайвань Advantech.
- 3D симулятор;
- Анализатор столкновений USB интерфейс;
- Сенсорный дисплей 17” дюймов;
- Чтение чертежей формата DXF;
- Windows XP;
- Intel CPU Atom N270 1.6GHz;
- Internal storage 4GB SO-DIMM DDR2 667;
- SDRAM 64GB жесткий диск.
