Токарные станки DMTG CW CW6280E

Код товара: МТ 236338

Современные аналоги советских токарных станков по металлу
Узнать больше

Китай

Другие модели:

< CW6263E CW62100E

Диаметр обработки над станиной

800 мм
Мощность электродвигателя главного привода

11 кВт
Вес

5200 кг

Преимущества

1М63 производства DMTG (№1 в Китае, №3 - в мире)
Проверенная конструкция. Простота в обслуживании
Съем до 5 мм на сторону. Идеален для черновой обработки
Класс точности H

Назначение

Токарно-винторезные станки серии CW предназначены для черновой обработки и являются аналогами станков «Рязанского станкостроительного завода».

На станке можно производить наружное и внутреннее точение, включая точение конусов, растачивание, сверление и нарезание резьб (метрической, модульной, дюймовой и питчевой). Обрабатываемый материал: сталь, чугун, легированные сплавы (нержавейка), цветные металлы и легкие сплавы.

Класс точности Н

Для удобства работы и повышения точности применяется устройство цифровой индикации – УЦИ.

Токарно-винторезный станок мод. CW6263E является аналогом станков 1М63, 16К40, ДИП-300, 1Д63А,1М63Ф101, 163, 1М63Б, СА630С, СМ1763, Б16Д330

Конструкция станка и органы управления полностью идентичны самому распространенному на территории бывшего СССР токарному станку 1М63.

Область применения

Токарно-винторезные станки серии CW могут найти применение на любом металлообрабатывающем предприятии. Токарные станки используются в ремонтных и столярных мастерских, механических цехах, в автомобильном производстве, машиностроении и в учебных заведениях. Главным образом применяются в условиях единичного и мелкосерийного изготовления различных деталей при чистовой и черновой обработке.

Машиностроение

Автомобильная промышленность

Схемы обработки

Осевое сверление

Развёртывание

Наружное (проходное) точение

Конструктивные особенности

Цельнолитая станина усилена ребрами жесткости. Применение широких направляющих позволяет обрабатывать тяжелые заготовки и делать съем до 5 мм на сторону без потери точности и качества получаемого изделия.

Все шестерни механизма подач имеют высокочастотную закалку HRC59..63 и отличаются высокой износоустойчивостью.

Приспособление для крепления заготовки (при обработке в центрах), или для крепления инструментов, таких например как метчик, плашка при нарезании резьбы; свёрл или сверлильного патрона при сверлении отверстий.

Приспособление для крепления обрабатывающего инструмента и перемещения инструмента в заданных направлениях.

Многопозиционный рычаг для включения автоматического перемещения режущего инструмента в заданном направлении.

Подвижной и неподвижный люнеты предназначены для поддержки длинных заготовок при обработке во избежание прогиба.

Комплектация

Стандартная

Удобная и надежная фиксация светильника в требуемых положениях обеспечивает соответствующие требования рабочего процесса.

Планшайба предназначена для установки и закрепления не симметричных деталей. Крепление деталей на планшайбе производится при помощи зажимных прихватов. Так же планшайба позволяет разместить на шпинделе заготовку неправильной формы и исключить эксцентриситет за счет применения противовесов.

Подвижный и неподвижный люнеты предназначены для поддержки длинных заготовок при обработке во избежание прогиба.

Самоцентрирующий трехкулачковый патрон предназначен для установки и закрепления заготовок для последующей механической обработки.

Документация на русском языке

Не вращающийся задний центр

Пресс-масленка

Дополнительная

Четырехкулачковый патрон используется для установки и закрепления деталей со смещенной осью вращения, некруглой и несимметричной формы.

Все универсальные токарные станки DMTG серии CW опционально могут быть оснащены Устройством цифровой индикации (УЦИ) SDS6. Устройство цифровой индикации SDS6 включает в себя новейшую 16 битную SCM технологию. Каждая ось поддерживает 40 точек нелинейной компенсации.

Для обработки конических поверхностей с углом уклона до 10 - 12° современные токарные станки можно оснастить приспособлением для точения конусов.

Вращающиеся центры предназначены для создания дополнительной опоры при обработке заготовок большой длины. С их помощью появляется возможность качественной обработки резанием деталей с недостаточной жёсткостью или с длиной, превышающей диаметр более чем в 5 раз.

Быстросменный резцедержатель

Увеличение мощности главного привода

Устройство оптической индикации

Люнет подвижной и неподвижный увеличенного размера

Инструмент

Модель

CW6280E

МТ 236338

ЦЕНА

4 117 197 ₽

Частота вращения, об/мин

7,5 - 1000

Диаметр обработки над станиной, мм

800

Диаметр обработки над суппортом, мм

480

Диаметр патрона, мм

400

Макс. длина обработки, мм

1500 / 2000 / 3000 / 4000 / 5000 / 6000

Макс. диаметр обработки в выемке станин, мм

1000

Ширина станины, мм

550

Диаметр отверстия шпинделя, мм

100 (130 опция)

Ширина ГАПА, мм

350

Макс. вес заготовки, кг

2000

Количество диапазонов вращения шпинделя

Быстрые перемещения по оси X, м/мин

3,8

Количество рабочих подач, шт.

Макс. сечение инструмента, мм

30 х 30

Пределы шагов метрических резьб, мм

0,5 - 240

Пределы шагов дюймовых резьб, ниток/дюйм

1 - 14

Пределы шагов модульных резьб, модуль

0,5 - 120

Пределы шагов питчевых резьб, питч

1 - 28

Скорость подачи по оси Х, мм/об

0,1 - 1,52

Торец шпинделя

C11

Конус шпинделя

1 : 20

Мощность электродвигателя главного привода, кВт

Диаметр пиноли задней бабки, мм

100

Ход пиноли задней бабки, мм

М6

Длина, мм

5130

Ширина, мм

1340

Высота, мм

1830

Вес, кг

5200

Рассчитайте свой платеж

Стоимость оборудования

₽

Первоначальный взнос

₽

Срок лизинга

мес

Наше предложение

Ежемесячный платеж:

₽

Переплата:

₽ / за 60 мес

Хотите выгодное предложение?

Оставьте заявку и мы подберем удобный тариф

Стоимость предмета лизинга и приведенные расчеты через калькулятор являются предварительными. Для точного определения процентной ставки по договору, пожалуйста, обратитесь к менеджеру в вашем регионе.

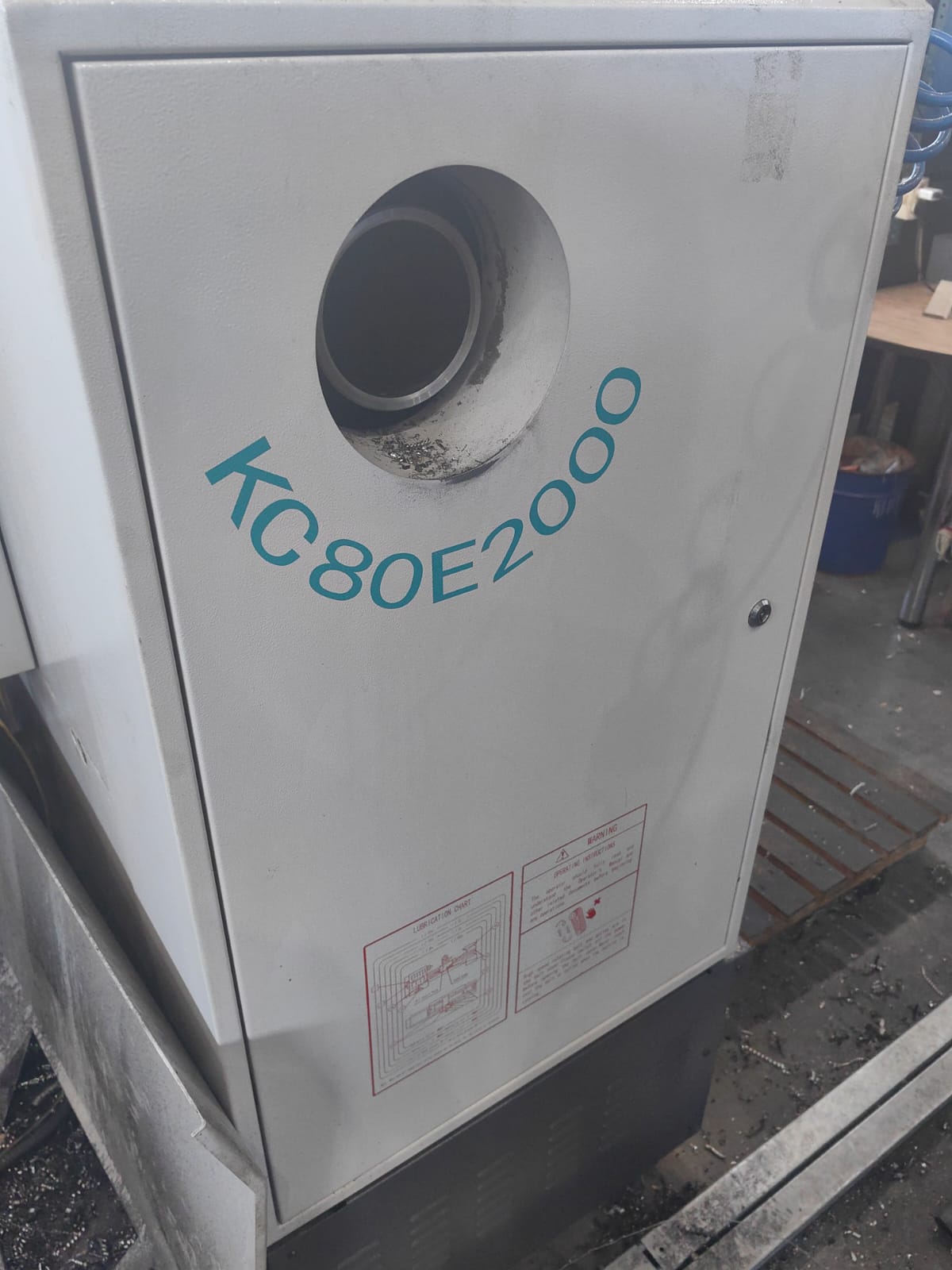

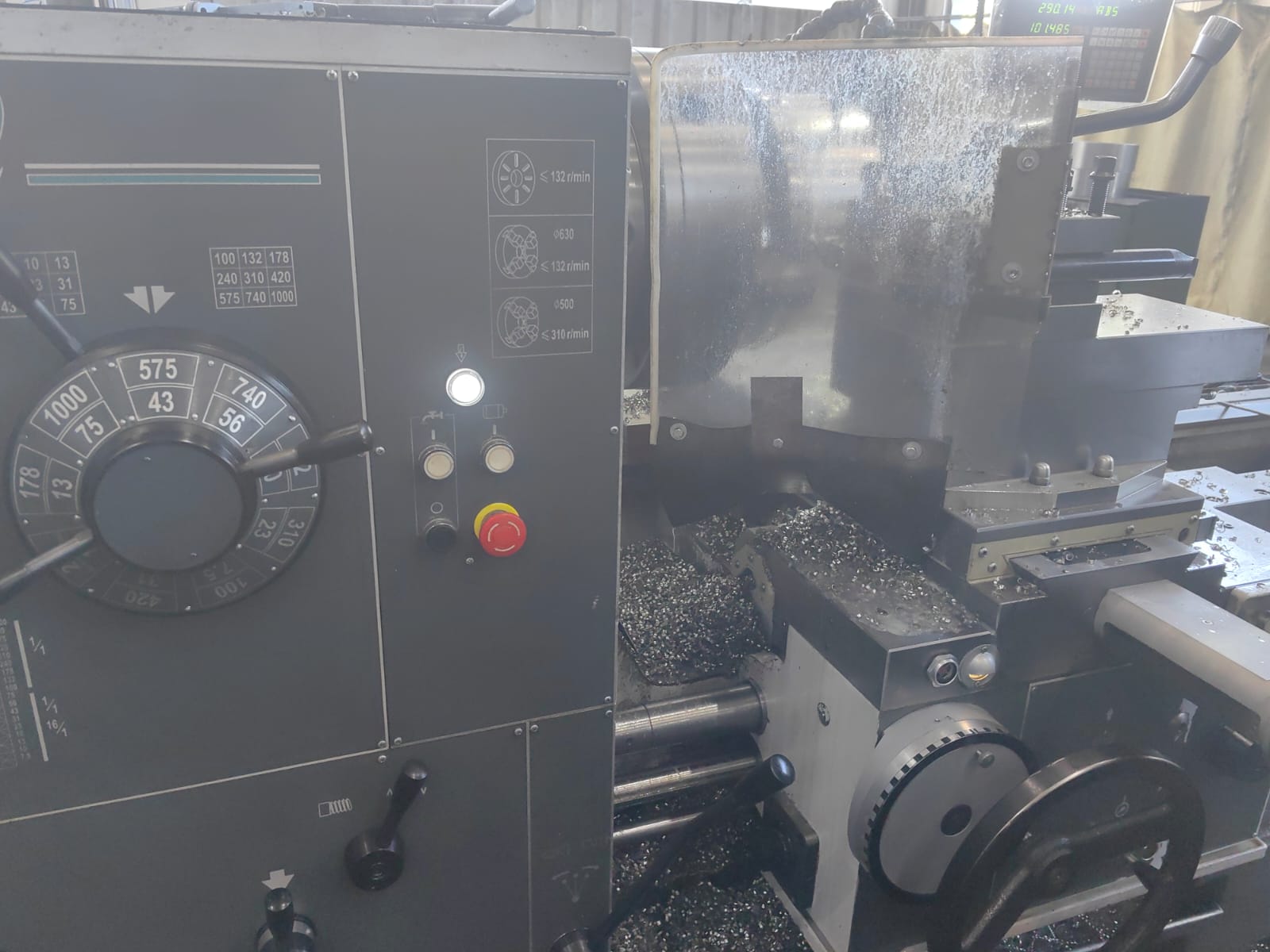

К оборудованию нет никаких нареканий, работает без проблем. На станке можно производить наружное и внутреннее точение, растачивание, сверление и нарезание резьбы.
