Пресс-вакуумные сушильные камеры EcoWood VD

₽ $ ¥

От 5 780 000 ₽

Мы свяжемся для уточнения задачи и предложим оптимальные варианты

Покупка в лизинг Подробнее

от 157 987 ₽ /мес. в лизинг

Аванс: 20%

Срок договора: 60 мес.

Предложим удобный вариант лизинга

Шеф-монтаж: индивидуально !

Гарантия: 12 месяцев

Самая большая

Россия

Модели серии:

VD 3 VD 5

Рабочий объем: 2,6; 5 м³

Тип камеры: Термо / Вакуумный

Тип нагрева:

Электроэнергия / природный газ

Система управления: Siemens

Преимущества

Сушка в вакууме под давлением позволяет применять более жесткие режимы сушки без повреждения древесины
Наши пресс-камеры собраны только из комплектующих следующих фирм: Siemens, Busch Vacuum, Omron
Выравнивание геометрических деформаций за счёт сушки под давлением 9 т/м²
Сушка пиломатериалов увеличенного сечения
В специальной комплектации возможность термообработки древесины при температуре до 200 °C
В специальной комплектации возможность глубокой пропитки (импрегнации) древесины

Модель

VD с функцией термо

ЦЕНА

от 5 780 000 ₽

НАЗНАЧЕНИЕ:

Сушка пиломатериалов хвойных, твердолиственных, ценных, экзотических, а также любых других пород с высокой производительностью и без дефектов традиционной конвективной сушки.

На сегодняшний день метод вакуумной сушки под прессом является самым эффективным и соответствует всем строгим требованиям по энергозатратам, качеству конечной продукции и минимальным потерям на брак.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Деревообрабатывающие предприятия, изготавливающие эксклюзивную мебель и столярные изделия под заказ, погонажные изделия и отделочные материалы из древесины.

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

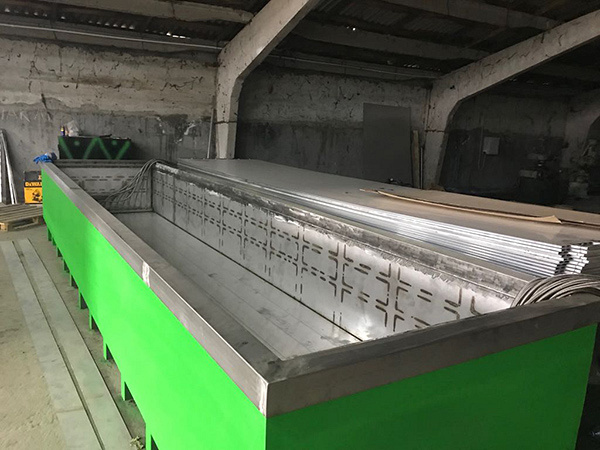

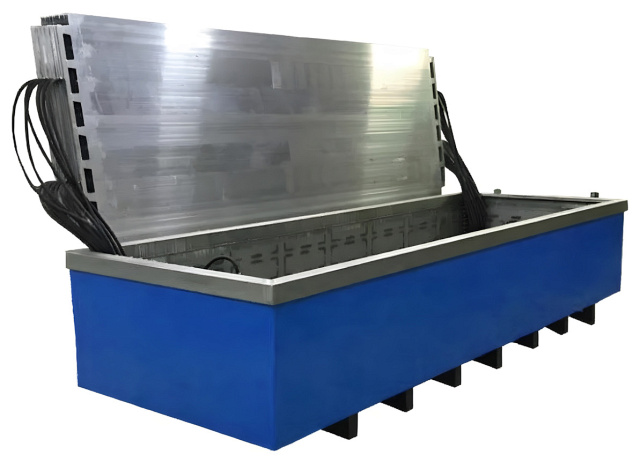

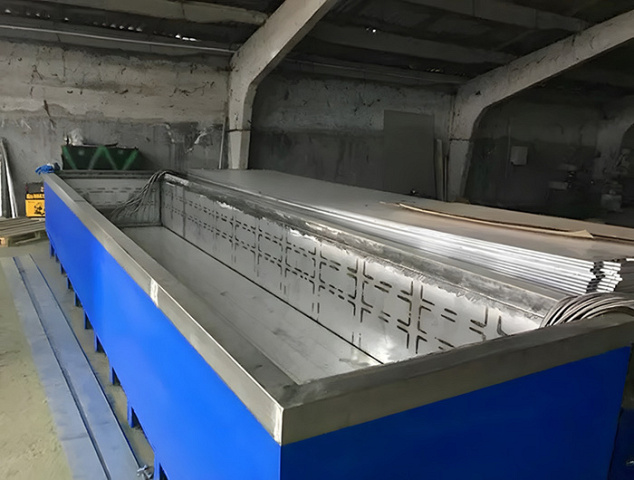

	СУШИЛЬНАЯ КАМЕРА Камера представляет собой резервуар из нержавеющей стали AISI 304, имеющий форму параллелепипеда. Важной деталью камеры является крышка, представляющая из себя рамку, с натянутой на нее специальной силиконовой мембраной. Благодаря вакууму, создаваемого вакуумной помпой, резиновый лист под действием атмосферного давления обжимает штабель из досок, переложенных нагревательными пластинами, и прижимает к дну камеры с давлением около 10 000 кг/м². Практическим результатом этого давления является значительное уменьшение деформаций древесины (скручивание, коробление и пр.) и высокая скорость сушки. Доски после сушки выходят абсолютно ровными, без повреждений. Камера имеет 8 лет гарантии от коррозии, вызываемой органическими кислотами, выделяющимися из древесины.

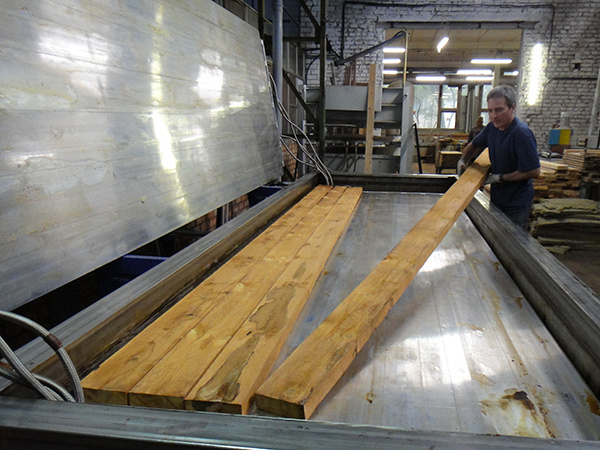

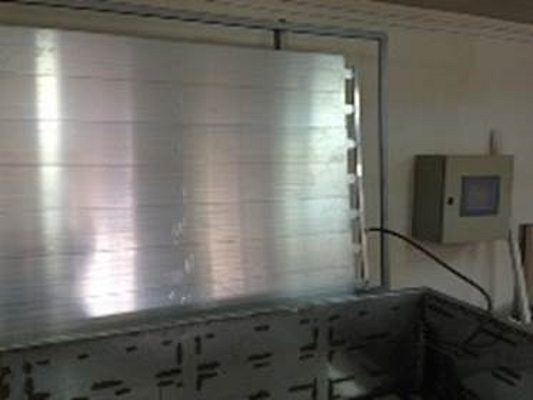

	ЗАГРУЗКА ДРЕВЕСИНЫ Осуществляется вручную. Каждый слой досок прокладывается алюминиевыми нагревательными пластинами, загрузка которых осуществляется тельфером с вакуумными присосками, с помощью пульта управления.
	ВАКУУМНАЯ ПОМПА Камера оснащена вакуумной помпой Busch, работающей на чистой воде, и установленной на отдельной раме вместе с конденсором или сверху камеры. Для уменьшения потребления электроэнергии, вакуумная помпа отключается при достижении в камере заданного уровня вакуума.
	НАГРЕВАТЕЛЬНАЯ СИСТЕМА Нагрев древесины осуществляется прямым контактом с нагревательными пластинами. Каждая нагревательная пластина подключается к электронагревательным элементам. Процесс обмена теплом между пластиной и древесиной становится более эффективным благодаря создаваемому давлению. Фактически, давление способствует высокой скорости передаче тепла и, соответственно, позволяет выпарить большее количество воды. Кроме того, температура в вакуумной пресс-камере значительно ниже, чем в обычных сушилках, поэтому ни цвет древесины, ни её прочность не меняются.

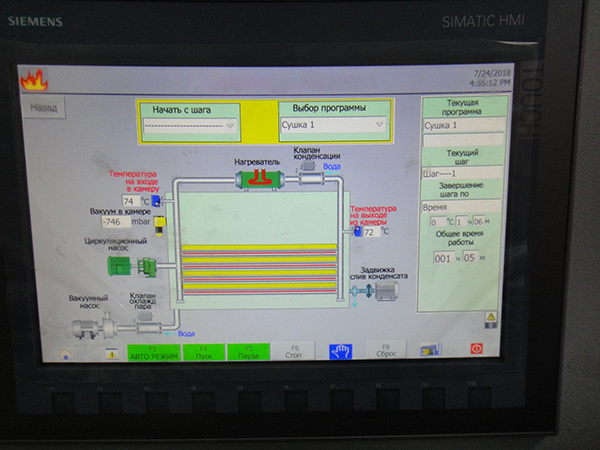

	ПУЛЬТ УПРАВЛЕНИЯ Камера оборудована пультом управления со встроенным контроллером Siemens S7-300. Контроллер управляет всеми параметрами, заданными оператором в начале процесса сушки (влажность древесины, температура и давление), и регулирует работу исполнительных устройств в зависимости от информации, поступающей с датчиков внутри камеры. На пульте предусмотрено ручное управление и сигнализация неисправностей, на монитор тач скрин Siemens. Более того, если по каким-либо причинам (например, аварийное отключение электроэнергии) произойдет прерывание процесса, то после устранения неисправности микропроцессор сам проанализирует ситуацию и возобновит сушку по отредактированной программе. Микропроцессор при необходимости может быть подключен к компьютеру. К тому же, программное обеспечение включает в себя ещё и диаграмму процесса сушки.
ТРЕБОВАНИЯ К ПЕРСОНАЛУ Управление камерой осуществляется оператором. Загрузка-выгрузка двумя рабочими.

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

Наименование

Сушильная камера

комплект

Силовой шкаф с контроллером и монитором тачскрин

комплект

Количество нагревательных пластин в комплекте

15 + 1

Автоматический дренаж

комплект

Электробойлер*

комплект

Конденсер

комплект

Порт под компьютер

комплект

Вакуумная установка, мощность 145 (225) м³/час

комплект

Насос циркуляционный

комплект

3-х ходовой кран - 1 шт.

комплект

Охлаждающая система, 30 метров, тройной футляр.

Нерж. сталь

комплект

*Возможна работа на собственном источнике горячей воды, но электробойлер рекомендуется оставить как резервный источник или для догрева воды.

ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

ВТОРОЙ КОМПЛЕКТ НАГРЕВАТЕЛЬНЫХ ПЛАСТИН, ЗА 1 ШТ

ФУНКЦИЯ ТЕРМООБРАБОТКИ

ФУНКЦИЯ ИМПРЕГНАЦИИ (ПРОПИТКИ)

СХЕМА СУШИЛЬНОЙ КАМЕРЫ:

1. Камера

2. Резин. мембрана

3. Рамка

4. Резин. уплотнитель

5. Древесина

6. Нагрев. пластины

7. Шланги

8. Вод. помпа

9. Нагреватель

10. Термоизоляция

11. Вакуумная помпа

Пресс-вакуумная сушильная камера состоит из нержавеющей стальной камеры, которая полностью герметична. Верх камеры закрыт эластичным резиновым покрытием в металлической рамке. Доски укладываются внутрь камеры слоями, чередуясь с алюминиевыми нагревательными пластинами. Водяная помпа обеспечивает циркуляцию горячей воды внутри пластин. Вода нагревается внешним бойлером, а вакуум внутри камеры создает жидкостная вакуумная помпа. При создании вакуума резиновая мембрана под действием атмосферного давления прижимает штабель досок к полу камеры с давлением до 10 000 кг/м². Таким образом, сушка древесины происходит в вакууме под давлением. При таком методе сушки древесина не деформируется, а наоборот выравнивается.
