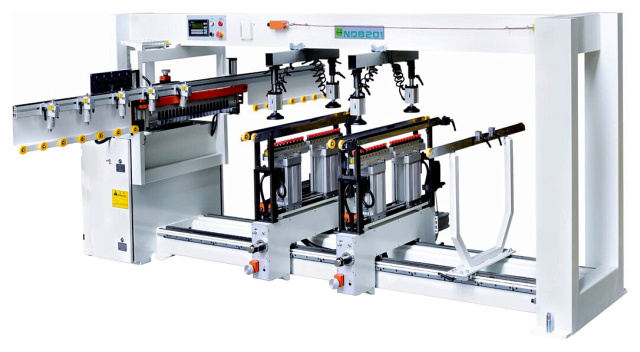

Сверлильно-присадочный станок Nanxing NDB201

Сверлильно-присадочный станок Nanxing NDB201

Код товара: НС 346344

Китай

Количество горизонтальных траверс

1 шт
Количество шпинделей на горизонтальных траверсах

21 шт.
Количество нижних вертикальных траверс

2 шт.
Количество шпинделей на нижних вертикальных траверсах

44 (11 x 2) x 2 шт.
Макс. глубина сверления

50 мм

Преимущества

Разделенные суппорта на вертикальных траверсах
Призматические направляющие с линейными подшипниками
Макс. длина заготовки 2500 мм
21 патрон в комплекте

Модель

NDB201

НС 346344

В наличии

ЦЕНА

1 459 857 ₽

Частота вращения, об/мин

2840

Общее количество шпинделей, шт.

Количество горизонтальных траверс, шт

Количество шпинделей на горизонтальных траверсах, шт.

Количество нижних вертикальных траверс, шт.

Количество шпинделей на нижних вертикальных траверсах, шт.

44 (11 x 2) x 2

Расстояние между двумя соседними шпинделями, мм

Мин. длина заготовки, мм

Толщина детали, мм

8 - 70

Макс. длина заготовки, мм

2500

Макс. глубина сверления, мм

Мощность двигателя, кВт

6,7

Мощность электродвигателя, кВт

6,7

Рабочее давление, атм.

6 - 8

Макс. расстояние между шпинделями, мм

2500 x 640

Мин. расстояние между шпинделями, мм

160 x 32

Длина, мм

3460

Ширина, мм

2835

Высота, мм

1575

Вес, кг

1300

Назначение

Сверлильно-присадочный станок NDB201 предназначен для высокоточного сверления за один проход сквозных и глухих отверстий в кромках и пластях мебельных щитов, деталях корпусной мебели.

Область применения

Предприятия и цеха по производству столярно-строительных изделий, клееных щитов, фанеры, производству мебели и другие деревообрабатывающие производства.

Пример чертежа выполняемого за один цикл сверления

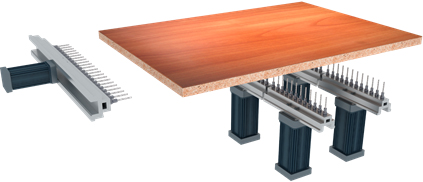

Схемы обработки

Конструктивные особенности

Конструкция станины станка из высокопрочной стали. Большинство механических компонентов обрабатываются на передовых ЧПУ-станках и подвергаются строгому контролю качества.

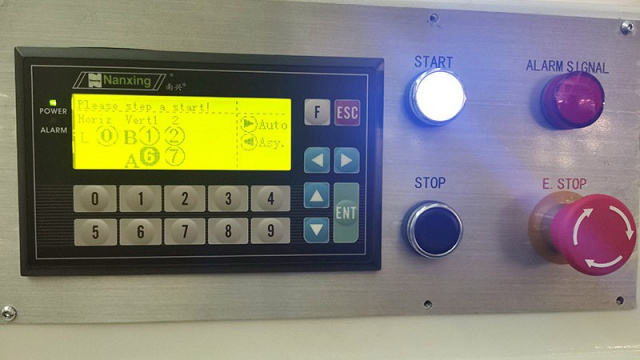

Станок управляется при помощи ПЛК Delta, операционная панель проста в использовании, нужные ряды выбираются в зависимости от различных задач сверления.

Барабан регулировки глубины сверления револьверного типа обеспечивает быструю и точную перенастройку.

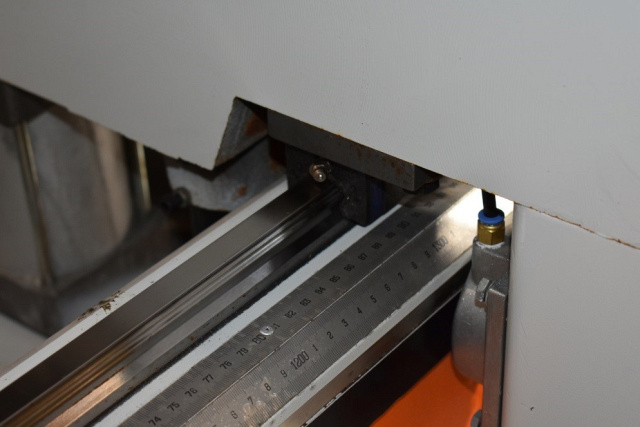

Позволяют точно и без перекосов менять положение траверсы, что увеличивает точность и качество присадки.

Пять пневмоупоров с вынесенными на панель управления переключателями позволяют быстро перенастроить станок для обработки различных деталей. При этом время на перенастройку не тратится.

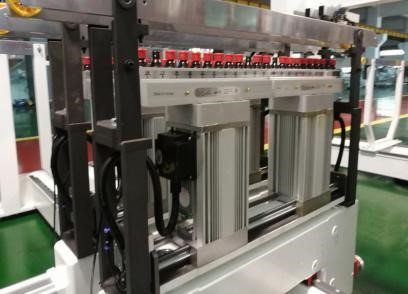

Две нижние вертикальные траверсы имеют два разделенных сверлильных суппорта по 11 шпинделей с двумя независимыми двигателями, с возможностью поворота каждого суппорта на 90°. Это позволяет обработать на данном станке более сложные карты присадки.

Пневмоприжимы, настраивающиеся на толщину заготовки, а также имеющие возможность базирования в любом месте рабочей зоны станка обеспечивают точную и надежную фиксацию заготовок.

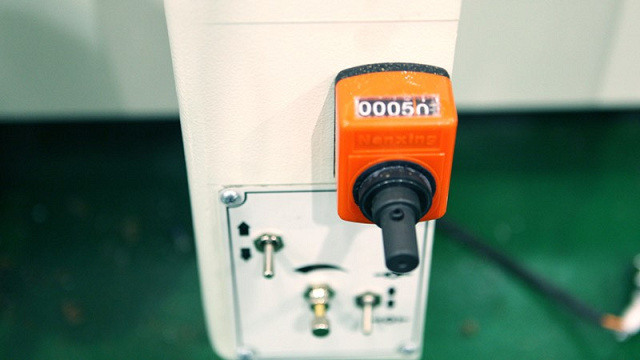

Цифровые счетчики регулировки позиционирования сверлильных групп с градацией деления до 0,1 мм позволяют с абсолютной точностью выставить желаемые параметры.

Позволяет жестко фиксировать положение траверсы исключая смещение ее положения.

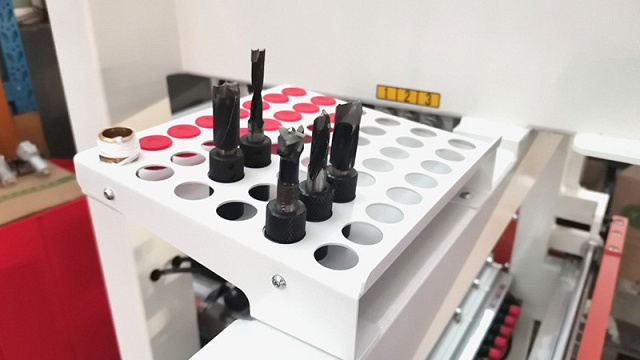

На станке также предусмотрен магазин для удобного хранения используемых сверел. Нужные сверла всегда под рукой, это значительно экономит время оператору и повышает производительность.

Для обеспечения надежной базировки длинных деталей на станке предусмотрена промежуточная платформа, которая не дает провисать деталям. На платформе также расположены 2 базирующих упора.
