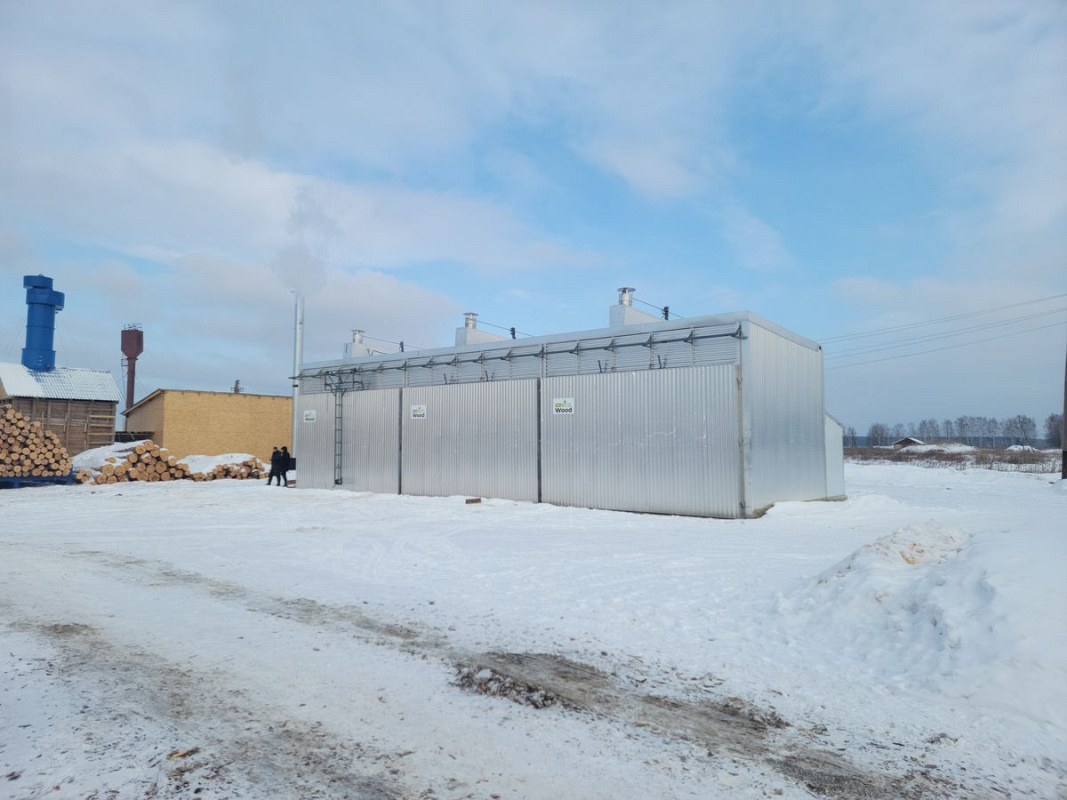

Сушильная камера EcoWood-NEO 90

Система управления Lignomat (США - Германия) сочетает в себе новейшие немецкие технологии с многолетним опытом контроля влажности древесины и значительно улучшает автоматическое управление процессом сушки древесины.

В комплект поставки входит полноценный PLC-ноутбук с программным обеспечением пятого поколения управляющим до 32-х сушильных камер одновременно, а также Wi-Fi роутер для удалённого контроля за работой камер.

Функции системы управления Lignomat:

Полностью автоматическое управление всем процессом сушки：

• Выбирая график сушки в соответствии с породой и размером пиломатериалов, реализуется полностью автоматическое управление всем процессом сушки.
• Осуществляется мониторинг температуры, относительной влажности, работа вентиляторов и двигателей в любое время процесса сушки.
• Контроль содержания влаги в любом из шести датчиков влажности.
• В систему управления Lignomat встроена самая передовая система самодиагностики и сигнализации.
• Доступ и удаленное управление с любого смартфона, планшета, ноутбука или настольным компьютером, таким как ipad, iphone или Android-устройство.
• Все продукты и технологии Lignomat основаны на немецкой технологии сушки.
• Точное считывание, простота эксплуатации и обслуживания, онлайн-консультация и диагностика.
• Защищенный документ с открытым исходным кодом, установка программного обеспечения не требуется.
• Мультиплатформенная поддержка, простое и плавное обновление с существующих старых файлов.
• Контроль оборотов двигателя вентиляции.

По сравнению с другими сушильными камерами EcoWood-NEO обладает следующими преимуществами в системе управления:

• Полностью автоматическая система управления LIGNOMAT сочетает в себе самое современное программное и аппаратное обеспечение Lignomat, уникальный дизайн, меньшее количество оборудования, простоту в эксплуатации.
• Компьютерное централизованное управление, один компьютер может управлять до 32-х камер.
• Система оснащена самой передовой программной самодиагностики и сигнализации: загорится индикатор тревоги, и главный компьютер сможет в режиме реального времени отображать код ошибки и причину ошибки, а также сохранять всю информацию о тревоге для анализа, архивирования или печати. Контроллер автоматически управляет всеми электроприборами в безопасной эксплуатации для защиты древесины от брака.
• Полностью автоматический контроллер имеет модулирующий выход для теплового электрического клапана и вентиляционного двигателя для максимального контроля энергопотребления и регулировки температуры и влажности в камере для экономии затрат на сушку, сокращения времени сушки.
• Компьютер может отображать и сохранять все рабочие данные, температуру в камере, MC и электромагнитную совместимость каждого датчика MC для статистики данных и технического анализа.
• Главный компьютер может быть подключен к Интернету, принтеру и другому компьютеру для удаленного управления.
• Помимо эффективных и надежных автоматических систем проводной связи, доступна эксклюзивная автоматическая цифровая беспроводная система Lignomat, без кабеля датчика, без проблем с шумом. Это первая и единственная в мире беспроводная система управления камерой.

Система нагрева и распыления состоит из двойного нагревательного калорифера, электрического клапана, электрического распылительного клапана и системы трубопроводов.

В камере на 150 м³ реализована двойная система калориферов: в передней части расположены 1-но рядные, а в задней - 2-х рядные калориферные блоки. Это позволяет более равномерно распределять воздушный поток при реверсивной работе вентиляторов, а также исключает риск засорения пластин оребрения опилками.

Калориферы изготовлены из нержавеющей трубы Ø25 мм и алюминиевого оребрения Ø54 мм. Калорифер с алюминиевым оребрением увеличивает поверхность нагрева для удовлетворения производственных потребностей пользователей и предотвращения коррозии слабокислой среды внутри камеры, внутренняя труба из нержавеющей стали может противостоять паровой эрозии трубы, которая максимально адаптируется к различному качеству воды.

Часто другие производители используют калориферы с медными трубками и алюминиевым оребрением. Это классическая гальваническая пара (медь-алюминий), которая создаёт микротоки и вызывает коррозию. Через 5 - 6 лет такие калориферы начинают течь и требуют ремонта или замены. Аналогично корродируют в слабокислой среде калориферы с трубкой из черного металла.

Все трубопроводы и фитинги в камерах EcoWood-NEO изготовлены из нержавеющей стали для обеспечения долгосрочной работы в слабокислой среде.

Сушильная камера оснащена высокотемпературными двигателями и осевыми вентиляторами из алюминиевого сплава диаметром 800 мм.

Двигатели класса изоляции H и степени защиты IP55 могут стабильно работать в условиях высокой температуры и высокой влажности в течение длительного времени.

В комплект поставки входят подставки под электродвигатели из нержавеющей стали. Они более прочные и устойчивые к коррозии, чем алюминиевые.

Инновационные симметричные лопасти HDE обеспечивают более равномерное распределение объема и давления воздуха в двух направлениях. Это в значительной степени гарантирует равномерное содержание влаги в древесине. Осевые рабочие колеса HDE, 100% реверсивные, оптимальная эффективность, уникальная и простая регулировка воздушного потока.

Опция в виде инвертора Schneider (V.F.D) регулирует скорость вентилятора в разные периоды сушки, когда требуется изменить количество воздуха. Это позволяет сэкономить до 20% электроэнергии при сушке твердой древесины. Регулируется системой управления Lignomat автоматически.

Вентиляторы этого типа поставляются на экспорт в Европу, предварительно проходят испытания в институте TUV в Германии.

В крыше камеры, увеличенной толщины 150 - 200 мм, располагается вентиляционная система с полностью алюминиевыми патрубками и заслонками Ø400 мм. Централизованный вентиляционный привод программно управляет всеми заслонками, обеспечивая надежную и быструю вентиляцию.

В качестве дополнительной опции предлагается рекуператор тепловой энергии - запатентованная в Германии технология вентилируемого теплообменника с электроприводом.

На крыше камеры располагаются дополнительные алюминиевые воздуховоды, внутри которых расположены теплообменники для подогрева холодного свежего воздуха за счёт отработанного влажного горячего воздуха. Каждый воздуховод оснащен принудительной вентиляцией с 2 блоками двигателей мощностью 1,1 кВт.

Это позволяет повысить температуру поступающего холодного свежего воздуха, обеспечить более быстрое время вентиляции, сократить время и улучшить качество сушки пиломатериалов (предотвращает растрескивание древесины при контакте с холодным воздухом) Система рекуперации тепла позволяет использовать тепловую энергию в максимально возможной степени, тем самым повышая тепловую эффективность камеры на 10%.

Все ограждающие конструкции изготовлены из толстого листа, изготовленного из специального алюминиевого сплава. Внешний стеновой лист для дополнительной жесткости отпрофилирован, а его поверхность имеет упрочняющее тиснение типа «апельсиновая корка».

Популярная во всем мире подвесная система цельных сдвижных ворот изготовлена полностью из алюминиевого сплава и изоляции из стекло-волокна, чтобы полностью предотвратить эффект теплового моста и оптимизировать характеристики изоляции.

Ворота в камерах EcoWood-NEO имеют усиленную конструкцию и толщину утеплителя 150 мм.

Каретка ворот в камере EcoWood-NEO – простая в эксплуатации и стабильная. Один человек может самостоятельно управлять 13-ти метровыми воротами. Ворота и смотровая дверь изготовлены по немецкой технологии, полностью из сплава алюминия, легкие, с хорошей герметичностью.

Особые высокотемпературные прокладки из ПВХ для уплотнения дверцы камеры устойчивы к высоким температурам. Их характеристики превосходят характеристики резинового материала для Холодных регионов России.

Они не будут стареть в течение многих лет и будут плотно закрывать ворота камеры.

Подъемное устройство ворот соответствует международным стандартам, обеспечивает стабильное движение, удобное для подъема.

В комплект поставки входят алюминиевые регулируемые шторки. В случае уменьшения высоты штабеля при неполной загрузке камеры их можно опустить или поднять, тем самым оптимизировать воздушный поток. Это обеспечивает более равномерную и качественную сушки пиломатериалов и снижает стоимость сушки.

Современная немецкая технология производства электрических клапанов обеспечивает бОльшую чувствительность, качество, срок службы. Частота переключения увеличиваются в 6 - 10 раз по сравнению с обычными электро-клапанами.

В поставку входит комплект утепленных панелей толщиной 50 мм для создания коридора обслуживания механизмов и систем управления сушильной камеры.

Это позволяет оператору работать в комфортных условиях, что существенно повышает качество управления и обслуживания: инспекционная дверь находится в помещении, а не на улице; клапаны, фильтры, электро-шкафы и т.п. доступны в любое время. У других поставщиков такое помещение является опцией.

В комплект поставки также входит система высокого давления для обеспечения необходимого уровня влажности внутри камеры (орошение). Она состоит из трубопроводов, фильтра грубой очистки воды, водяного насоса, манометра и пульта управления с регулятором давления (опционально).
