Ø обработки: 266 - 1120 мм
РМЦ: 937 - 3131 мм
Мощность: 22 - 55 кВт
Вес: 10 200 - 27 000 кг
- Цельнолитая наклонная станина 45 ° с повышенной жесткостью и виброустойчивостью
- Мощный редукторный привод с высоким крутящим моментом 560 Нм
- Направляющие скольжения увеличенного сечения 100 мм
- Конструкция системы крепления инструментальных блоков BMT - обеспечивает более жесткую обработку в отличии от системы крепления VDI
- Уникальная конструкция основных узлов (шпинделя, револьверной головки) собственного производства

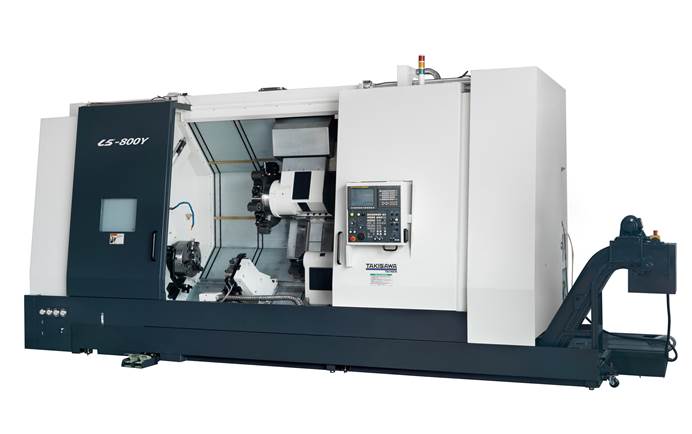

Токарные обрабатывающие центры TAKISAWA серии LS предназначены для высокопроизводительной токарной обработки крупногабаритных деталей типа тел вращения: труб, валов, осей, фланцев и т.д., при тяжелых режимах резания*.
Сочетание высокой жесткости наклонной конструкции станины, мощного шпинделя и направляющих скольжения позволяют успешно сочетать силовое резание с чистовой обработкой для производства стальных деталей в закалённом состоянии с твердостью до 58 HRC.
Токарные обрабатывающие центры TAKISAWA серии LS применяются во всех отраслях машиностроительной индустрии, нефтегазовой промышленности для обработки труб и крупногабаритных деталей.
* Изготовление деталей любой сложности по чертежам заказчика
Способствует равномерному распределению нагрузки в процессе резания, удобной настройке и регулировке, а также легкому удалению стружки, сокращая время простоя оборудования и увеличивая производительность.
В стандартной комплектации позволяет достигать высокого крутящего момента, недоступного на других типах приводов шпинделей (прямой или ременный) для обработки тяжелых заготовок, как из рядовых, так и труднообрабатываемых сплавов, с максимально возможными припусками на заготовках.

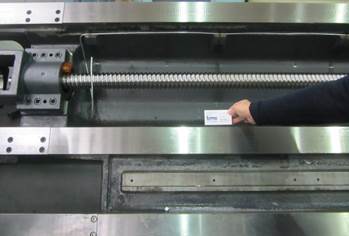

Обеспечивают:
- более производительную обработку, и установку более мощных и тяжелых револьверов и задней бабки;
- минимальные вибрации при точении и фрезеровании;
- высокопроизводительную обработку тяжелых заготовок.
Обеспечивает жесткую и точную обработку с максимальными припусками, без вибраций и потенциального брака.

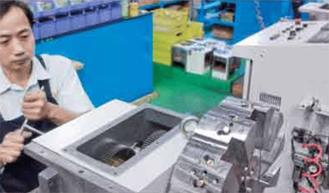

Шпиндель и револьверная головка изготавливаются самостоятельно, что повышает качество обработки и сборки, которые гарантируют долговременную и надежную эксплуатацию.

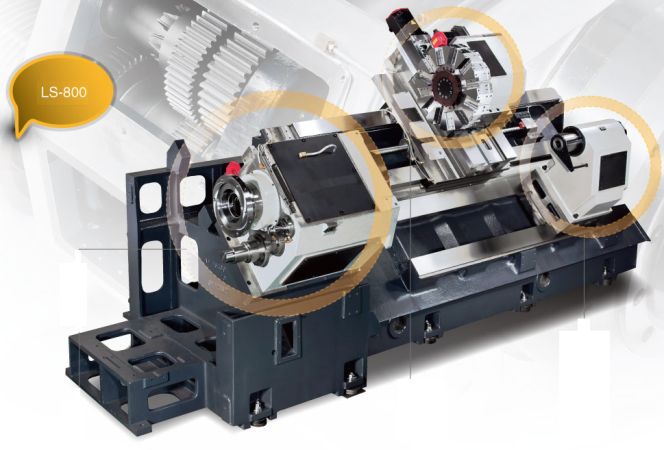

Разработана с возможностью установки оси «C» и оси «Y». Увеличивается надежность работы станка за счет входящих в нее отработанных модулей и наибольшего соответствия данной конструкции модулей выполняемой задаче, сокращается время и трудоемкость проектирования станков, что позволяет получать высокотехнологичное оборудование по привлекательной цене.

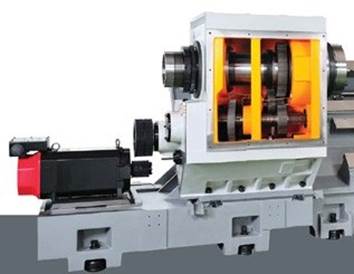

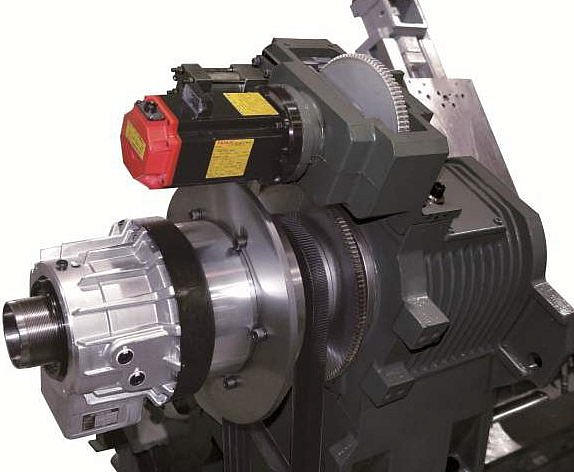

Привод шпинделя осуществляется посредством редуктора для обеспечения высокого момента на низких оборотах, что позволяет вращать особо тяжёлые заготовки и точить с максимальными припусками.
Изготовлен и отбалансирован на заводе TAKISAWA.
Обеспечивает точное вращение заготовки, что позволяет получать высокое качество поверхности на деталях.

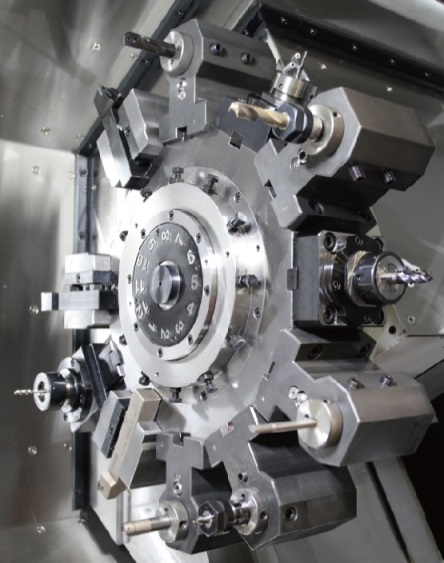

Револьверная головка усиленной конструкции, изготовленная на заводе TAKISAWA.
Позволяет жестко закреплять инструмент с высокой степенью точности и применять силовые режимы резания.
Альтернативно можно установить револьверную головку на 8 или 10 позиций.
Предназначен для закрепления деталей.
Обладает высокой точностью изготовления и сбалансирован под нагрузкой.
Адаптированна на заводе TAKISAWA для удобства выбора режимов резания, преднастроена для работы с системой измерения инструмента и имеет широкий диапазон встроенных циклов.
Пиноль задней бабки с управляемым поджатием гидроцилиндром, позволяет закреплять тяжелые заготовки в центрах и обрабатывать детали за 1 установ.
Автоматизировано удаляет стружку из зоны резания.
Позволят оператору не отвлекаться на выгрузку стружки из рабочей зоны.
Используется для позиционирования заготовки и проведения фрезерных и вне осевых сверлильных операций. Как правило, используется совместно с приводной револьверной головкой. Расширяет технологические возможности оборудования и номенклатурный ряд обрабатываемых деталей на токарных станках.

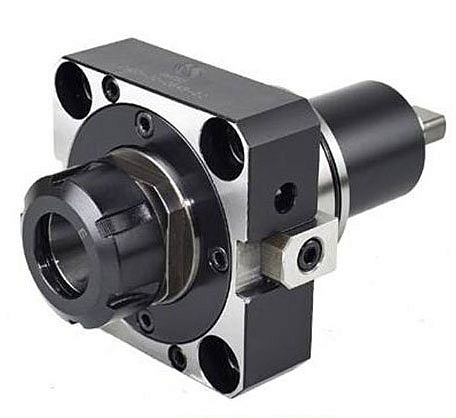

Приводной инструмент позволяет выполнять осевое, радиальное, угловое сверление и фрезерование. Привод осуществляется к задействованному в обработке инструменту.
Система измерения инструмента позволяет исключить из технологического процесса дорогостоящие простои станков и брак, связанные с выполнением наладки и контроля инструмента вручную.
Позволяет увеличить производительность за счёт автоматизированного улавливания деталей, тем самым сокращая время простоя на изъятие готовой детали оператором.
Цанговые патроны применяют главным образом для закрепления прутка или для повторного зажима заготовок по предварительно обработанной поверхности.
Ускоряют обработку прутков. Наилучшим образом подходят для работы с крупной серией деталей.
Позволяет упростить процессы машинной обработки и сократить длительность производственного цикла, и вместе с этим повысить качество изделий, эксплуатационную эффективность и безопасность оператора за счёт «подсказок» и более дружественного интерфейса.
Сокращает время установки и поджима деталей. Исключает недостаточный поджим заготовок в ручном режиме, тем самым, исключая перекосы и производственный брак.
Фильтры и сепараторы масляного тумана предназначены для очистки воздуха от паров смазочно-охлаждающей жидкости СОЖ, частиц масляного тумана / аэрозоля, эмульсионного тумана и дымов, образующихся при работе на различных станках. Повышает срок эксплуатации оборудования и чистоту производства.
Позволяет производить загрузку и разгрузку заготовок в автоматическом режиме. Многократно увеличивает производительность оборудования и снижает производственный брак.
Автоматизированное устройство подачи прутка. Увеличивает производительность за счёт исключения оператора из процесса загрузки заготовок через шпиндель.
Автоматизированное устройство вытягивания прутка. Протаскивает пруток через шпиндель, облегчая работу оператора. Самое простое и доступное средство автоматизации.
| Револьверная головка с системой крепления BMT (TAKISAWA) | Револьверная головка с системой крепления VDI (Другой производитель) |
| | |
Система крепления BMT
| Система крепления VDI
|
