Резцы серии MSDNN (Blacksmith) модель MSDNN-2020K12

Резцы серии MSDNN (Blacksmith) модель MSDNN-2020K12

Код(ы) товара: МС 190454

₽ ¥

Цена по запросу

Мы свяжемся для уточнения задачи и предложим оптимальные варианты

Шеф-монтаж: индивидуально !

Гарантия: 12 месяцев

Самая большая

Германия

ДатаОжидаемогоПоступления

0001-01-01T00:00:00
Пластина

SNMG 1204
Винт

LCS-617
Ключ

LW030

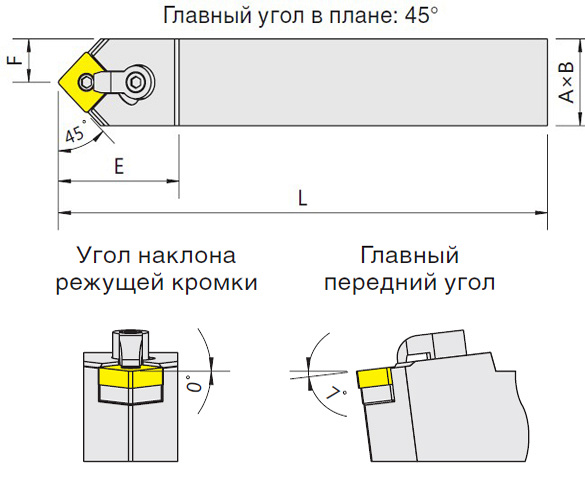

F - функциональная ширина, мм

10
Ширина резца, A, мм

20
Высота резца, B, мм

20
Длина резца, L, мм

125
Макс. вылет, E, мм

35
Подкладная пластина

SMS-432
Кронштейн

CP50-22
Шпилька

CS7-6030

НАЗНАЧЕНИЕ:

Резец предназначен для проходного точения и снятия фаски.

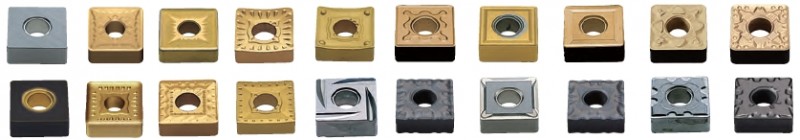

Устанавливается двухсторонняя негативная пластина SNMG без задних углов с 8 режущими кромками.

Применение Резец MSDNN

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Резец является металлорежущим инструментом, который устанавливается на токарных станках. Резец предназначен для срезания слоя материала с заготовки точением для придания ей необходимой формы.

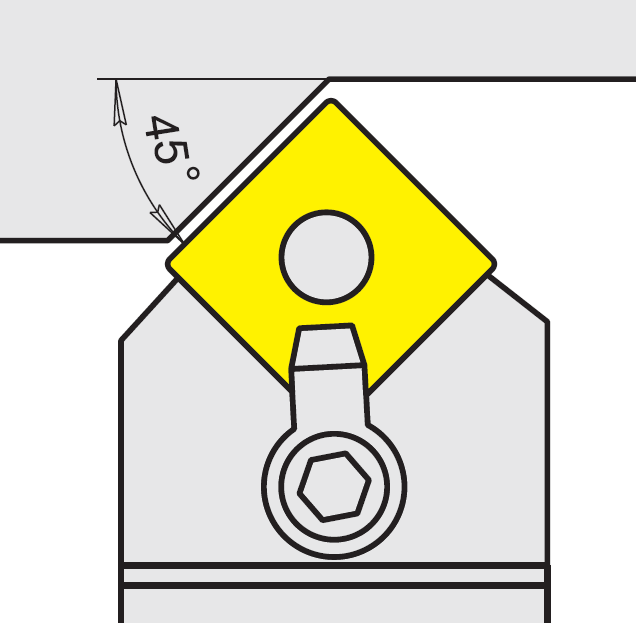

СХЕМА ОБРАБОТКИ:

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

Каждый тип резца предназначен для определённых видов токарной обработки.

На всех резцах используются сменные неперетачиваемые твёрдосплавные многогранные пластины с покрытиями и стружколомами. Пластины закрепляются на резце механически с помощью прихватов, кронштейнов или винтов - различных типов крепления.

Тип крепления пластины "M" - данный тип крепления является менее мощным, чем тип D, и применяется с негативными пластинами без задних углов преимущественно для выполнения тяжёлых черновых и получистовых токарных операций. Двойной зажим надёжно фиксирует пластину.

ДЛЯ ВЫБОРА РЕЗЦА И ПЛАСТИНЫ НЕОБХОДИМО:

1. Определить вид токарной обработки – проходное точение; подрезка торца; снятие фаски; нарезка внутренней или наружной резьбы; точение внутренних, наружных и торцевых канавок; отрезка деталей. Для некоторых разных видов токарной обработки можно использовать один резец и пластину.
2. Определить тип пластины, марку её твёрдого сплава, тип её покрытия и стружколома в зависимости от материала заготовки и типа обработки – черновой, получистовой, чистовой, финишной.
3. Определить габариты резца в зависимости от посадочных размеров на станке и размеров обрабатываемой заготовки.
4. Назначить режимы резания.
