Резцы серии DTGNR/L (Blacksmith) модель DTGNL-1616H16

НАЗНАЧЕНИЕ:

Резец предназначен для проходного контурного точения и снятия фаски.

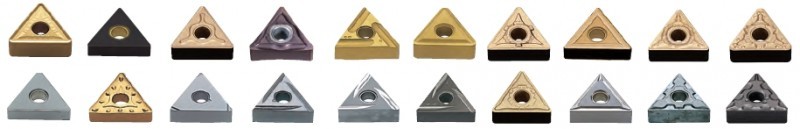

Устанавливается двухсторонняя негативная пластина TNMG без задних углов с 6 режущими кромками.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Резец является металлорежущим инструментом, который устанавливается на токарных станках. Резец предназначен для срезания слоя материала с заготовки точением для придания ей необходимой формы.

СХЕМА ОБРАБОТКИ:

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

Каждый тип резца предназначен для определённых видов токарной обработки.

На всех резцах используются сменные неперетачиваемые твёрдосплавные многогранные пластины с покрытиями и стружколомами.  Пластины закрепляются на резце механически с помощью прихватов, кронштейнов или винтов - различных типов крепления.

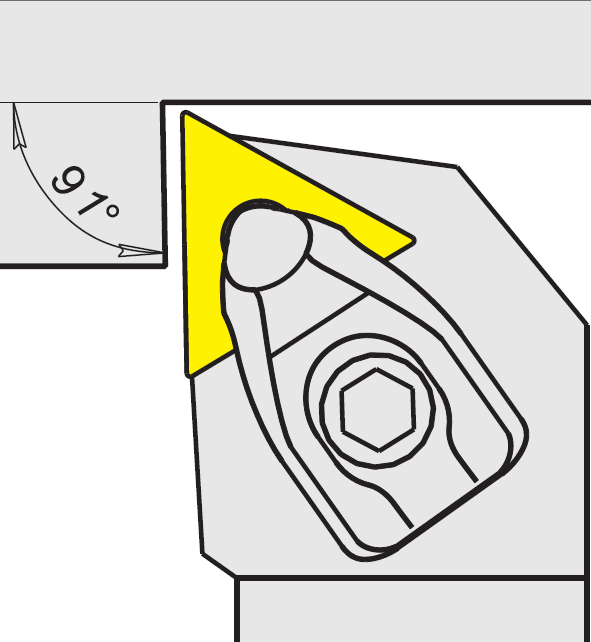

Тип крепления пластины "D" - данный тип крепления является самым мощным и применяется с негативными пластинами без задних углов преимущественно для выполнения тяжёлых черновых и получистовых токарных операций. Двойной зажим надёжно фиксирует пластину.

ДЛЯ ВЫБОРА РЕЗЦА И ПЛАСТИНЫ НЕОБХОДИМО:

1. Определить вид токарной обработки – проходное точение; подрезка торца; снятие фаски; нарезка внутренней или наружной резьбы; точение внутренних, наружных и торцевых канавок; отрезка деталей. Для некоторых разных видов токарной обработки можно использовать один резец и пластину.
2. Определить тип пластины, марку её твёрдого сплава, тип её покрытия и стружколома в зависимости от материала заготовки и типа обработки – черновой, получистовой, чистовой, финишной.
3. Определить габариты резца в зависимости от посадочных размеров на станке и размеров обрабатываемой заготовки.
4. Назначить режимы резания.
