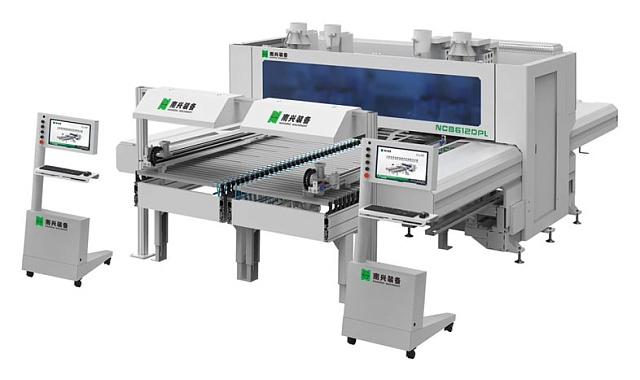

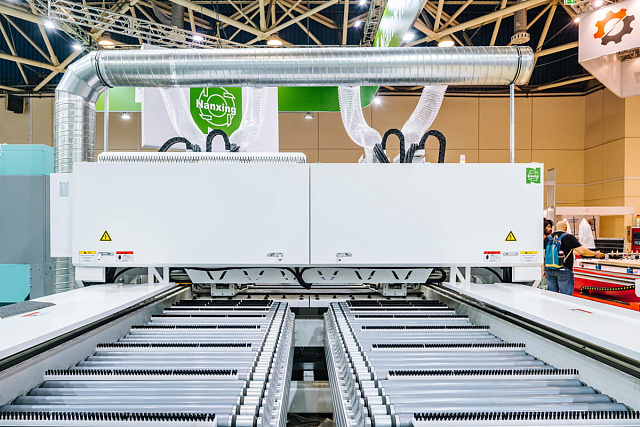

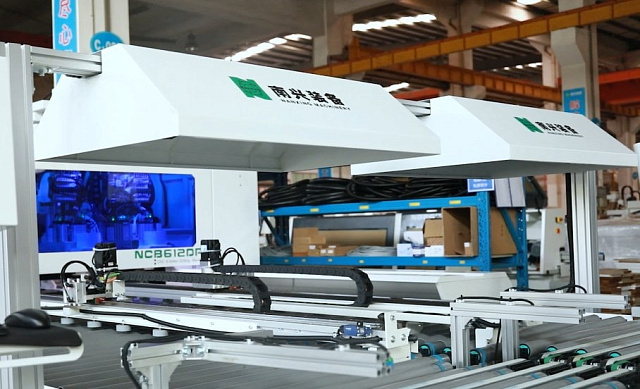

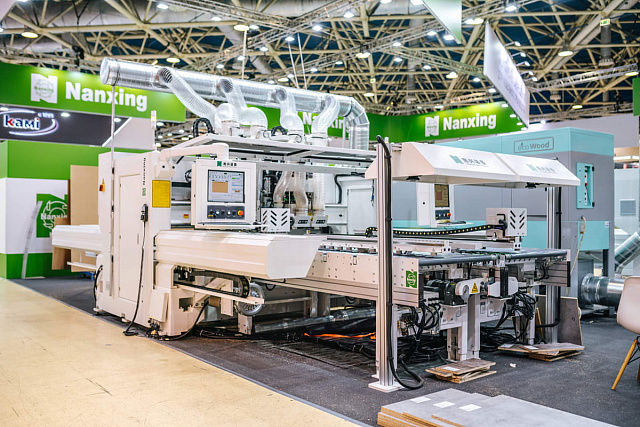

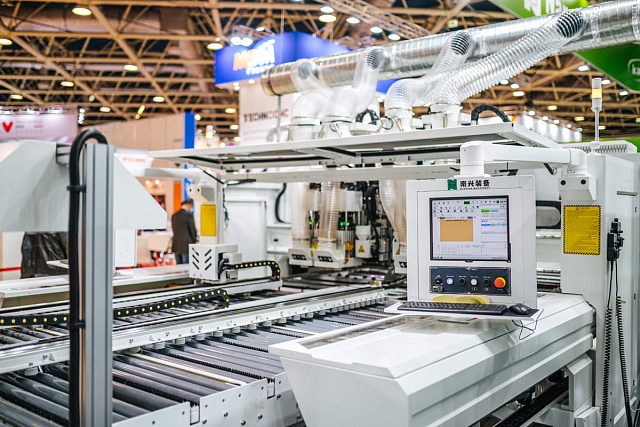

Сверлильно-присадочный центр с ЧПУ Nanxing NСB612DPL
Код(ы)
товара: НС 356940
12 625 533 ₽
Мы свяжемся для уточнения задачи и предложим оптимальные варианты
Покупка в лизинг
Подробнее
Предложим удобный вариант лизинга
Китай
Модели серии:
NСB612DPL

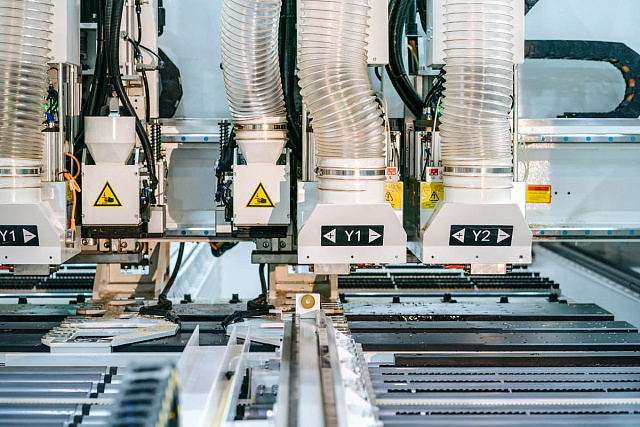

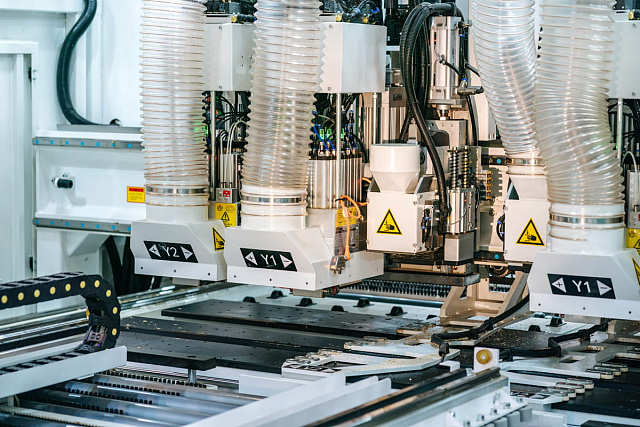

Количество присадочных голов: 4 шт.
Конфигурация присадочных голов:
Вертикаль: 48 / Горизонт.: 24 (2+2; 2)х4 пила
Фрезерный узел:
Мощность шпинделя (верх / низ): 3,5 / 3,5 кВт
Частота вращения шпинделя (верх / низ):
18 000 об/мин
Макс. ширина заготовки: 1200 мм
Макс. скорость перемещения по осям
X / Y / Z: 140 / 90 / 50 м/мин
Вес: 8300 кг
Преимущества

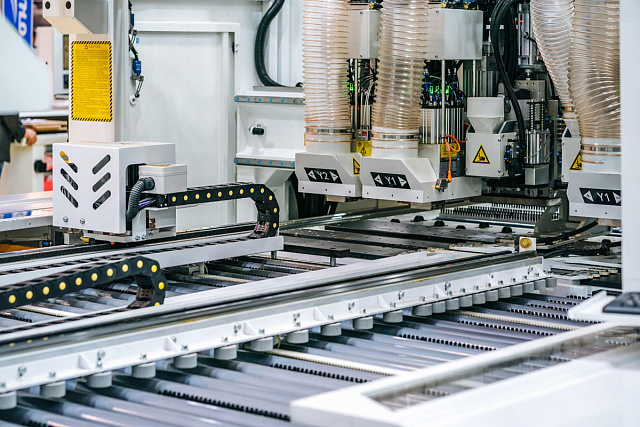

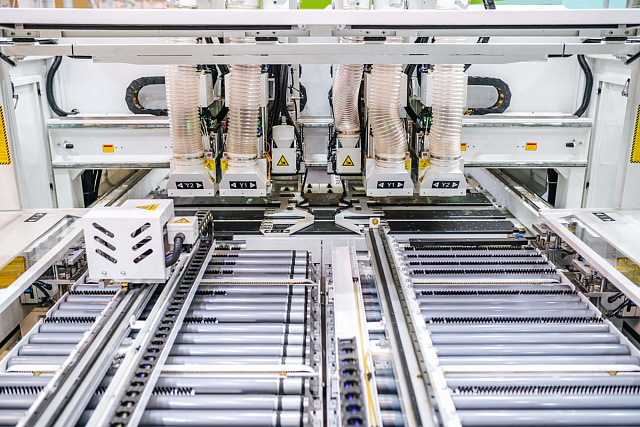

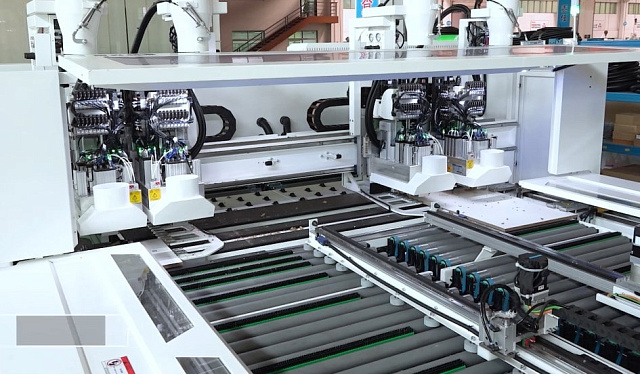

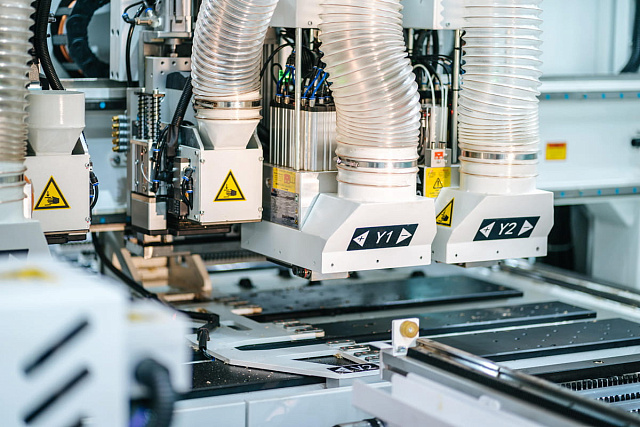

- Две рабочие зоны позволяют производить независимую обработку двух деталей одновременно
- Автоматическое позиционирование заготовки в рабочей зоне
- Полноценная автоматическая ячейка с возможность встраивания в линии
- Интегрированные органы зрения для считывания этикеток с штрих-кодами
- Экономия площади в цехе, обслуживается одним оператором
Модель
NСB612DPL
НС 356940
ЦЕНА
12 625 533 ₽
Позиционирование заготовки перед обработкой
горизонтально
Одновременная обработка двух заготовок за один установ
-
Количество сторон обработки заготовки за один установ, шт.
6
Длина обрабатываемой заготовки (мин. - макс.), мм
250 - 2800
Ширина обрабатываемой заготовки (мин. - макс.), мм
50 - 1200
Толщина обрабатываемой заготовки (мин. - макс.), мм
10 - 50

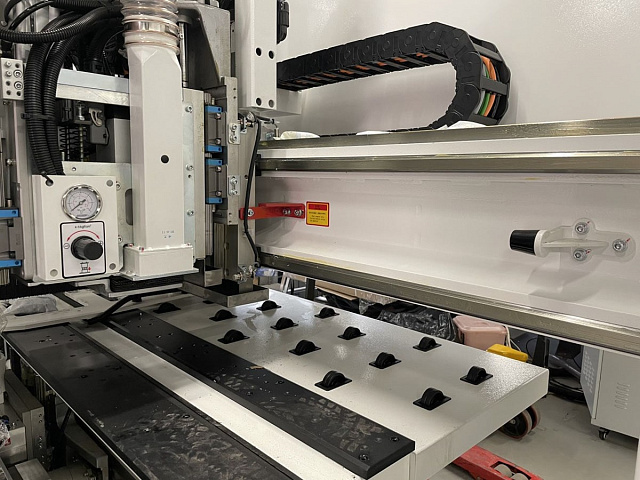

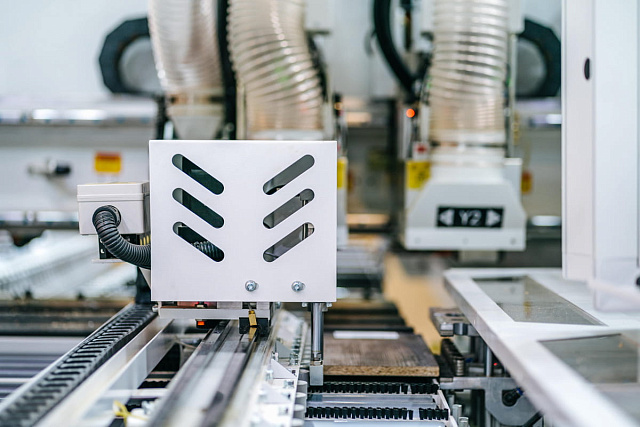

Количество пневматических захватов, шт.
4
Максимальная скорость перемещения по осям X / Y / Z, м/мин
139 / 75 / 30

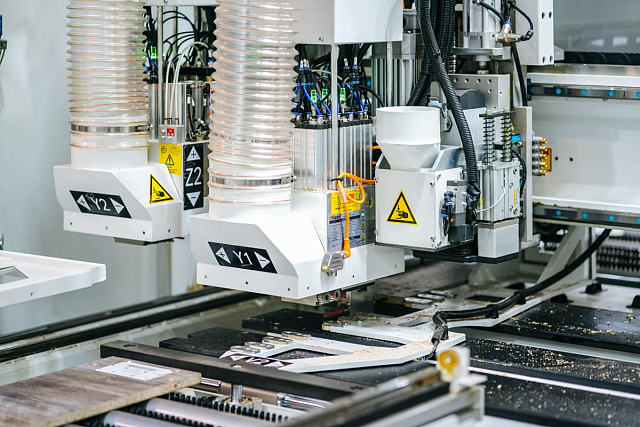

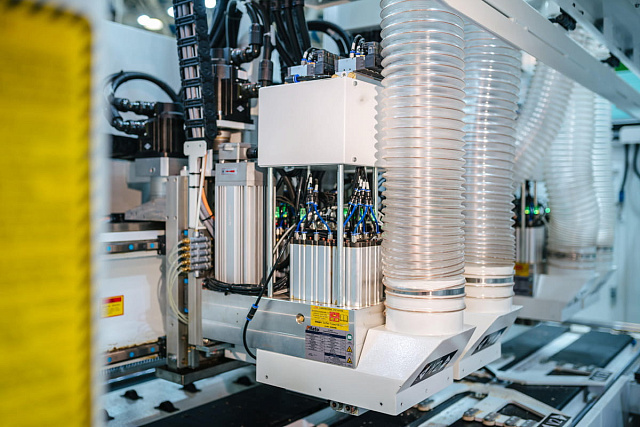

Количество присадочных голов, шт.
6
Мощность присадочных голов (верх. / нижн.), кВт
(2,2 + 2,2) х 2 / 1,7

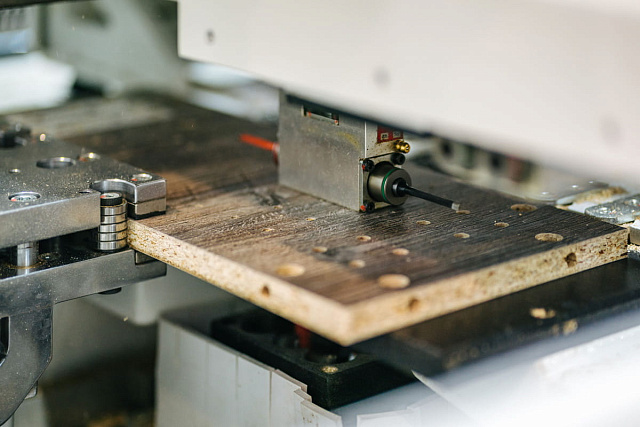

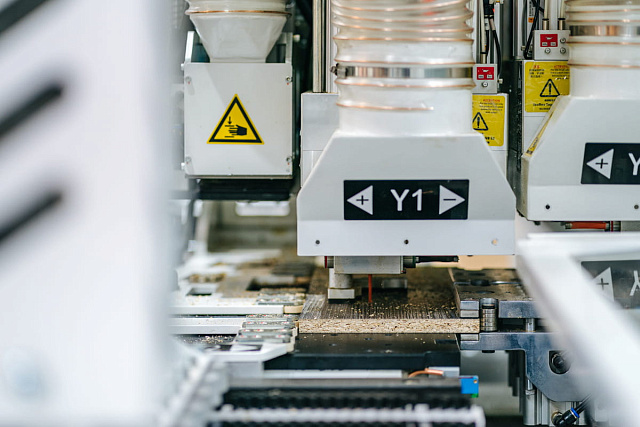

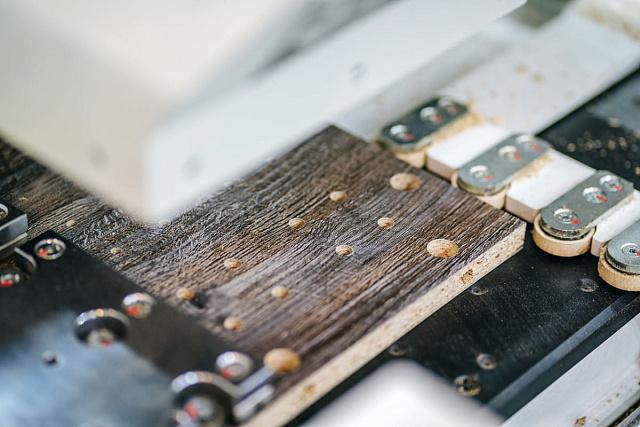

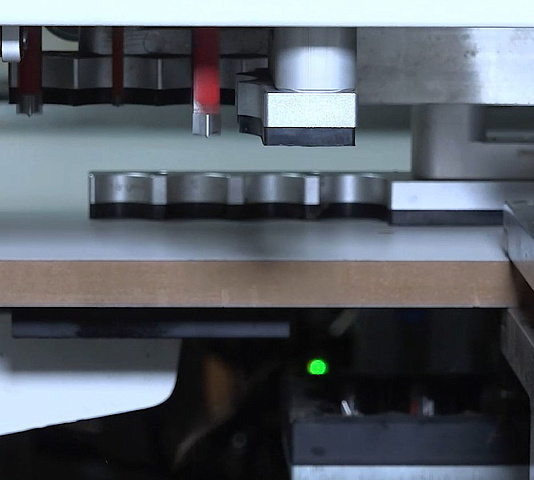

Количество шпинделей для сверления в пласть заготовки (сверху), шт.
48 (12 x 2 + 12 x 2)
Количество шпинделей для сверления в пласть заготовки (снизу), шт.
18 (9 + 9)
Количество шпинделей для сверления в торцы заготовки, шт.
24 ((2 + 2; 2) х 4)
Максимальная длина сверла, мм
70
Максимальный диаметр сверла, мм
35
Пазовальная пила
нет
Верхний фрезерный шпиндель
+
Мощность верхнего фрезерного шпинделя, кВт
3,5
Тип цанги верхнего фрезерного шпинделя
ER25
Частота вращения верхнего фрезерного шпинделя, об/мин
18 000
Автоматическая смена инструмента
нет
Магазин инструмента
-
Тип инструментального патрона (для автосмены)
-
Количество ячеек в магазине инструмента, шт.
-
Нижний фрезерный шпиндель
+
Мощность нижнего фрезерного шпинделя, кВт
3,5
Тип цанги нижнего фрезерного шпинделя
ER25
Частота вращения нижнего фрезерного шпинделя, об/мин
18 000
Частота вращения шпинделей присадочных голов, об/мин
4000

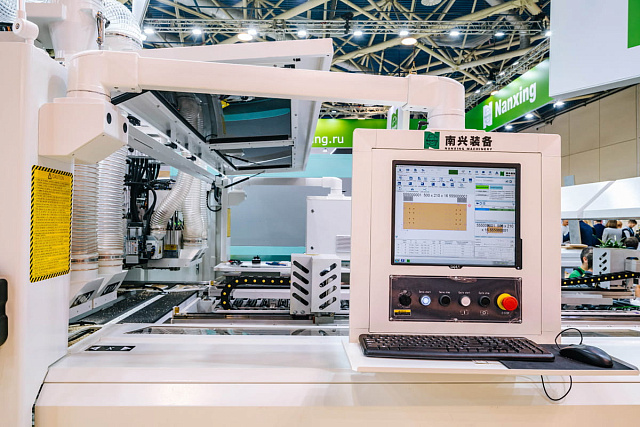

Система ЧПУ
SYNTEC
Интерфейс на русском языке
+
Базовое программное обеспечение на русском языке
-
Офисная версия базового программного обеспечения
опция
Адаптация для работы с ПО "Базис-Мебельщик"
+
Ручной сканер для работы со штрихкодами
+
Ручной пульт управления с маховиком
+

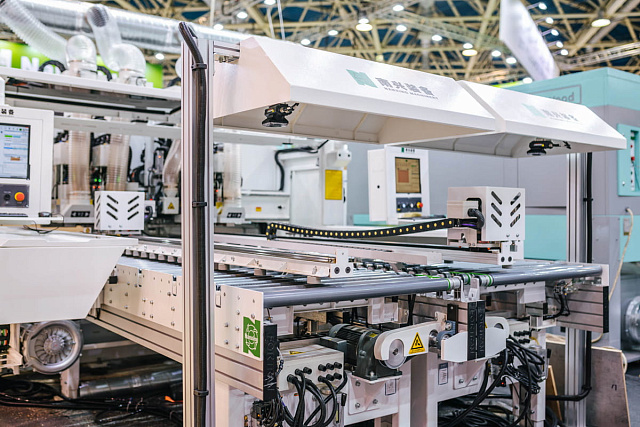

Автоматический конвейер выгрузки деталей
+
Кондиционер электрошкафа с фреоном
+

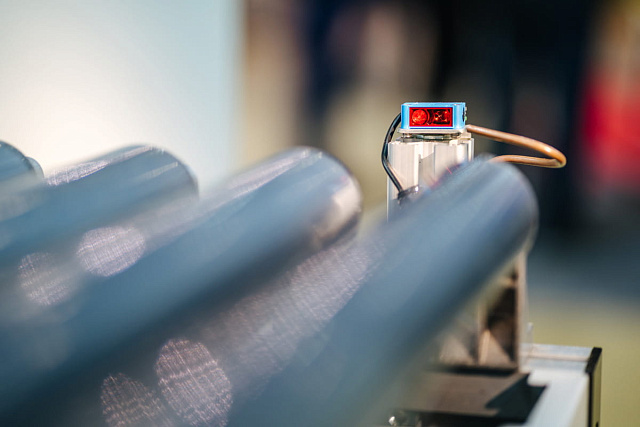

Система контрольного измерения заготовок перед обработкой
+

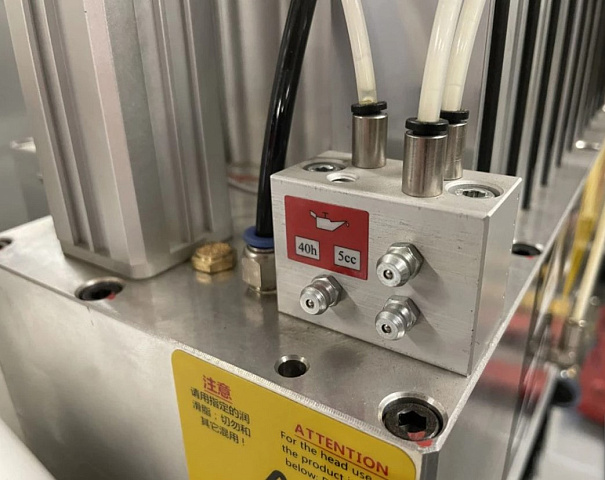

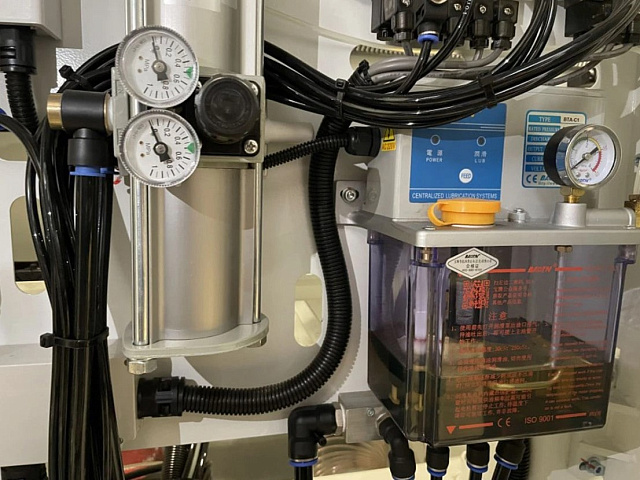

Автоматическая централизованная смазка направляющих и подшипников
+
Напряжение, В
380
Частота тока, Гц
50

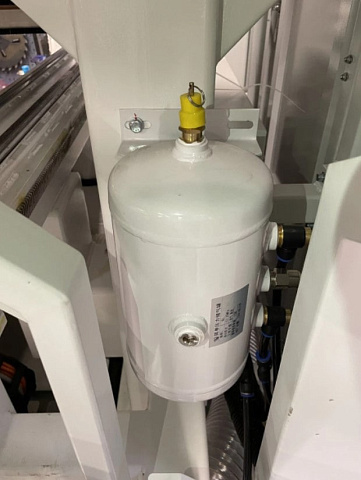

Давление в пневмосистеме, МПа
0,6 - 0,7
Общая установленная мощность, кВт
50

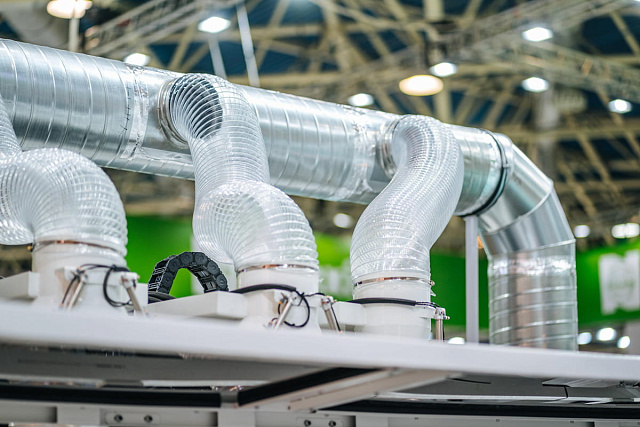

Количество и диаметры аспирационных выходов (верхн. / нижн.), шт. * мм
4 * 200 / 2 * 125
Длина, мм
7412
Ширина, мм
4080
Высота, мм
2325
Вес, кг
7500
