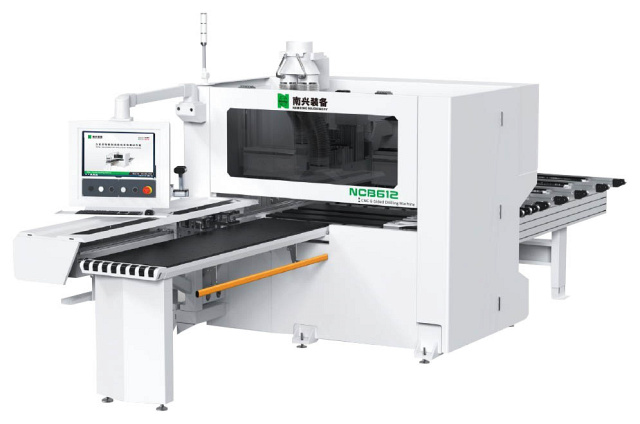

Сверлильно-присадочный центр с ЧПУ Nanxing NСB612
Код(ы)
товара: НС 435075
Китай
Модели серии:
NСB612

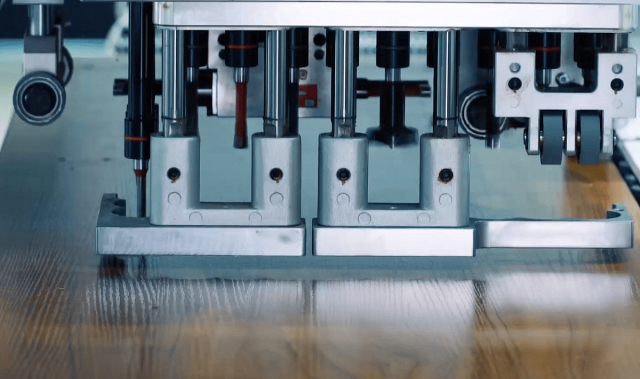

Количество присадочных голов: 2 шт.
Конфигурация присадочных голов:
Вертикаль: 18 / Горизонт.: 10 (3+3, 2+2) пила
Вертикаль: 9
Фрезерный узел:
Мощность шпинделя (верх / низ):
3,5 / 3,5 кВт
Частота вращения шпинделя (верх / низ):
18 000 об/мин
Макс. ширина заготовки: 1200 мм
Макс. скорость перемещения по осям
X / Y / Z: 140 / 75 / 30 м/мин
Вес: 3200 кг
Преимущества

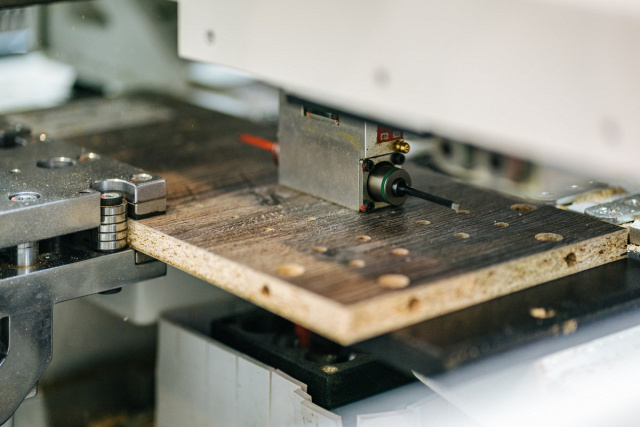

- Сверление отверстий с 6 сторон

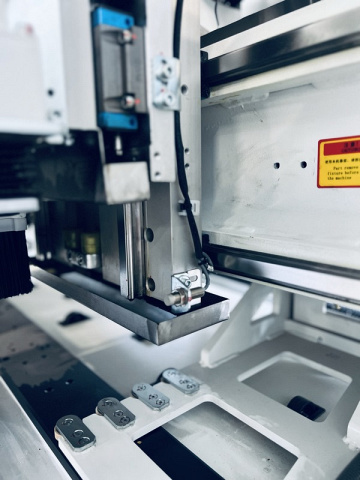

- 2 автоматических зажима с автоматическим обдувом в зоне захвата
- 1 сверлильная группа, фрезерный шпиндель на верхнем обрабатывающем узле
- 1 сверлильная группа и фрезерный шпиндель на нижнем обрабатывающем узле
- Система управления SYNTEC с программным обеспечением PCDrillCAM
Модель
NСB612
НС 435075
В наличии
ЦЕНА
4 530 591 ₽
Позиционирование заготовки перед обработкой
горизонтально
Одновременная обработка двух заготовок за один установ
+
Количество сторон обработки заготовки за один установ, шт.
6
Длина обрабатываемой заготовки (мин. - макс.), мм
200 - 3000
Ширина обрабатываемой заготовки (мин. - макс.), мм
30 - 1200
Толщина обрабатываемой заготовки (мин. - макс.), мм
10 - 60

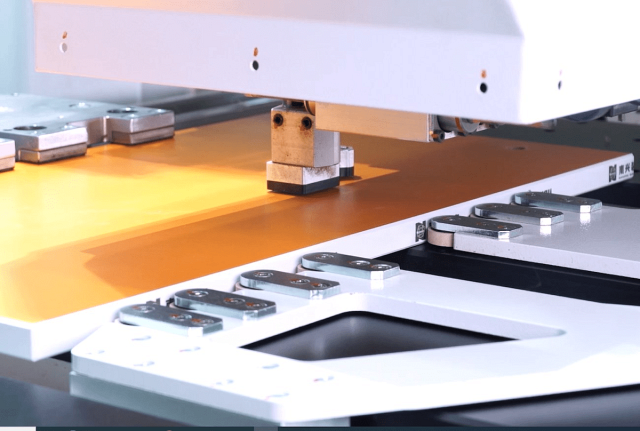

Количество пневматических захватов, шт.
2

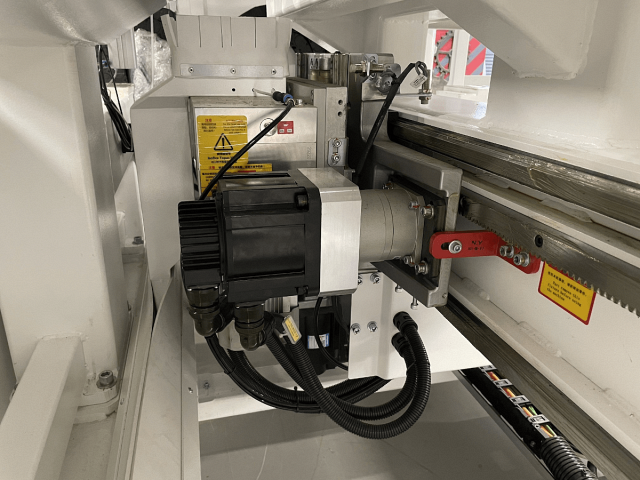

Максимальная скорость перемещения по осям X / Y / Z, м/мин
140 / 75 / 30
Количество присадочных голов, шт.
2
Мощность присадочных голов (верх. / нижн.), кВт
1,7
Количество шпинделей для сверления в пласть заготовки (сверху), шт.
18
Количество шпинделей для сверления в пласть заготовки (снизу), шт.
9
Количество шпинделей для сверления в торцы заготовки, шт.
10 (3 + 3; 2 + 2)
Максимальная длина сверла, мм
70
Максимальный диаметр сверла, мм
35
Пазовальная пила
нет
Верхний фрезерный шпиндель
+
Мощность верхнего фрезерного шпинделя, кВт
3,5
Тип цанги верхнего фрезерного шпинделя
ER25
Частота вращения верхнего фрезерного шпинделя, об/мин
18 000
Автоматическая смена инструмента
нет
Магазин инструмента
-
Тип инструментального патрона (для автосмены)
-
Количество ячеек в магазине инструмента, шт.
-

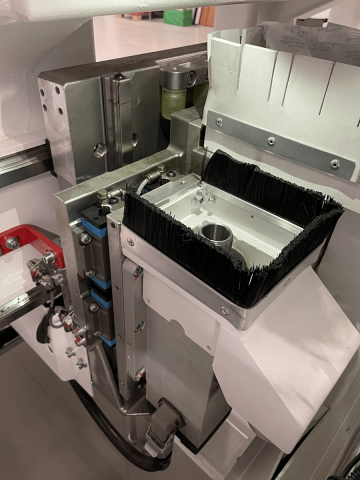

Нижний фрезерный шпиндель
+
Мощность нижнего фрезерного шпинделя, кВт
3,5
Тип цанги нижнего фрезерного шпинделя
ER25
Частота вращения нижнего фрезерного шпинделя, об/мин
18 000
Частота вращения шпинделей присадочных голов, об/мин
5000

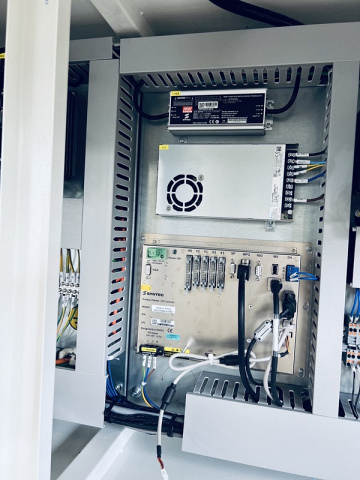

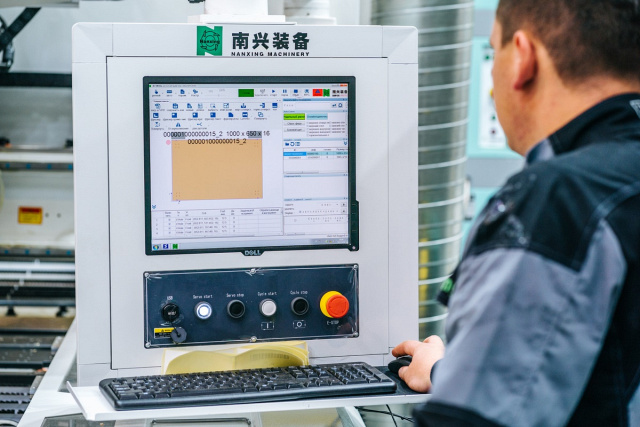

Система ЧПУ
SYNTEC
Интерфейс на русском языке
+
Базовое программное обеспечение на русском языке
-
Офисная версия базового программного обеспечения
опция
Адаптация для работы с ПО "Базис-Мебельщик"
+
Ручной сканер для работы со штрихкодами
+
Ручной пульт управления с маховиком
+
Автоматический конвейер выгрузки деталей
+
Кондиционер электрошкафа с фреоном
-
Система контрольного измерения заготовок перед обработкой
+

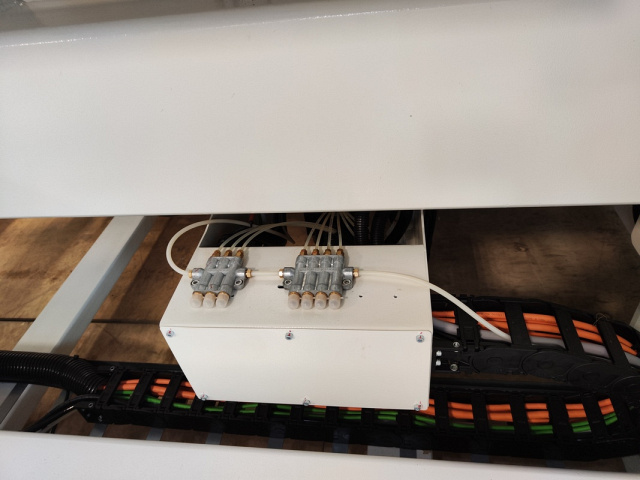

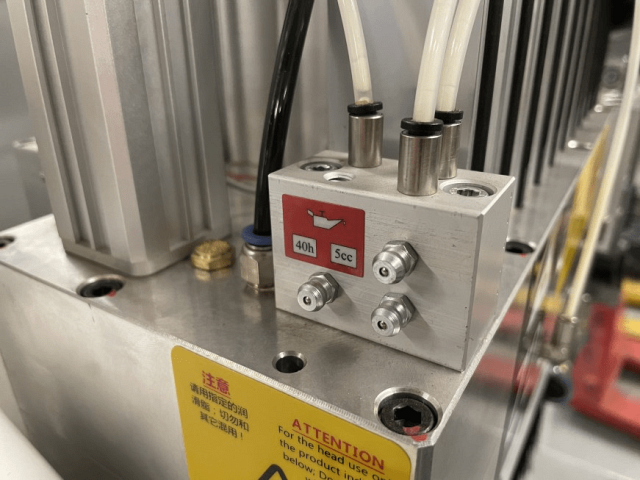

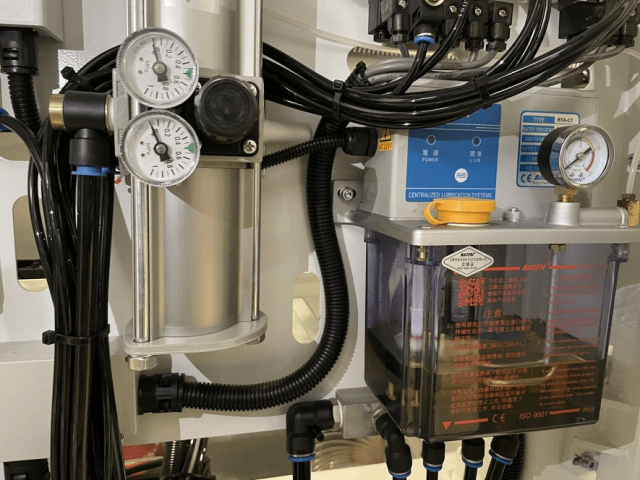

Автоматическая централизованная смазка направляющих и подшипников
+
Напряжение, В
380
Частота тока, Гц
50

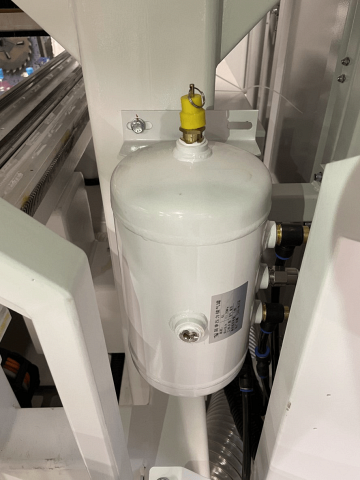

Давление в пневмосистеме, МПа
0,6 - 0,7
Общая установленная мощность, кВт
18,1
Количество и диаметры аспирационных выходов (верхн. / нижн.), шт. * мм
1 * 200 / 1 * 125
Длина, мм
6150
Ширина, мм
2273
Высота, мм
2325
Вес, кг
3200
