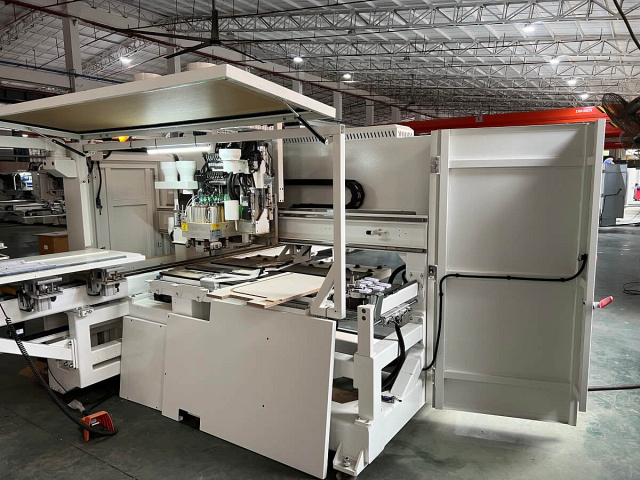

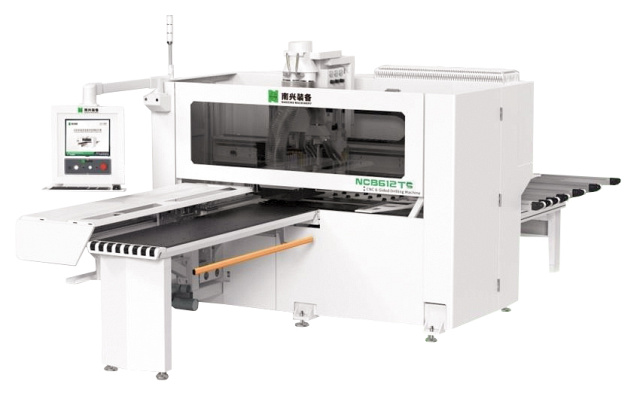

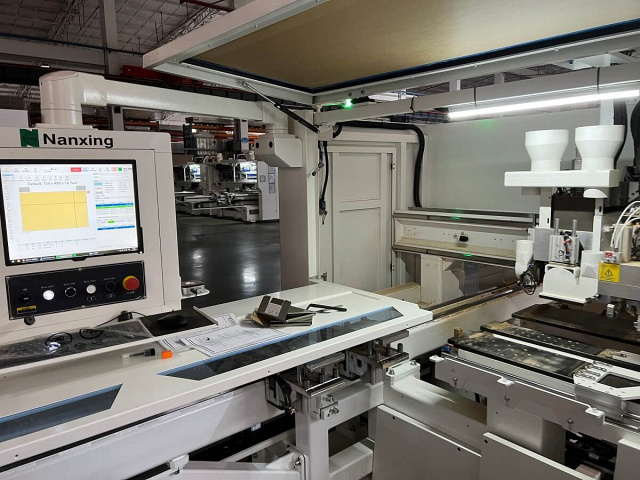

Сверлильно-присадочный центр с ЧПУ Nanxing NCB612TS
Код(ы)
товара: НС 362886
Китай
Модели серии:
NCB612TS
Количество присадочных голов: 2 шт.
Конфигурация присадочных голов:
Вертикаль: 18 / Горизонт.: 10 (3+3, 2+2) пила
Вертикаль: 9
Фрезерный узел:
Мощность шпинделя (верх / низ):
5,5 / 3,5 кВт (2 шт.)
Частота вращения шпинделя (верх / низ):
18 000 об/мин
Макс. ширина заготовки: 1200 мм
Макс. скорость перемещения по осям
X / Y / Z: 140 / 90 / 50 м/мин
Вес: 3200 кг
Преимущества
- Сверление отверстий с 6 сторон

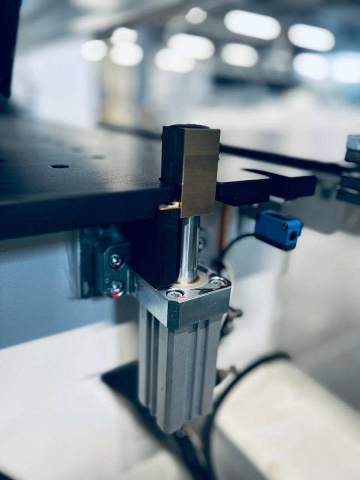

- 2 автоматических зажима с автоматическим обдувом в зоне захвата

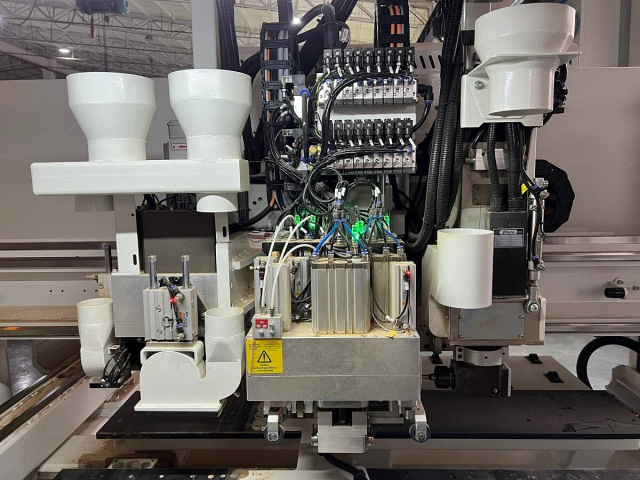

- 1 сверлильная группа, фрезерный шпиндель c автоматической сменой инструмента, пазовальный агрегат на верхнем обрабатывающем узле
- 1 сверлильная группа и фрезерный шпиндель на нижнем обрабатывающем узле
- Компоновка сверлильных групп позволяет одновременно выполнять зеркальную обработку
- Система управления SYNTEC с ПО PCDrillCAM
Модель
NCB612TS
НС 362886
ЦЕНА
6 846 226 ₽
Позиционирование заготовки перед обработкой
горизонтально
Одновременная обработка двух заготовок за один установ
+
Количество сторон обработки заготовки за один установ, шт.
6
Длина обрабатываемой заготовки (мин. - макс.), мм
200 - 3000
Ширина обрабатываемой заготовки (мин. - макс.), мм
30 - 1200
Толщина обрабатываемой заготовки (мин. - макс.), мм
10 - 60

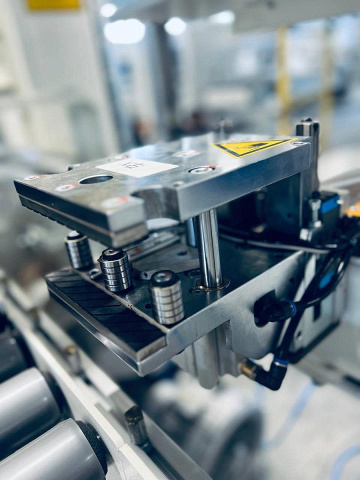

Количество пневматических захватов, шт.
2
Максимальная скорость перемещения по осям X / Y / Z, м/мин
140 / 90 / 50
Количество присадочных голов, шт.
2
Мощность присадочных голов (верх. / нижн.), кВт
2,2 / 1,7
Количество шпинделей для сверления в пласть заготовки (сверху), шт.
18
Количество шпинделей для сверления в пласть заготовки (снизу), шт.
9
Количество шпинделей для сверления в торцы заготовки, шт.
10 (3 + 3; 2 + 2)
Максимальная длина сверла, мм
70
Максимальный диаметр сверла, мм
35

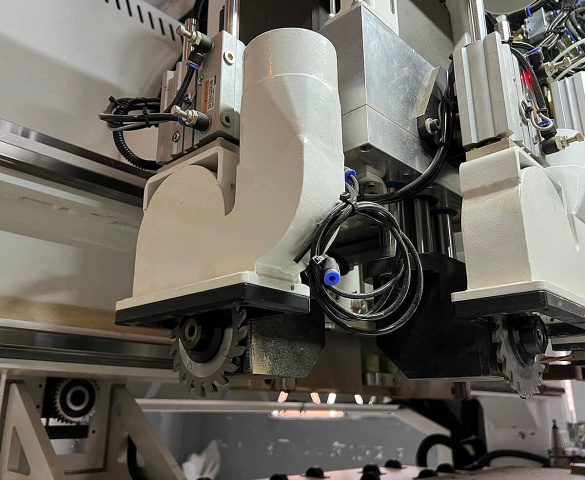

Пазовальная пила
есть
Верхний фрезерный шпиндель
+
Мощность верхнего фрезерного шпинделя, кВт
5,5
Тип цанги верхнего фрезерного шпинделя
ER32
Частота вращения верхнего фрезерного шпинделя, об/мин
18 000
Автоматическая смена инструмента
есть

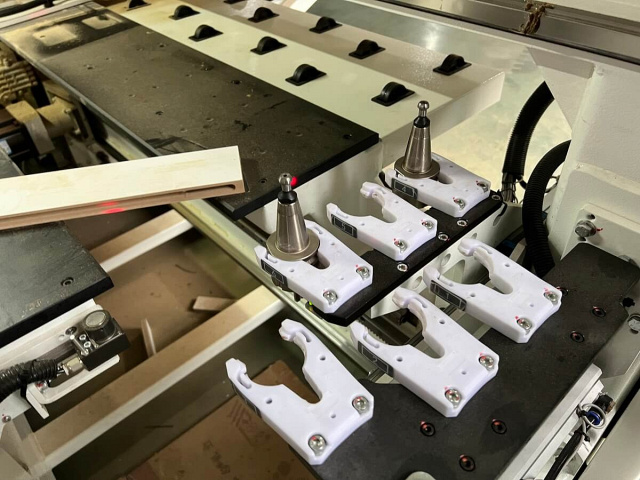

Магазин инструмента
+
Тип инструментального патрона (для автосмены)
ISO30
Количество ячеек в магазине инструмента, шт.
4
Нижний фрезерный шпиндель
+
Мощность нижнего фрезерного шпинделя, кВт
3,5
Тип цанги нижнего фрезерного шпинделя
ER25
Частота вращения нижнего фрезерного шпинделя, об/мин
18 000
Частота вращения шпинделей присадочных голов, об/мин
5000

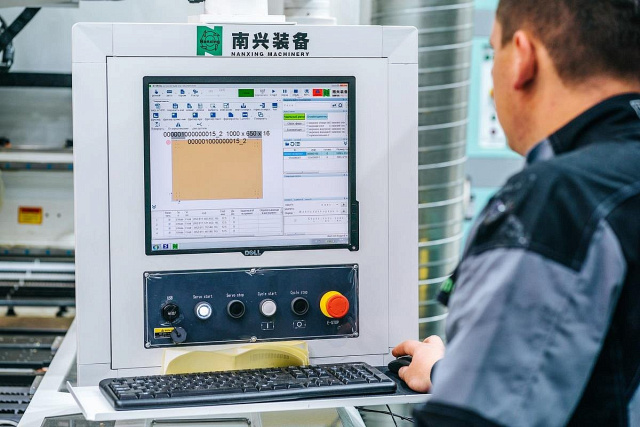

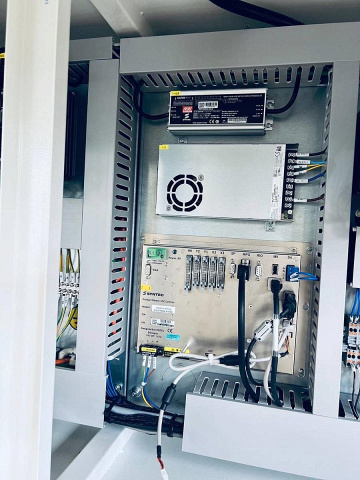

Система ЧПУ
SYNTEC
Интерфейс на русском языке
+
Базовое программное обеспечение на русском языке
-
Офисная версия базового программного обеспечения
+
Адаптация для работы с ПО "Базис-Мебельщик"
+

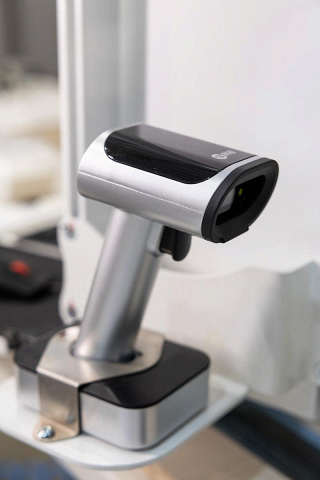

Ручной сканер для работы со штрихкодами
+

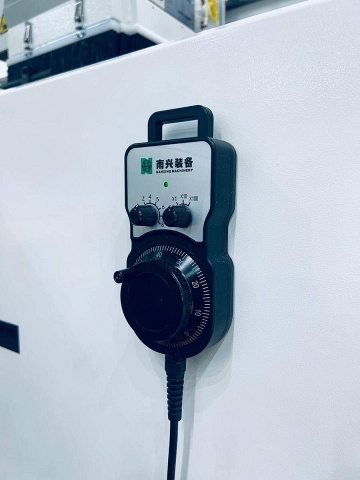

Ручной пульт управления с маховиком
+

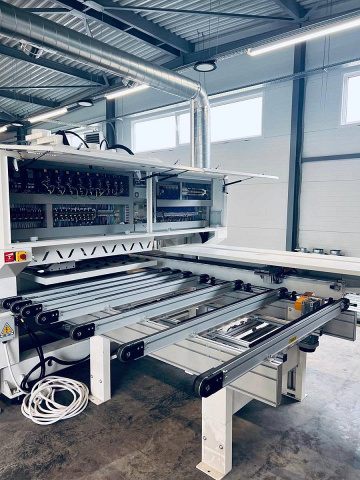

Автоматический конвейер выгрузки деталей
+
Кондиционер электрошкафа с фреоном
-
Система контрольного измерения заготовок перед обработкой
+

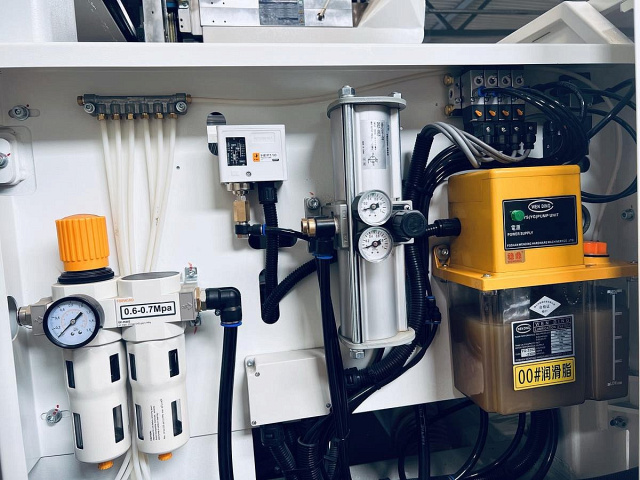

Автоматическая централизованная смазка направляющих и подшипников
+
Напряжение, В
380
Частота тока, Гц
50
Давление в пневмосистеме, МПа
0,6 - 0,7
Общая установленная мощность, кВт
21,78
Количество и диаметры аспирационных выходов (верхн. / нижн.), шт. * мм
1 * 200 / 1 * 125
Длина, мм
6150
Ширина, мм
2806
Высота, мм
2325
Вес, кг
3200
