Длина заготовки: 800 - 6500 мм
Макс. толщина заготовки: 70 мм
Количество пил: 2 шт.
Вес: 2300 кг
- Производительность до 30 досок в минуту
- Индивидуальная калибровка каждой доски без перенастройки станка
- Зона калибровка рассчитана на размещение двух заготовок одновременно
- Электрические компоненты пр-ва SCHNEIDER ELECTRIC

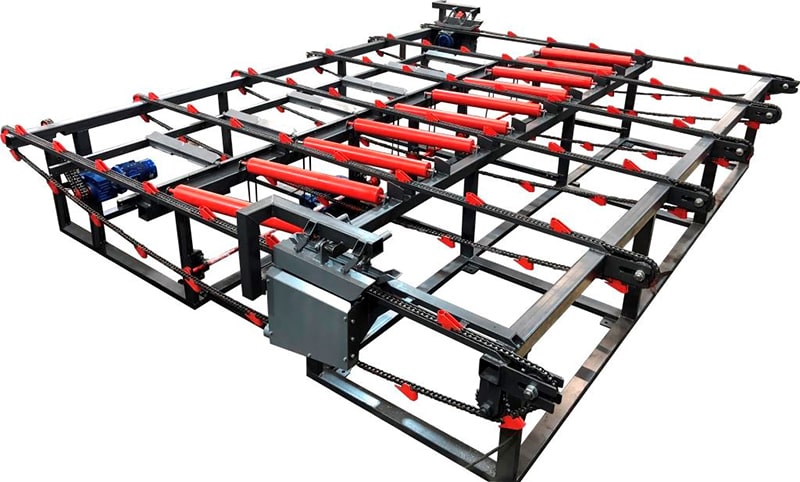

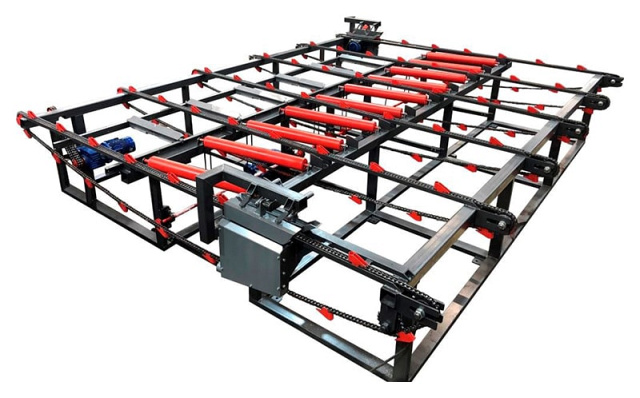

Станок предназначен для точного чистового торцевания обрезных и необрезных досок в стандартный размер по длине. Торцовочный станок может быть укомплектован автоматической подачей, разборщиком пакета и станком для формирования пакета.
Применяется на деревообрабатывающих предприятиях в составе лесопильных участков, а также участков сортировки доски. Позволяет торцевать обрезной и необрезной пиломатериал с градацией по длине в соответствии с ГОСТ.
Массивная станина станка изготовлена из профильной трубы сечением 100 х 100, что обеспечивает жесткость и долговечность конструкции, исключает вибрации при работе станка.
Для удобной транспортировки и монтажа станок разбирается на 3 части.
Подача заготовки осуществляется 6-ти лучевым цепным конвейером.

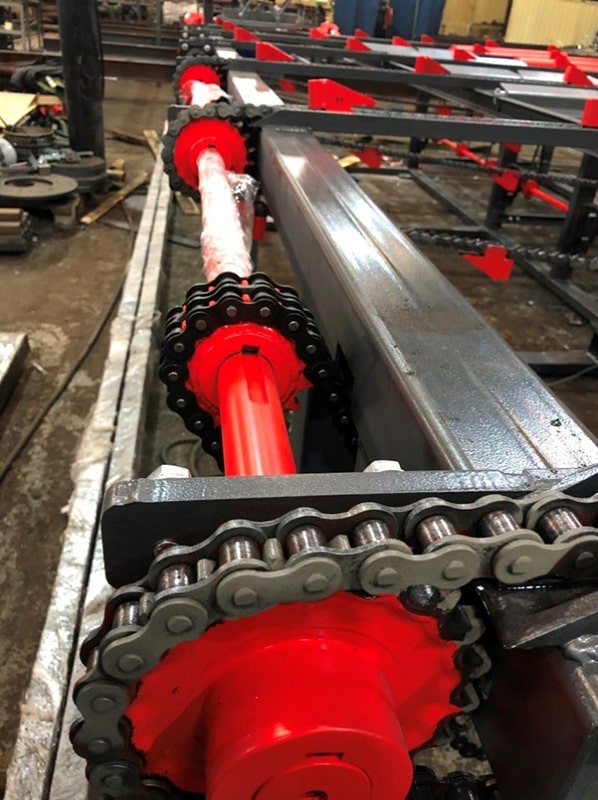

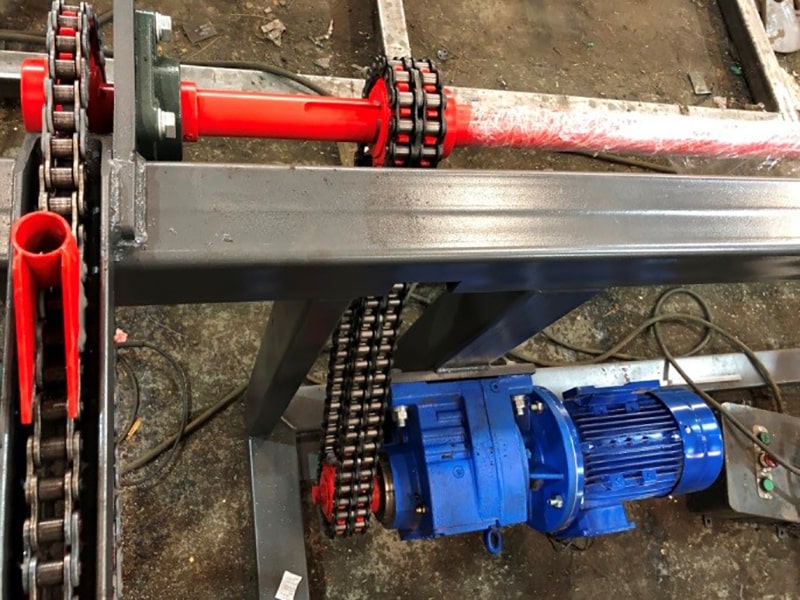

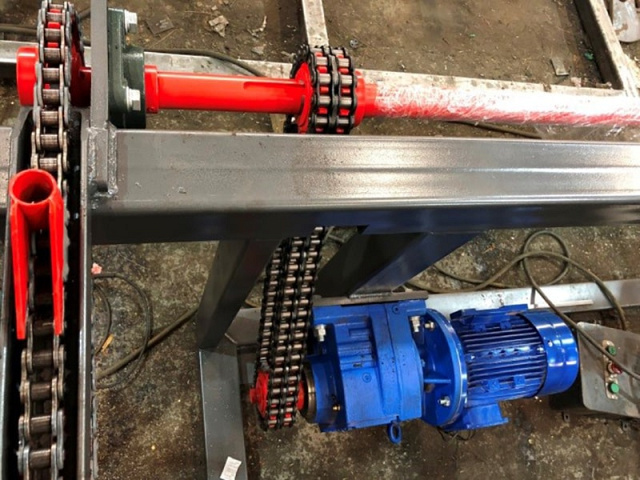

Привод конвейера осуществляется при помощи системы звездочек, мотор-редуктора и сдвоенной цепи.
Такая приводная система исключает проскальзывания и обеспечивает равномерную, стабильную подачу заготовок и перпендикулярность реза.
Подача заготовок происходит при помощи 6-ти лучевого конвейера с одинарной тяговой усиленной цепью ПР-25,4 с максимальной нагрузкой на разрыв 60 тонн. Такая цепь не вытягивается и подача заготовки на пилу происходит всегда под прямым углом.

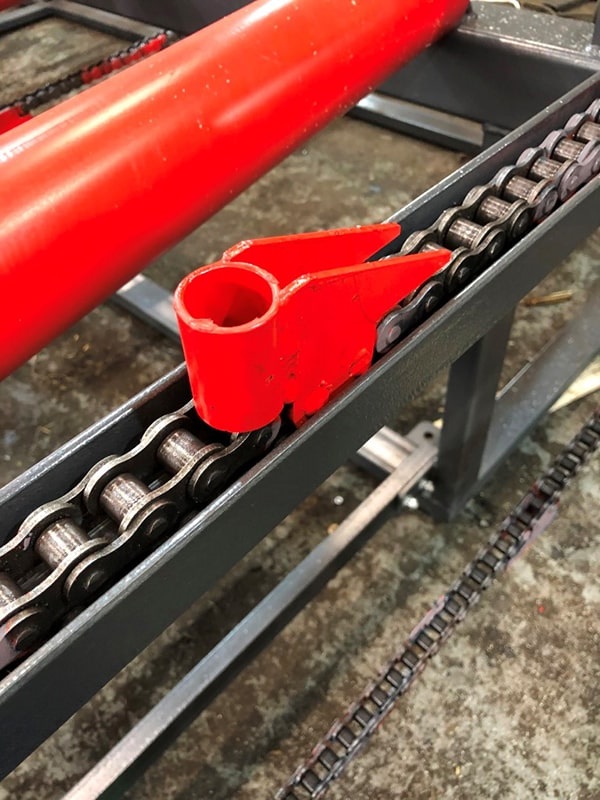

Каждый луч на подающем конвейере имеет жесткие упоры для подачи досок. Все упоры выставлены в один уровень, что дает высокое качество и перпендикулярность реза.
Шаг между упорами 560 мм позволяет торцевать доски шириной до 400 мм. По желанию Заказчика возможна установка толкателей на цепях подающего конвейера с другим шагом.

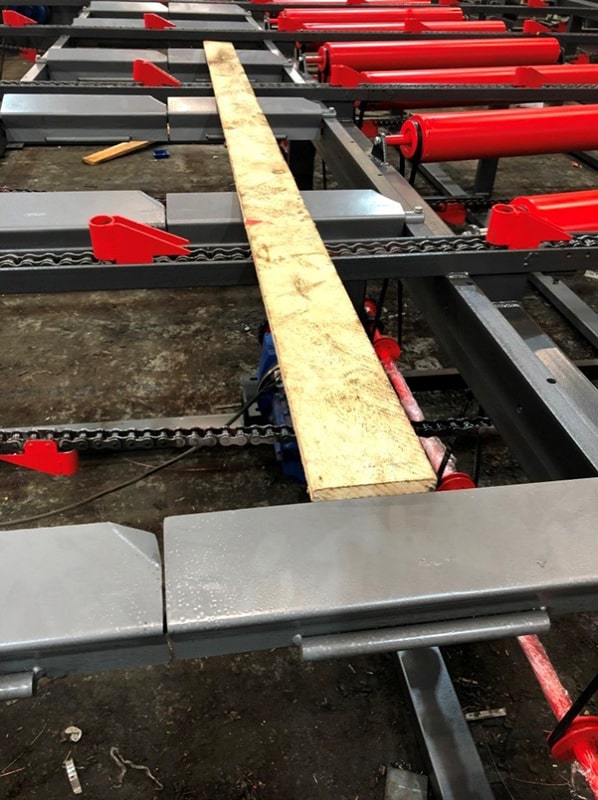

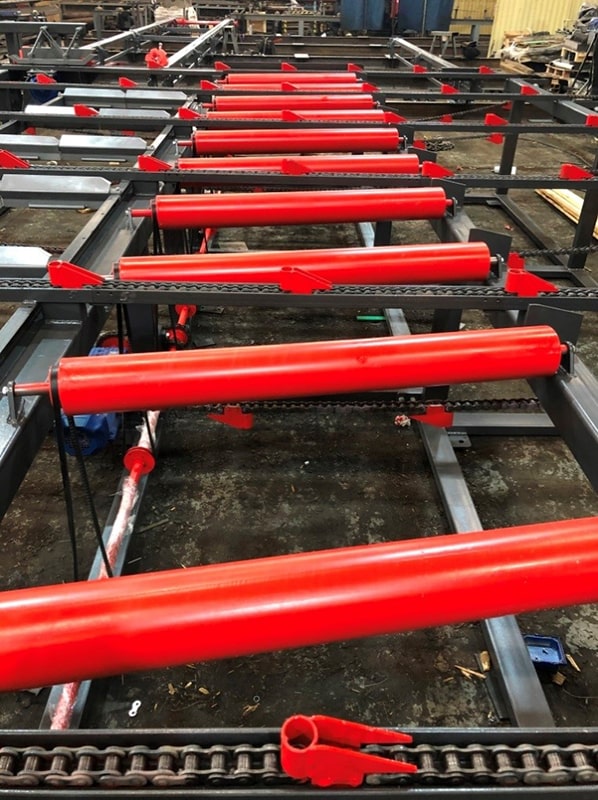

После предварительного реза заготовка при помощи приводных роликов выравнивается и перемещается к противоположной части станка для торцовки в размер в соответствии с ГОСТ.
Ролики выравнивания заготовки расположены под углом, имеют общий приводной вал, исключающий разную скорость вращения.
Для калибровки доски станок укомплектован 12 упорами, которые установлены попарно. Упоры выполнены по принципу флажка опускающегося под тяжестью доски. Углы на упорах со стороны подачи доски загнуты, чтобы исключить зацеп доски при подаче.
Ширина зоны калибровки 800 мм и попарно установленные упоры, позволяют калибровать одновременно две доски тем самым увеличивая производительность станка.
Установочные пазы для установки упоров с нужным шагом расположены на расстоянии 250 мм друг от друга.
По желанию Заказчика станок может быть укомплектован любым количеством упоров и нужным шагом пазов для их установки.

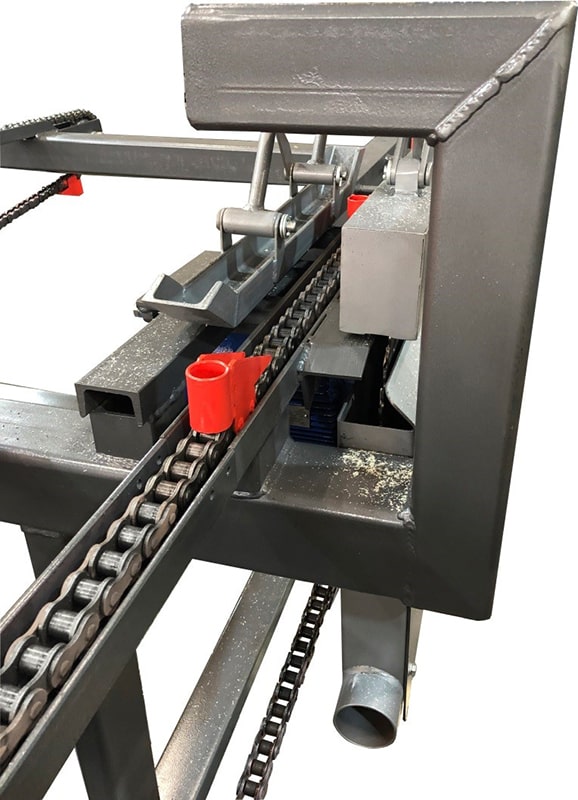

Каждая дисковая пила имеет кожух. Верхняя часть кожуха подвижная и выполняет функцию прижима заготовки с обеих сторон пилы, а также исключает вылет заготовки из пильного узла.
Нижняя часть кожуха пилы помимо защитной функции имеет выход диаметром 80 мм для подключения системы аспирации.

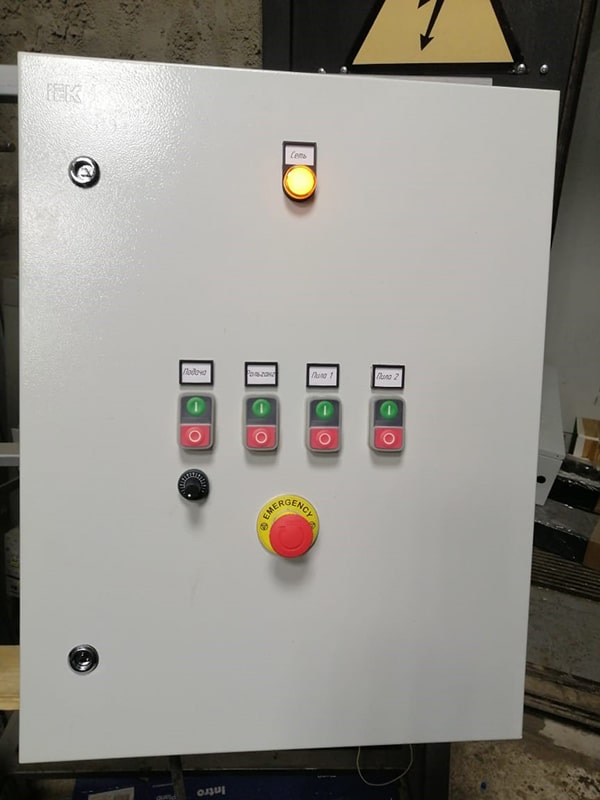

Выносной пульт управления изготовлен специально для эффективной и комфортной работы оператора.
Каждый пильный узел включается отдельной кнопкой. Для регулировки скорости подачи есть ручка с разметкой от 0 до 100%. Для аварийного выключения предназначена специальная кнопка.

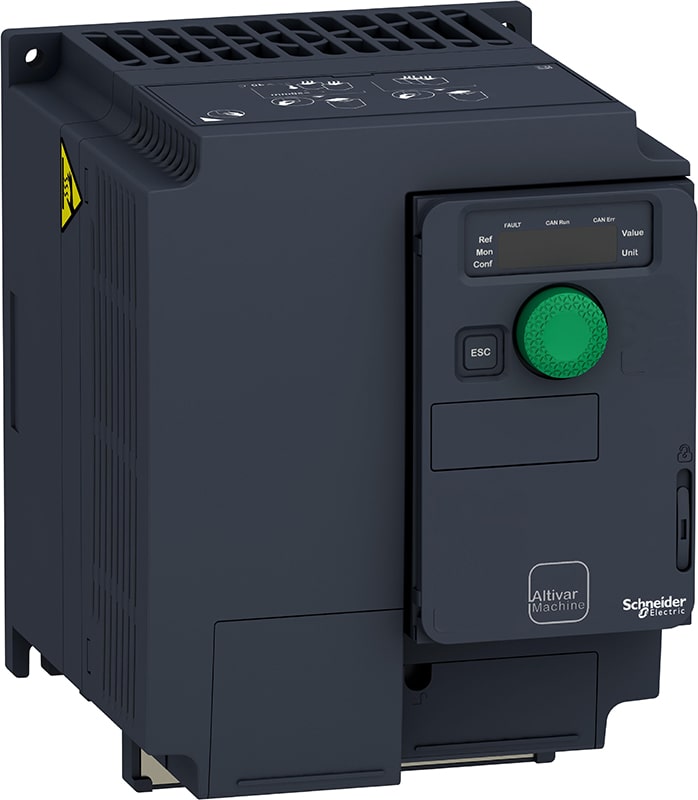

Все электрические компоненты, используемые в станке - от ведущего производителя в мире SCHNEIDER ELECTRIC.
