Обрабатывающий центр с ЧПУ Nanxing NCG3021E

Детали станин из толстостенного проката, изготавливаются путем лазерной резки.

Сборка станины происходит на специальном стапеле с применением высокоточных сварочных роботов.

Все станины проходят операцию термической обработки для снятия внутренних напряжений.

После термообработки все посадочные площадки и технологические отверстия фрезеруются на прецизионных портальных станках с ЧПУ за один установ.

Компактные ребра жесткости внутри портала обеспечивают высокую прочность и устойчивость, что позволяет получить высокое качество обработки и обеспечивает длительный срок службы.

Компактные ребра жесткости внутри портала обеспечивают высокую прочность и устойчивость, что позволяет получить высокое качество обработки и обеспечивает длительный срок службы.

Завод Nanxing, один из немногих в Китае имеет собственную лабораторию контроля качества, оснащенную передовым измерительным оборудованием.

Независимый электрический шкаф, хорошая герметизация предотвращает попадание пыли.

Сварная конструкция. После сварки рамы вся рама будет обработана как единое целое на металлообрабатывающем оборудовании. Обеспечивает высокую точность станка. Размер: 3000 * 2100 мм.

Нет необходимости разбирать балку, проста в установке, проста в обслуживании.

Основание стола из стальной сетки. Машина может работать стабильно на высокой скорости.

Конструкция в виде цельной прижимной плиты, легко устанавливается и заменяется.
Рабочее поле: 3000 x 2100 мм.
Стол разделён на секции, что позволяет обрабатывать листы разных форматов без потери мощности, пазы на поверхности обеспечивают эффективную работу вакуумной системы.

Вакуумный насос воздушного охлаждения мощностью 7,5 кВт, с пропускной способностью всасывания 300 м³/ч и давлением 0,5 кг/см².

Автоматическая смазка направляющих позволяет значительно снизить износ и риски повреждения, а так же время на обслуживание станка связанных с недостаточным количеством смазочного материала.

Координата X
Длинная зубчатая рейка с шестерней по координате X повышает точность перемещения портала, снижая возможную вибрацию при работе.

Координаты Y и Z
Шарико-винтовая пара с мелкой резьбой обеспечивает большую точность работы станка.

Сервомоторы
Точность перемещения по каждой координатной оси обеспечивается высококачественными сервомоторами.

• Ось X: 1,3 кВт × 2
• Ось Y: 1,3 кВт
• Ось Z: 1,3 кВт

Мощный главный шпиндель
Итальянский шпиндель с воздушным охлаждением мощностью 9 кВт: мощный, точный, с максимальной скоростью вращения до 24 000 об/мин.
Патрон для инструмента типа ISO 30 обеспечивает тесный контакт между держателем инструмента и прижимами, плотную фиксацию, быструю работу устройства автоматической смены инструмента.

Сверлильный блок на 10 шпинделей (ОПЦИЯ)
10 вертикальных свёрл, скорость вращения до 4000 об/мин.
Направления вращения: по часовой стрелке, против часовой стрелки.
Каждое сверло управляется индивидуально. Диаметр хвостовика сверла: 10 мм.
Максимальный диаметр рассверливаемого отверстия: 35 мм.
Межосевое расстояние сверл: 32 мм.

Сверлильный блок на 21 шпиндель (ОПЦИЯ)
21 вертикальное сверло, скорость вращения до 4000 об/мин.
Направления вращения: по часовой стрелке, против часовой стрелки.
Каждое сверло управляется индивидуально. Диаметр хвостовика сверла: 10 мм.
Максимальный диаметр рассверливаемого отверстия: 35 мм.
Межосевое расстояние сверл: 32 мм.

Кожух
Полностью закрытый обрабатывающий блок с системой шиберов и подобранными по диаметру аспирационными рукавами для эффективного пылеудаления.
Выходы: 150 мм x 1, 125 мм x 3

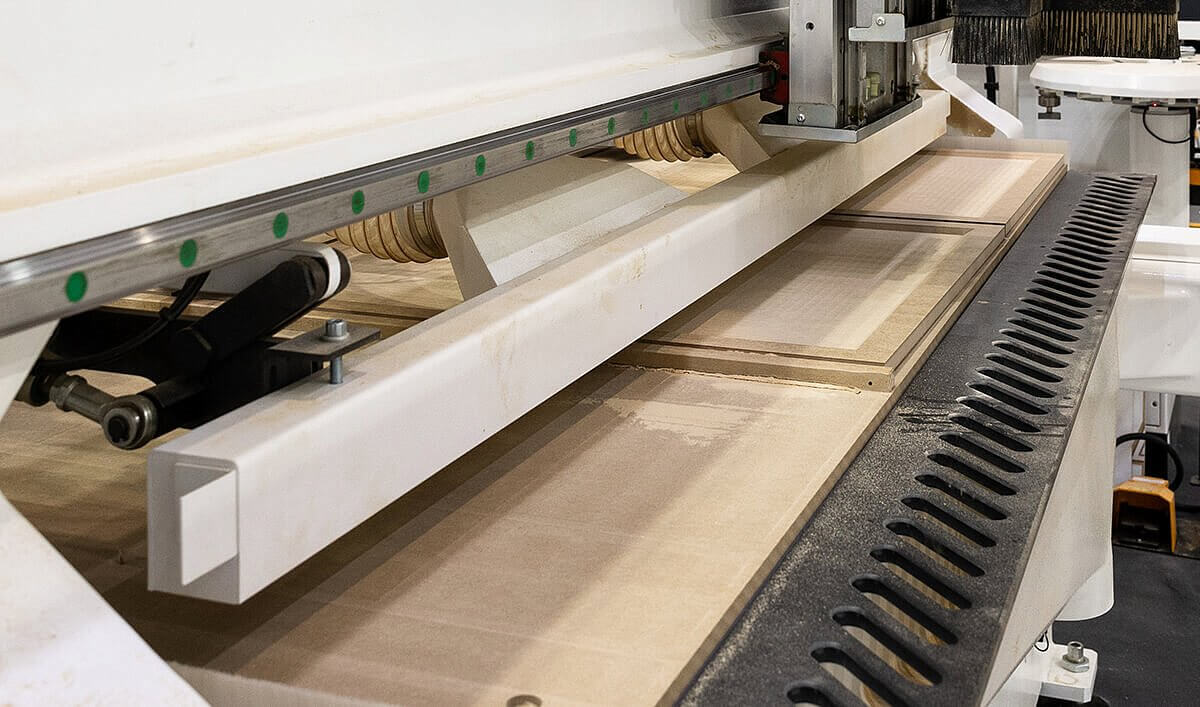

Разгрузочный толкатель / очистка стола (пылесос)
Разгрузочный толкатель с пылесборником для очистки обрезков, оставшихся на рабочем столе, а также может использоваться в качестве разгрузочного толкателя, что обеспечивает максимальное удобство для последующей обработки.

Цилиндры заднего позиционирования и пылесборник

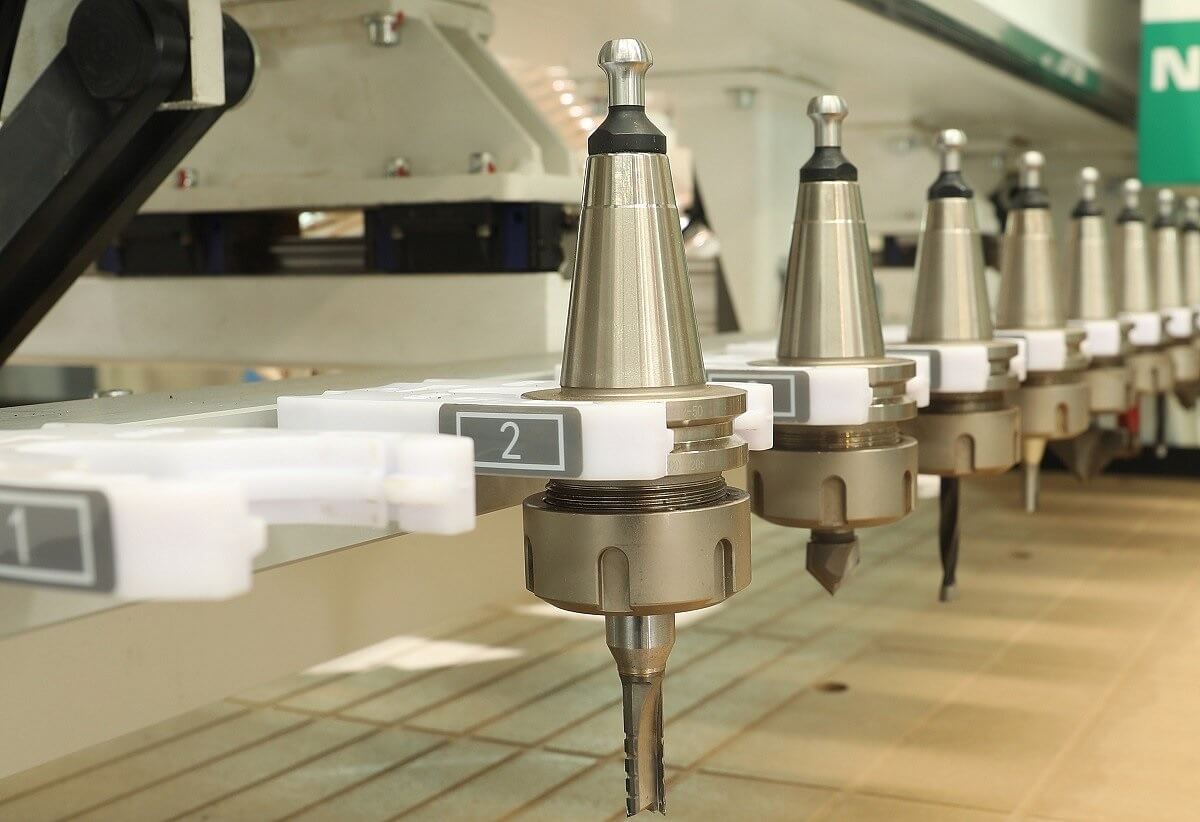

Линейный 12-ти позиционный магазин инструментов с исключает необходимость смены инструмента вручную, обеспечивает максимальное удобство эксплуатации и экономию времени. Тип патрона для инструмента: ISO 30.

На каждой из сторон оси Х расположены по два упора для базирования заготовок, которые автоматически подаются вверх пневматическими цилиндрами. Всего для позиционирования плит используются четыре ограничителя и восемь цилиндров.

Для улучшения рабочих условий разгрузочный стол также оснащён пылеудалением, что снижает количество пыли и стружки при разгрузке заготовок.
Оптико-электронный датчик обеспечивает остановку плит точно в заданном положении.

Высококачественная гусеничная кабельно-трубная цепь используется для протяжки и защиты электрических кабелей и воздушного шланга при перемещении по каждой координатной оси, увеличивая тем самым срок эксплуатации.

Необходим для удобства настройки станка в ручном режиме.

Показывает рабочий статус станка, удобное информирование о статусе работы / ожидания / ошибки.

Компьютер
Промышленный ПК с операционной системой Windows, Экран DELL, USB-порт.

Система управления
Система управления TPA обеспечивает стабильнуюработу, широкие функциональные возможности и простоту использования с дружественным интерфейсом.
Открытый порт обеспечивает выход в сеть для получения/передачи данных для работы с программами для нестинга, позволяя существенно оптимизировать обработку.

Отдельный шкаф управления
Высококачественные электрокомпоненты известных мировых брендов обеспечиваю бесперебойную работу линии.
