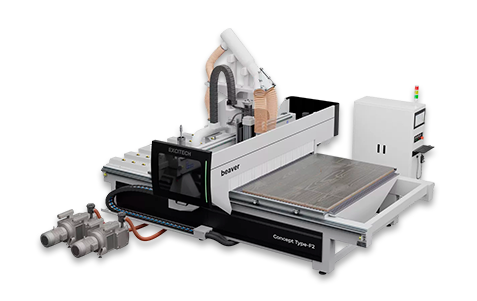

Обрабатывающие центры с ЧПУ Beaver NEST CONCEPT F2 и F2 LAB
Код(ы)
товара: ЧП 447804, ЧП 432314, ЧП 447805
-
Оборудование для сложных задач в промышленном объеме при работе 24/7. Подготовлен к автоматизации загрузкой/выгрузкой. Шпиндель 12 кВт, сверлильная голова, серводвигатели 1.3 кВт с автовыравниванием, работающие совместно с планетарными редукторами.
-
Револьверный магазин закреплен на торце портала. Вращается при помощи серводвигателя с планетарным редуктором
-
В модели Nest Concept F2 LAB устанавливается принтер на портале для автоматического этикетирования готовых деталей
-
В стандартной комплектации станок оснащается двумя вакуумными насосами
по 250 кб/мин
Зона обработки, мм:
X - 2085, Y - 2820, Z - 50
Шпиндель: 12 кВт
Частота вращения: 0 - 24 000 об/мин
Смена инструмента: автоматическая
Тип инструментального магазина: револьверный
Вес: 3800 - 3820 кг
Преимущества
- Самое доступное решение с принтером для автоматической печати и наклейки этикеток
- Промышленная серия: увеличенная скорость хода и масса станины
- Автоматизация: установка автоматической загрузки и выгрузки
- Легендарный шпиндель: 12 кВт, Hiteco (Италия)
- Патрон: HSK F63 - по праву считается самым надежным
- Большой магазин инструментов на 16 позиций
- Сверлильная группа на 10 сверл
- Серводвигатели увеличенной мощности: 1.3 кВт
- 2 вакуумных насоса в базовой комплектации
Модель
NEST CONCEPT F2
ЧП 447804
NEST CONCEPT F2 TPA
ЧП 432314
В наличии
NEST CONCEPT F2 LAB
ЧП 447805
В наличии
ЦЕНА
6 013 152 ₽
7 015 344 ₽
6 514 248 ₽
Производитель
Hiteco (Италия)
Hiteco (Италия)
Hiteco (Италия)
Мощность шпинделя, кВт
12
12
12
Частота вращения шпинделя, об/мин
0 - 24 000
0 - 24 000
0 - 24 000
Тип охлаждения шпинделя
Воздушное
Воздушное
Воздушное
Тип инструментального патрона
HSK 63
HSK 63
HSK 63
Тип цанги
ER40
ER40
ER40
Тип смены инструмента
Автоматическая
Автоматическая
Автоматическая
Размеры зоны обработки, мм
2085 x 2820
2085 x 2820
2085 x 2820
Высота заготовки по оси Z, мм
50
50
50
Тип инструментального магазина
револьверный
револьверный
револьверный
Количество мест в магазине, шт.
16
16
16
Тип датчика калибровки инструмента
автоматический
автоматический
автоматический
Тип рабочего стола
вакуумный
вакуумный
вакуумный
Скорость холостого хода по оси X, м/мин
0 - 100
0 - 100
0 - 100
Скорость холостого хода по оси Y, м/мин
0 - 100
0 - 100
0 - 100
Скорость холостого хода по оси Z, м/мин
0 - 25
0 - 25
0 - 25
Скорость рабочего хода, м/мин
0 - 30
0 - 30
0 - 30
Тип передачи по осям X, Y
косозубая шестерня-рейка
косозубая шестерня-рейка
косозубая шестерня-рейка
Тип передачи по оси Z
ШВП
ШВП
ШВП
Тип электродвигателей перемещения
cервопривод
cервопривод
cервопривод
Система управления
NC Studio industrial
TPA
NC Studio industrial
Наличие сверлильной головы
да
да
да
Количество сверлильных шпинделей, шт.
10
10
10
Частота вращения, об/мин
6000
6000
6000
Мощность двигателя сверлильной группы, кВт
1,7
1,7
1,7
Принтер печати этикеток
нет
нет
на шпиндельной площадке
Наличие вакуумного насоса
да
да
да
Количество, шт.
2
2
2
Производительность вакуумного насоса, м3/ч
250
250
250
Общая производительность насосов, м3/ч
500
500
500
Мощность, кВт
5,5
5,5
5,5
Суммарная мощность насосов, кВт
11
11
11
Диаметр патрубков, мм
Ø200 x 1
Ø200 x 1
Ø200 x 1
Требуемая производительность аспирационной установки, м3/ч
4500
4500
4500
Статическое давление воздушного потока вытяжной системы в точке подключения, Па
1800
1800
1800
Скорость воздуха в патрубке, м/с
30 - 35
30 - 35
30 - 35
Давление в пневмосистеме, Мпа
0,6 - 0,8
0,6 - 0,8
0,6 - 0,8
Расход сжатого воздуха, л/мин
700
700
700
Напряжение, В
380
380
380
Частота, Гц
50
50
50
Общая установленная мощность, кВт
30
30
30
Длина, мм
5500
5500
5500
Ширина, мм
2300
2300
2300
Высота, мм
2000
2000
2000
Вес, кг
3800
3800
3820
