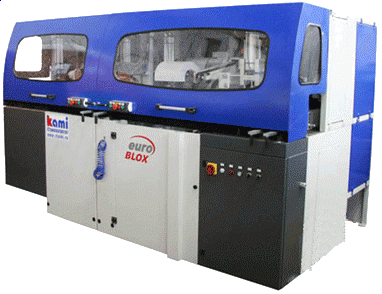

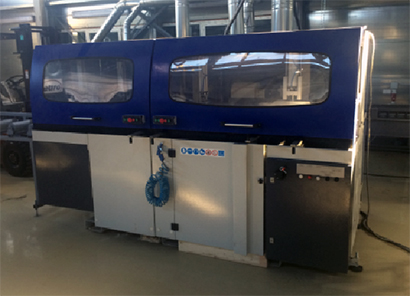

Чашкорезный станок EURO BLOX 230

НАЗНАЧЕНИЕ:

Возможность торцовки бруса, выборка торцевого паза, сверление под нагель и шпильку на станке. Производство Болгария. Оптимальное соотношение цена-качество.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Станок применяется в качестве самостоятельной технологической единицы при изготовления деталей из стенового бруса на предприятиях по производству брусовых домов средней мощности. Обработка бруса происходит на одном станке и за один проход в следующей последовательности:

• Пиление (торцовка);
• Фрезерование торцевых пазов для установки окон и дверей;

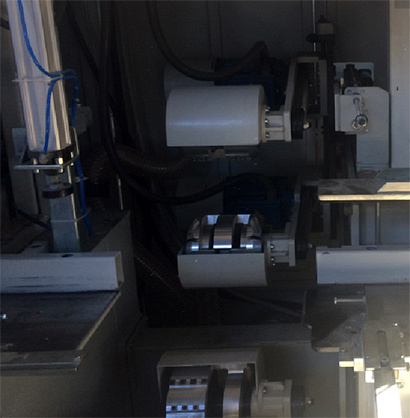

• Фрезерование чашек с помощью горизонтального и вертикального фрезерных агрегатов;
• Сверление отверстий.

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

СХЕМА ОБРАБОТКИ:

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

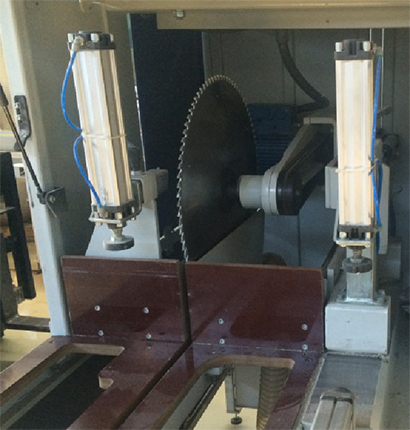

	ПИЛЬНЫЙ УЗЕЛ Предназначен для чистовой торцовки в размер деталей из стенового бруса. Плоскость торца детали строго перпендикулярна оси и является технологической базой при выполнении последующих технологических операций.

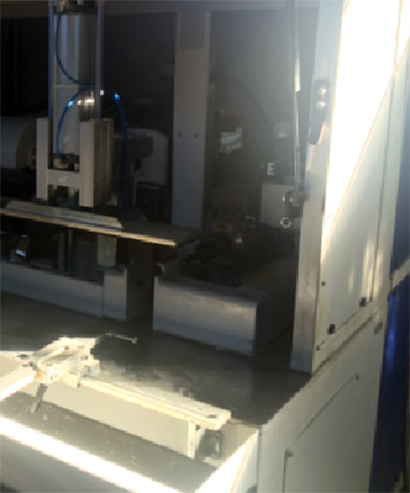

	УЗЕЛ ФРЕЗЕРОВАНИЯ ТОРЦЕВОГО ПАЗА Предназначен для получения вертикальных пазов в торцах деталей из стенового бруса. Этот паз необходим для закрепления обсадной коробки, препятствующей защемлению оконных блоков при усадке дома.

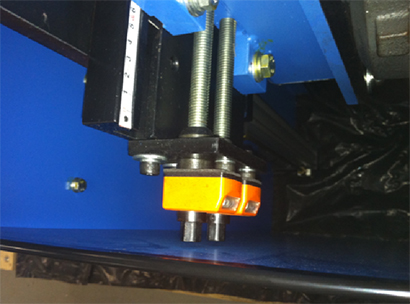

	СВЕРЛИЛЬНЫЙ УЗЕЛ Предназначен для точного сверления вертикальных отверстий в деталях из стенового бруса.Расположение узла - горизонтальное.
	ЭЛЕКТРОННАЯ ЗАЩИТА ЭЛЕКТРОДВИГАТЕЛЕЙ Гидропневматическая подача фрезерных узлов. Ускоренный отвод вертикальных и горизонтальных фрезерных суппортов за счет регулировки пневмопривода подачи обеспечивает сокращение цикла обработки и увеличение производительности станка.

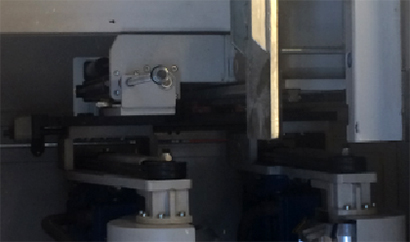

	РЕГУЛИРОВКИ Регулирование межцентрового расстояния между парами вертикальных и горизонтальных узлов- по механическому счетчику.
	БЕЗОПАСНОСТЬ Фрезерные группы снабжены защитными кожухами.

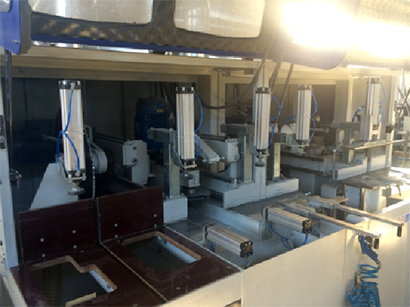

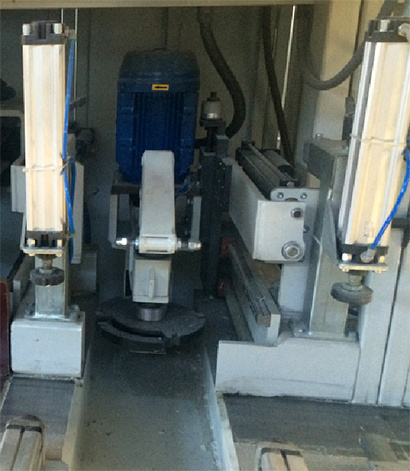

	НАДЕЖНАЯ ФИКСАЦИЯ Мощные пневматические прижимы заготовок исключают смещение детали в процессе фрезерования.
	ЭРГОНОМИЧНОСТЬ Большой защитный кожух защищает от шума и пыли; Управление узлами станка выведено на переднюю панель; Безопасный пуск с 2-х рук.

- Надежная массивная станина позволяет разместить полный комплект исполнительных механизмов, необходимых для производства деталей из профилированного бруса, при этом обеспечивается высокая жесткость системы приспособление-инструмент-деталь;
- Все рабочие группы перемещаются на высокоточных направляющих;
- Фрезерные группы снабжены защитными кожухами. Горизонтальная и вертикальная подача фрез гидропневматическая регулируемая;
- Увеличенная мощность приводов позволяет производить фрезеровку при повышенных скоростях подачи. Имеется возможность регулировки межцентрового расстояния между парами вертикальных и горизонтальных фрез;
- Мощный пневматический прижим заготовок исключает смещение детали в процессе фрезерования.

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:
