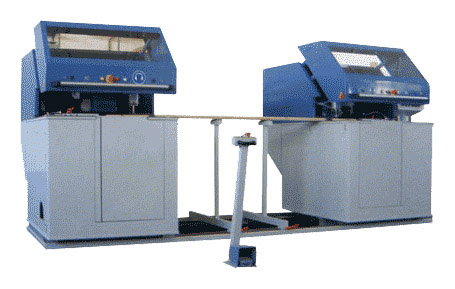

Чашкорезный станок BL Twin

₽ ¥

Цена по запросу

Мы свяжемся для уточнения задачи и предложим оптимальные варианты

Шеф-монтаж: индивидуально !

Гарантия: 12 месяцев

Самая большая

Модели серии:

BL Twin

Макс. сечение обработки: 70 х 160 мм

Узел: чашка

Мощность: 24 кВт

Вес: 2600 кг

Преимущества

Обработка всех четырех сторон бруса выполняется в одном фиксированном положении
Четырехсторонний замочный паз для углового соединения элементов одновременно выполняется с обоих концов бруса
Гидропневматическая система (пневматика с гидродемпфером) подачи с ускоренным перемещением
Высококачественные приводы шпинделей и система перемещения фрезерных узлов
Автоматическая настройка на длину бруса

НАЗНАЧЕНИЕ:

Производство Австрия. Универсальный чашкорезный станок с возможностью фрезерования пазов на заготовке с двух сторон за одну установку. Предназначен для обработки профилированного бруса: фрезерования венцовых чашек с четырех сторон, снятия фаски и торцовки.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Применяется в деревообрабатывающей промышленности и строительной индустрии. Используется для изготовления элементов брусчатых стен с угловым соединением в четырехсторонний замочный паз.

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

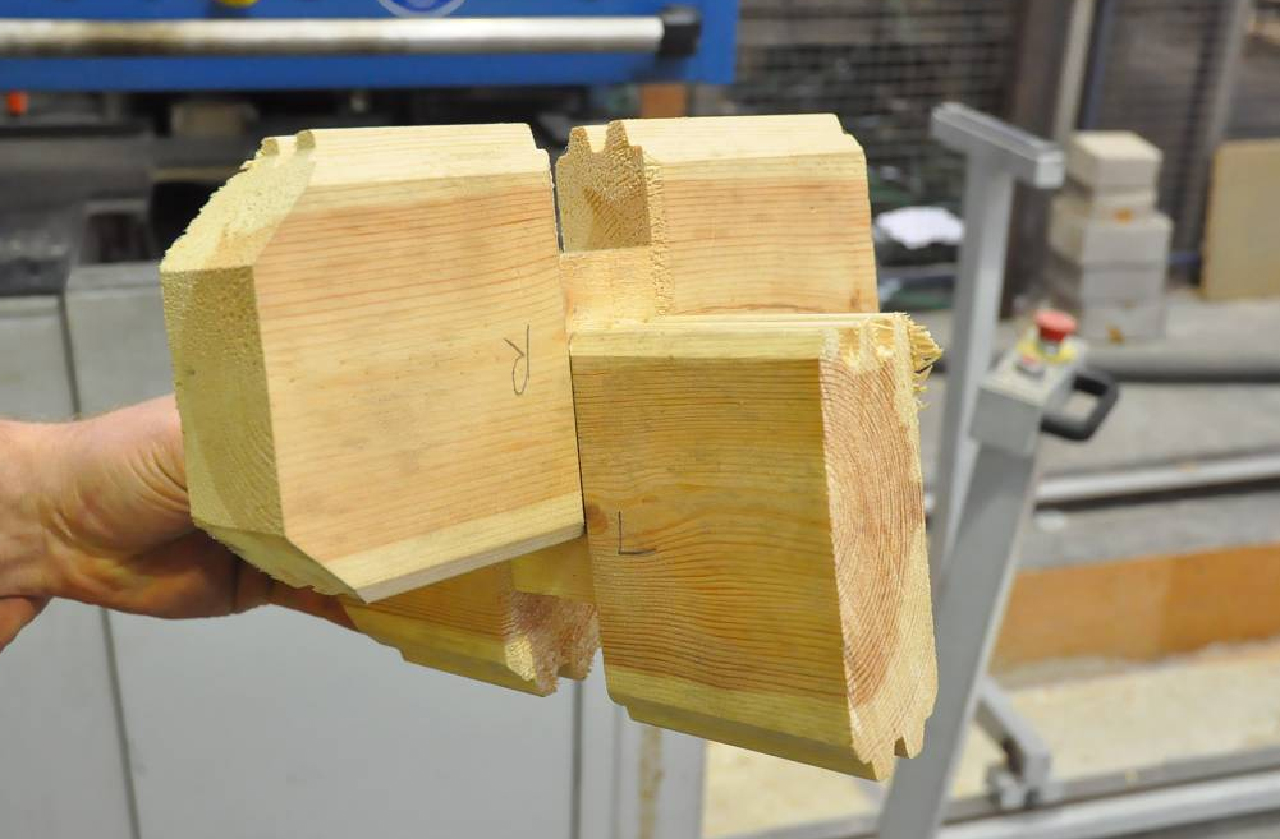

BL Twin пазы на заготовках BL Twin деревянный дом

СХЕМА ОБРАБОТКИ:

Чашкорезный станок KRUSI CM-40 (4 узла) in work

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

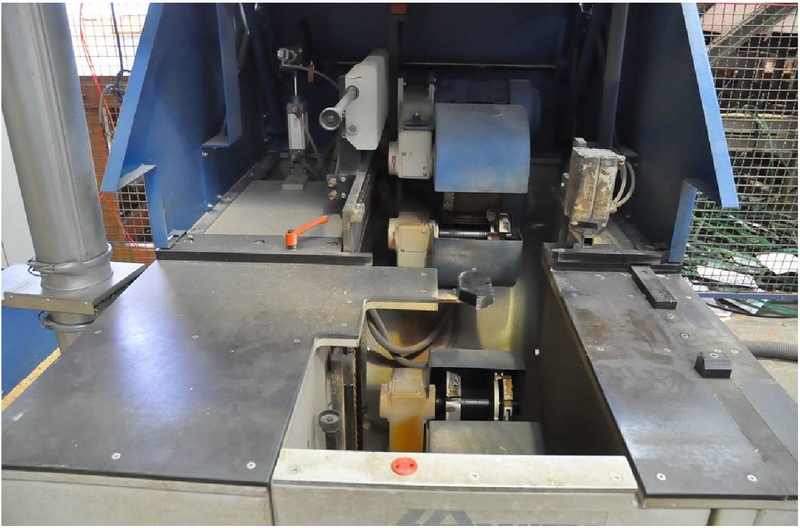

	ЧЕТЫРЕХСТОРОННИЙ ФРЕЗЕРНЫЙ АГРЕГАТ (НЕПОДВИЖНАЯ ЧАСТЬ СТАНКА) Используется для изготовления элементов брусчатых стен с угловым соединением в четырехсторонний замочный паз. Обработка всех четырех сторон бруса выполняется в одном фиксированном положении (с одного установа) при помощи двух вертикальных и двух горизонтальных фрезерных узлов. Подача гидропневматическая с плавной регулировкой скорости и ускоренным перемещением. Управление запуск двумя руками / педаль. Регулировка положения агрегата шпиндель с цифровым счетчиком. Фиксация заготовки (вертикальная) - 1 пневмоцилиндр. Фиксация заготовки (горизонтальная) - 1 боковой. Пневмоцилиндр с функцией выталкивания заготовки. Промежуточная опора для длинных заготовок. Промежуточная опора для длинных заготовок. Дополнительная опора для обработки длинных заготовок. Устанавливается между неподвижной и подвижной частями станка

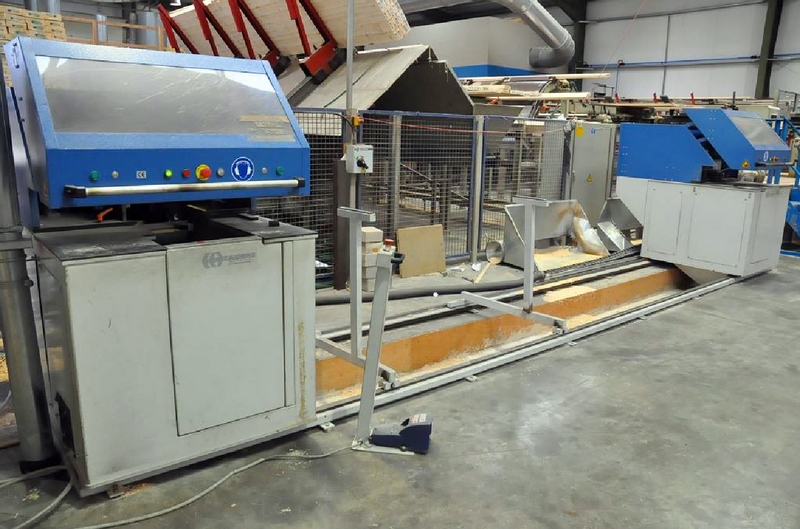

	ЧЕТЫРЕХСТОРОННИЙ ФРЕЗЕРНЫЙ АГРЕГАТ (ПОДВИЖНАЯ ЧАСТЬ СТАНКА) Технические характеристики аналогичны характеристикам неподвижного агрегата. Характеристики системы позиционирования: Привод перемещения редукторный двигатель с инвертером Управление - система позиционирования по одной оси Система измерения перемещений бесконтактная магнитная ± 0,1 мм Станина станка перемещается по высокоточным направляющим рамы Оснащен защитным оборудованием и защитным кожухом с крышкой (автоматически открывающейся при помощи пневматических цилиндров) со смотровым стеклом.
	ПНЕВМТИЧЕСКИЙ УПОР ФРЕЗЕРНЫХ УЗЛОВ Управление кнопка (пневматическое) Управляется контроллером Настройка положения вручную Расположен около четырехсторонних фрезерных узлов для правильного позиционирования заготовки.

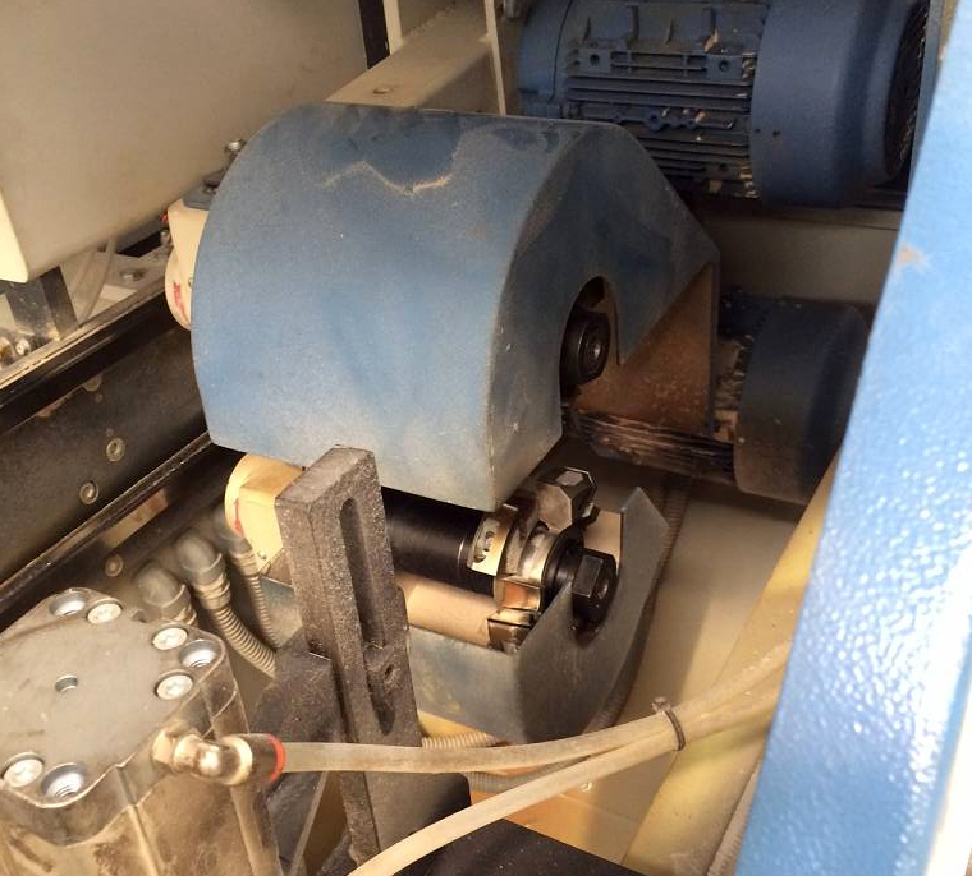

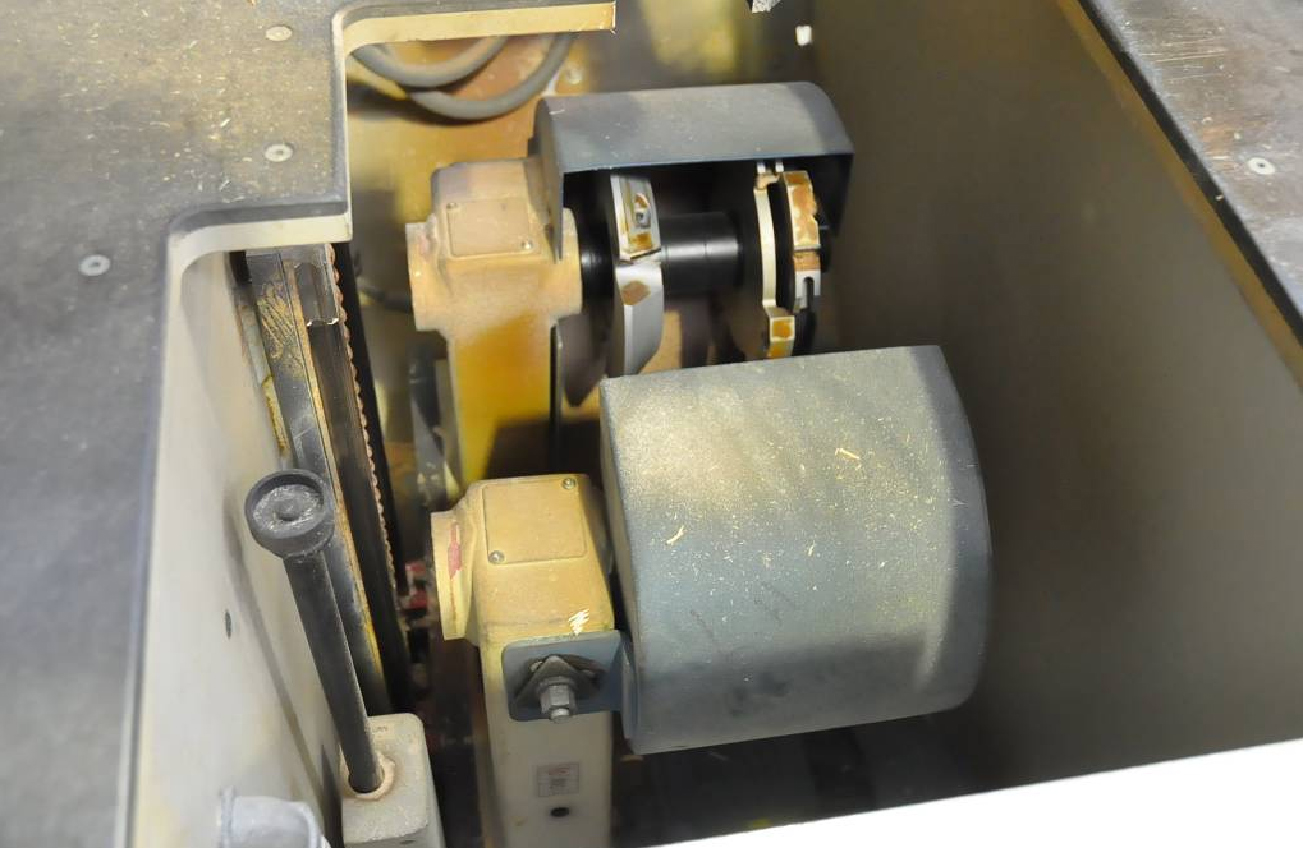

	Фрезерные группы снабжены защитными кожухами
	СОСТАВНАЯ ФРЕЗА Составная фреза для подрезки бруса по длине в размер. Исходная заготовка должна быть предварительно отрезана с допуском +2…3 см на размер. Для подрезки бруса в требуемый размер составные фрезы устанавливаются на верхние шпинделя горизонтальных фрезерных узлов ( необходимо 4 комплекта) Фрезы для снятия фасок Дополнительные фрезы устанавливаются на передний и задний шпинделя вертикальных фрезерных узлов для формирования фасок на торцах бруса с обеих сторон. Для получения чистой поверхности фрезерования без сколов, на станок устанавливается дополнительный маленький стол, являющийся одновременно дополнительной опорой и контрпрофилем фаски.

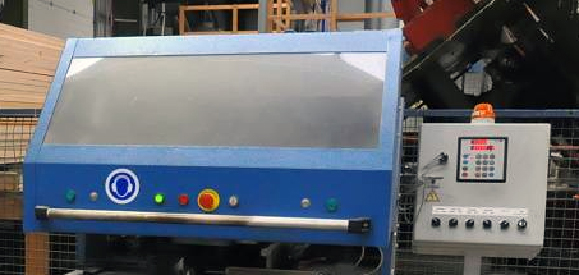

	Большой защитный кожух защищает от шума и пыли Управление узлами станка выведено на переднюю панель Безопасный пуск с 2-х рук

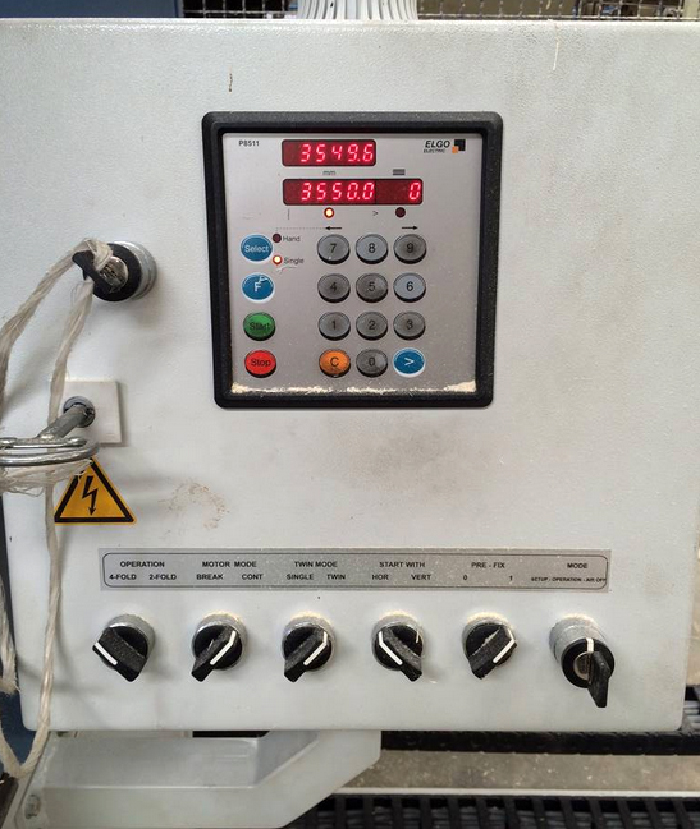

	Удобный пульт управления с цифровой индикацией положения фрез

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

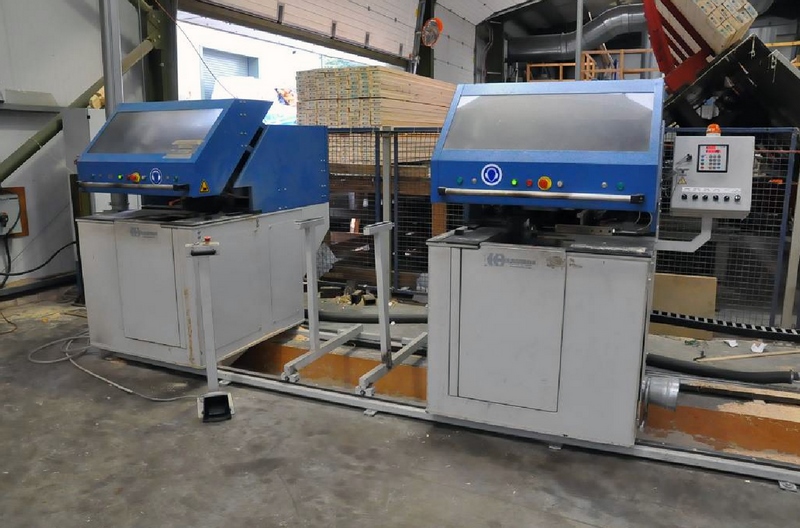

ДВУХСТОРОННИЙ СТАНОК

ФРЕЗЕРОВАНИЕ ВЕНЦОВЫХ ЧАШЕК С 4-Х СТОРОН

СНЯТИЕ ФАСОК И ТОРЦОВКА

ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

КОМПЛЕКТ РЕЖУЩЕГО ИНСТРУМЕНТА

АСПИРАЦИЯ

КОМПРЕССОР
