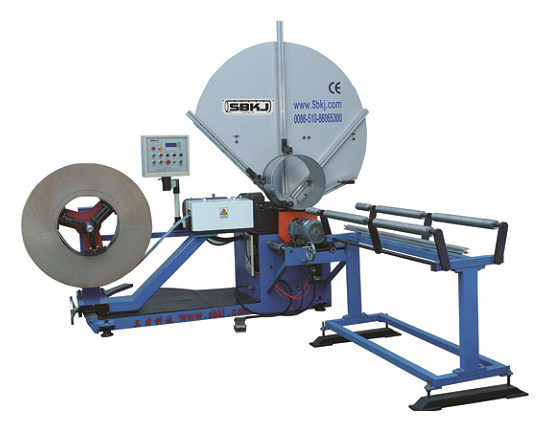

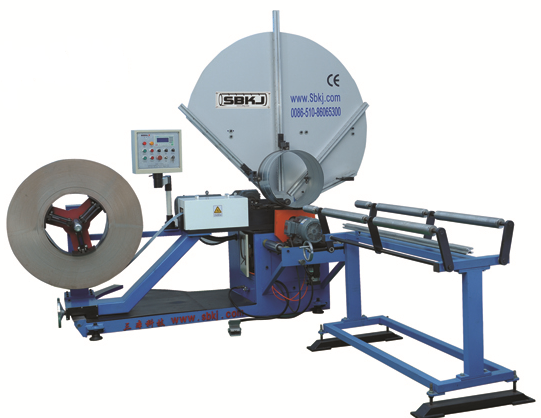

Спирально-навивной станок для произ-ва воздуховодов SBKJ SBTF-1500

Спирально-навивной станок для произ-ва воздуховодов SBKJ SBTF-1500

₽ $ ¥

Цена по запросу

Мы свяжемся для уточнения задачи и предложим оптимальные варианты

Шеф-монтаж: индивидуально !

Гарантия: 12 месяцев

Самая большая

Китай

Диаметр трубы

80 - 1500 мм
Тип отрезного устройства

Фреза
Тип формирующих колец

Полужесткие
Толщина металла

0,4 - 1,2 мм
Вес

1708 кг

Преимущества

Высокое качество готовой продукции при относительно невысокой стоимости станка.
В стандартную комплектацию входит расширенный набор формирующих колец для изготовления диаметров от 80 до 1500 мм

Назначение

Производство прямых участков спирально-навивных воздуховодов

Область применения

Широко применяются производителями систем вентиляции, воздушного отопления и воздухоочистки.

Круглые воздуховоды – это воздуховоды с круглым сечением, могут быть любого диаметра, обычно выполняются из оцинкованного листа или нержавеющей стали.

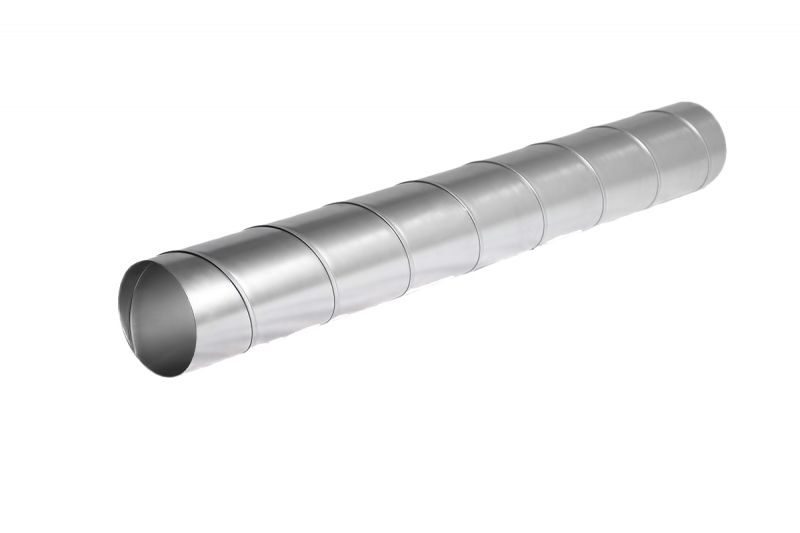

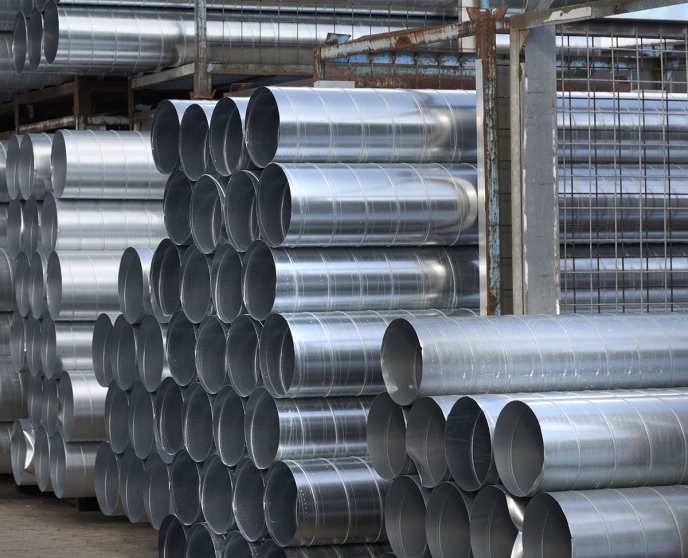

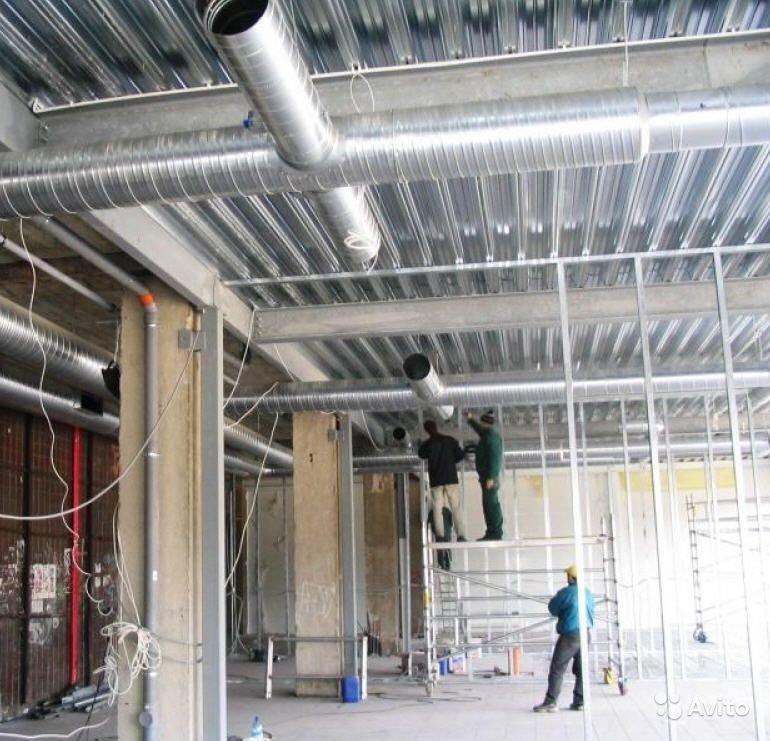

Получаемые изделия

Схема обработки

Конструктивные особенности

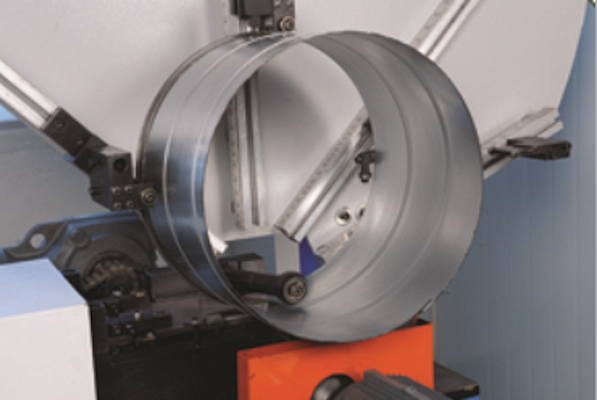

Отрезка фрезой производится без заусенцев и получаемый край получается не острый, что обеспечивает безопасную эксплуатацию. А также для резки толщин больших чем 1,2 мм в станке реализовано устройство плазменной резки.

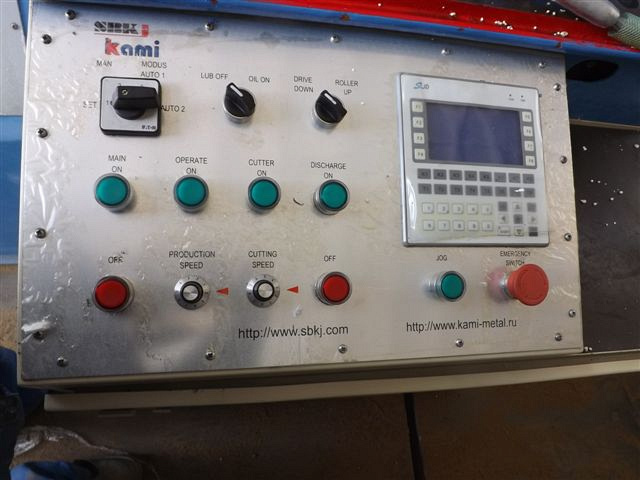

Управление линией осуществляется от системы ЧПУ. В комплект входит CAD/CAM программа. Высокая автоматизация работы линии позволяет добиться высокой производительности производства спирально-навивных воздуховодов.

В комплект поставки входит набор формирующих колец Ø80 - Ø1500 мм

Представляет собой модель с надёжными механизмами, что делает её более производительной, экономичной и функциональной.

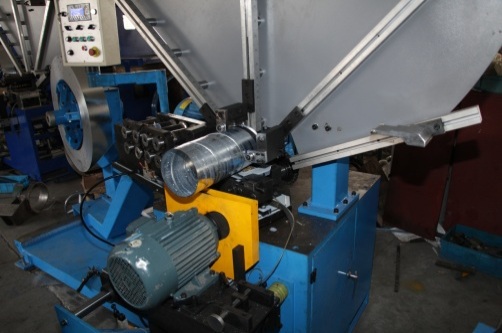

Состоит из размотки рулонного листового материала, выпрямления листа, формирования «замка» на прокатных роликах, процесс навивки с герметичным закрытием «замка» витого воздуховода и отрезка в нужный размер.

Комплектация

Стандартная

С режущей оснасткой и формирующими роликами.

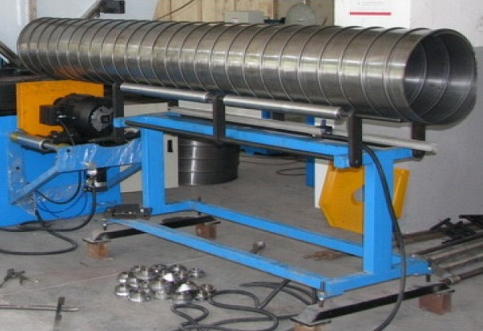

Стол имеет ручную регулировку приемных роликов в зависимости от диаметра трубы.

Вертикальный (макс.1 рулон). Грузоподъемность 1200 кг.

Дополнительная

Стол имеет ручную регулировку приемных роликов в зависимости от диаметра трубы.

Модель

SBTF-1500

Скорость подачи, м/мин

1 - 38

Диаметр трубы, мм

80 - 1500

Мощность главного привода, кВт

5,5

Система управления

PLC - контроллер

Тип отрезного устройства

Фреза

Частота, Гц

Тип формирующих колец

Полужесткие

Толщина металла, мм

0,4 - 1,2

Ширина штрипсы, мм

137

Напряжение, В

380

Длина, мм

3400

Ширина, мм

2070

Высота, мм

2720

Вес, кг

1708
