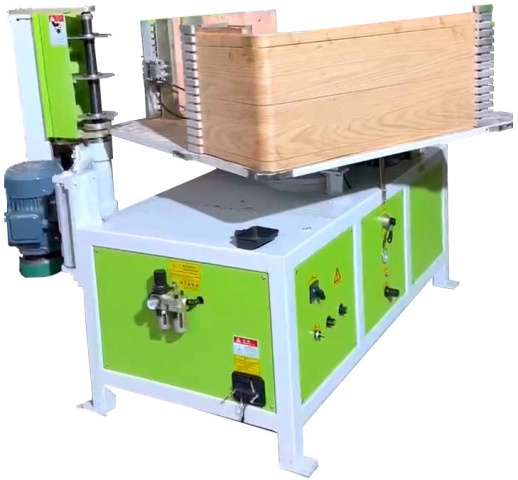

Многопильный копировальный станок карусельного типа MRS 900 copy-saw
Код(ы)
товара: ДО 456145
Модели серии:
MRS 900
Макс. высота пропила: 900 мм
Мощность: 11 кВт
Наклон пилы: нет
Вес: 1700 кг
Преимущества

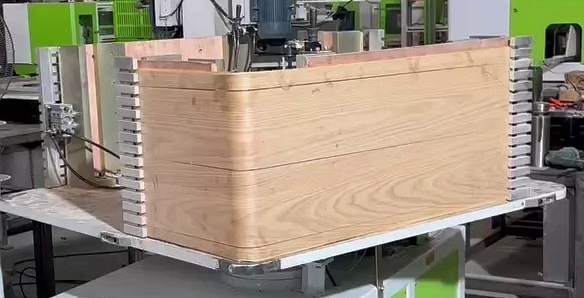

- Возможность обрезки гнутоклееных форм (в том числе раскроя на мелкие заготовки)
- Пневматический зажим заготовок
- Мощный двигатель привода пильного вала - 11 кВт
- Увеличенная высота обработки 900 мм
- Возможность обработки деталей диаметром до 1200 мм
- Верхняя опора пильного вала исключает его биение
- Массивная и жесткая конструкция – вес станка 1700 кг
- 2 аспирационных патрубка для отвода опилок
- Перемещение пильного вала осуществляется с помощью пневмоцилиндра
Назначение
Предназначен для обрезки и одновременного раскроя криволинейных форм на заготовки по копиру.
Область применения
Предприятия и цеха по производству столов, стульев, столярно-строительных изделий, мебели и другие деревообрабатывающие производства.
Схемы обработки
Конструктивные особенности

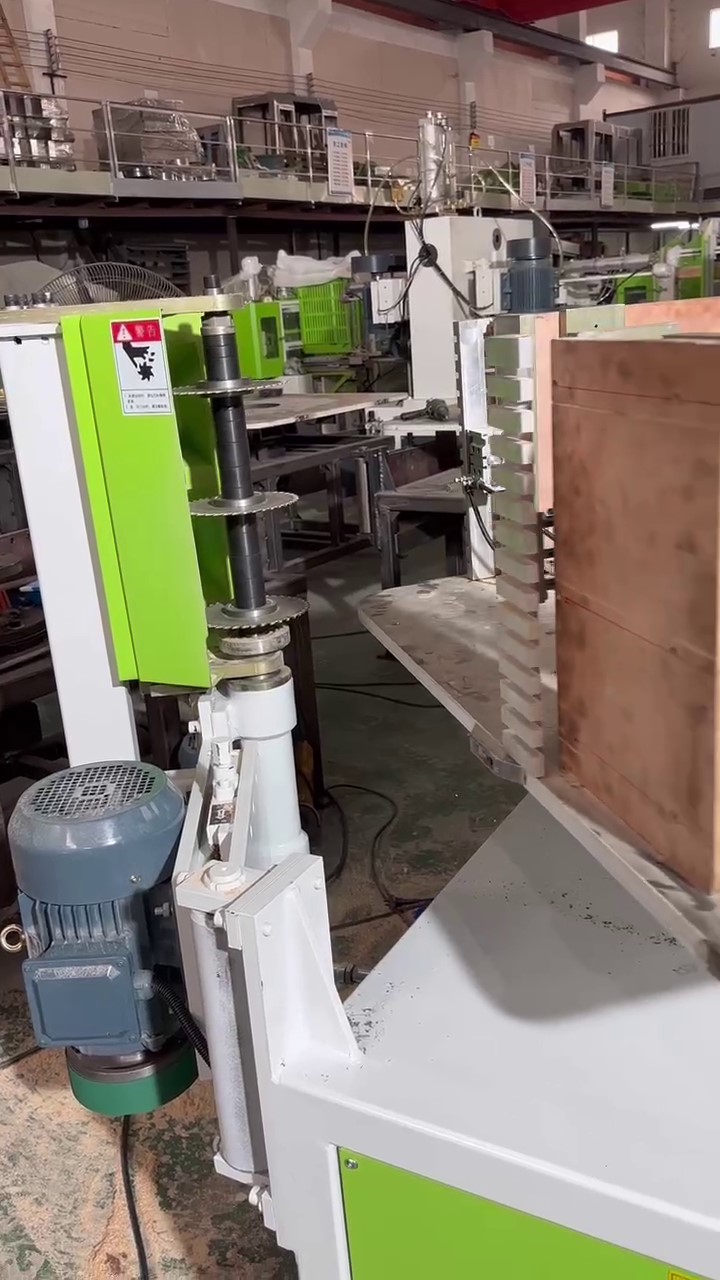

- Пильный вал Ø 40 мм и высотой 900 мм;
- Имеет верхнюю опору, что исключает его биение;
- Копировальный ролик Ø 100 мм находится в основании вала, что позволяет распиливать заготовки на детали по заранее сделанному шаблону;
- Привод вала от мощного двигателя – 11 кВт, посредством ременной передачи;
- Пилы могут быть установлены на нужную высоту с помощью проставочных колец (пильные диски и кольца нужного размера заказываются отдельно).

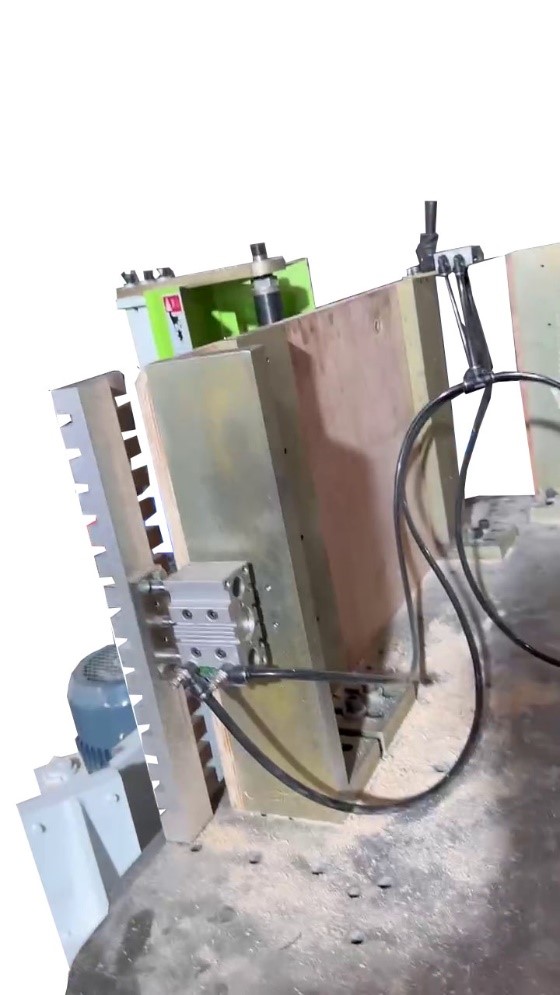

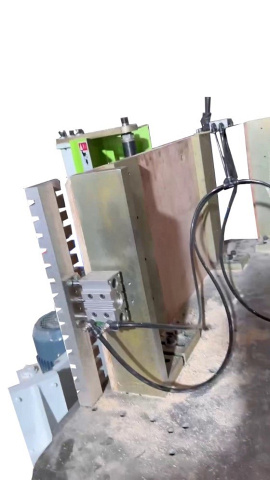

Прижим заготовок осуществляется с помощью пневмоцилиндра. Прижим осуществляется металлической зубчатой гребенкой, что позволяет раскраивать заготовку пилами – распил происходит между зубьев.

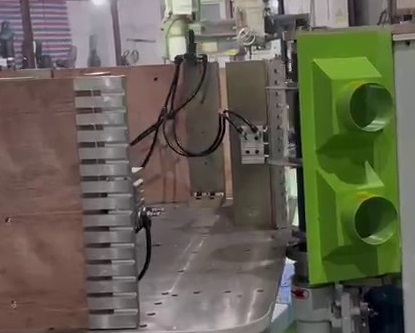

Для удаления опилок на станке установлено 2 круглых аспирационных патрубка.
