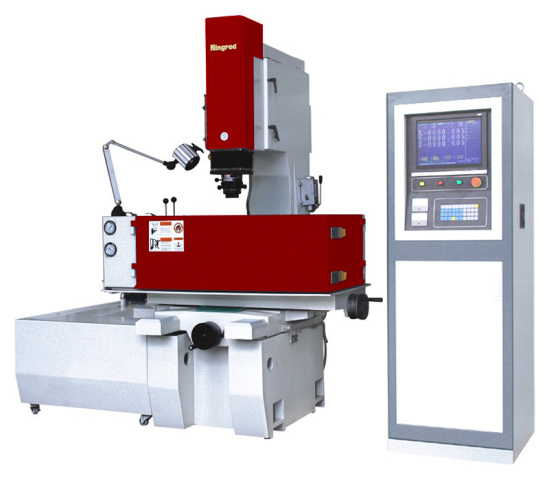

Копировально-прошивной станок IRONMAC ZNC350 ZNC350

Копировально-прошивной станок IRONMAC ZNC350 ZNC350

Код товара: МС 440261

Китай

Размеры рабочего стола

600 х 320 мм
Перемещение по оси X

350 мм
Перемещение по оси Y

250 мм
Перемещение по оси Z

180 мм
Вес

1400 кг

Преимущества

Перемещение по оси Z осуществляется сервоприводом через выскоточную шарико-винтовую пару
Тип управления осями: X,Y- ручное
База данных параметров обработки для различных материалов заготовки и электрод-инструмента
Максимально достижимая шероховатость поверхности Ra 0,3

Назначение

Электроэрозионные копировально-прошивные станки предназначены для объемного копирования, прошивки отверстий в изделиях, маркировки деталей, доводки деталей и инструмента. Позволяют обрабатывать детали из закаленной стали, высокопрочных электропроводных композитных сплавов, титана, графита и т. д. Главное условие - материал должен быть электропроводным.

Система фильтрации рабочей жидкости и малый износ электрода-инструмента обеспечивают высокую точность и стабильность электроэрозионной обработки.

Область применения

Станки используются для изготовления штампов и пресс-форм в автомобилестроении и легкой промышленности.

Получаемые изделия

Штамп для вырубки мелких деталей из полосы

Схемы обработки

Конструктивные особенности

Позволяет создавать управляющие программы без знаний G-кодов при помощи интуитивно понятного графического интерфейса. Данная система помогает обучить оператора даже без опыта работы на электроэрозионном оборудовании.

Оператору предлагаются оптимальные режимы обработки, исходя из обрабатываемого материала, материала электрод-инструмента, шероховатости и точности обрабатываемых поверхностей.

Станина высокой жесткости выполненная из мелкодисперсного чугуна марки «Механит» обеспечивает длительный срок эксплуатации.

Комплектация

Стандартная

Позволяет закреплять электрод-инструменты различной формы, а регулировка по осям позволяет точно спозиционировать его относительно заготовки.

Оправка для крепления электрод-инструмента

Для улучшения визуального контроля обработки.

Модель

ZNC350

МС 440261

ЦЕНА

1 420 233 ₽

Перемещение по оси Z, мм

180

Размеры рабочего стола, мм

600 х 320

Размер рабочей ванны, мм

1080 х 580 х 350

Макс. нагрузка на стол, кг

700

Перемещение пиноли (Z2), мм

200

Макс. расстояние до рабочего стола, мм

350

Макс. вес электрода, кг

Объем бака рабочей жидкости, л

470

Перемещение по оси X, мм

350

Перемещение по оси Y, мм

250

Модель

100A

Макс. сила тока, А

100

Метод контроля по оси Z

замкнутый

Мин. перемещение, мм

0,005 мм (X, Y) / 0,001 (Z)

Макс. отрабатываемое значение, мм

9999,995 (X, Y) / 9999,9999 (Z)

Тип контроллера

промышленный

Макс. производительность, мм³/мин

700

Относительный износ электрод-инструмента, %

< 0,2

Макс. достижимая шероховатость поверхности Ra, мкм

0,3

Габаритные размеры генератора, мм

790 x 820 x 1850

Вес генератора, кг

260

Длина, мм

1460

Ширина, мм

1490

Высота, мм

2200

Вес, кг

1400
