Оптоволоконная установка лазерного раскроя IRONMAC 3015C

Оптоволоконная установка лазерного раскроя IRONMAC 3015C

Код товара: ЛО 453109

Китай

Другие модели:

< IRONMAC C

Перемещение по осям X / Y / Z

3030 x 1520 x 100 мм
Мощность излучения резонатора

1500 Вт
Макс. скорость портала

100 м/мин
Ускорение осей X / Y, G

1,2
Вес

2100 кг

Преимущества

Мощная цельно-сварная станина толщиной стенок 10 мм
Время обработки от чертежа до готового изделия: 10 - 15 минут
Режим работы в 1 - 3 смены с тех. перерывами
Масштабируемая платформа
Производство любых деталей из плоского металлического листа

Назначение

Оптоволоконная* установка лазерного раскроя IRONMAC C обеспечивает скоростную чистовую резку листовых металлов (чёрные, нержавеющие, цветные) в автоматизированном режиме.

* технология оптоволоконного раскроя является наиболее современным способом резки листового металла. Работа оборудования основана на генерации лазерного излучения оптоволоконным резонатором.

Лазерная установка IRONMAC C отличается большой рабочей зоной - от 3000 х 1500 мм и массой 5000 кг. Перемещение портальной системы 120 м/мин позволяют производить обработку на высокой скорости.

Модель поддерживает работу в 1-2 смены, а также может эксплуатироваться и до 3 смен, но при этом необходимо делать технологические перерывы. В конструкции оборудования установлены легко заменяемые стандартные унифицированные компоненты:

резонатор;
режущая лазерная головка;
стойка ЧПУ.

Область применения

Оборудование востребовано во многих производственных сферах, осуществляющих заготовительные операции:

машиностроение;
авиакосмическая промышленность;
металлургия;
предприятия нефтегазовой сферы;
мебельные фабрики;
автомобильное производство.

Металлообрабатывающая промышленность

Пищевая промышленность

Художественная резка по металлу

Нефтегазовая промышленность

Схемы обработки

Процесс лазерной резки

Конструктивные особенности

Отдельно стоящий шкаф управления с кондиционированием и вентиляцией

Все электрические компоненты и лазерный источник встроены в независимый шкаф управления с пылезащитной конструкцией, увеличивающей их срок жизни.

Шкаф управления оборудован воздушным кондиционером для автоматического поддержания постоянной температуры.

PAD-дизайн дисплея + пульт дистанционного управления

Вертикально-ориентированный экран, отличающийся от обычных горизонтальных экранов, с хорошей скоростью обработки информации, высоким контрастом, яркостью, высоким разрешением и низким потреблением мощности. Низкая отражательная способность - удобство работы в любых условиях.

Портал из авиационного алюминия характеризуется высокой прочностью и легкостью конструкции. Высокая скорость резки и долговечность станка без деформации.

Стандартная комплектация

Новое поколение режущих голов с автофокусировкой (BM110 ≤ 3 кВт, BM114A ≤ 6 кВт) выпущенных швейцарской компанией Raytools, оснащены встроенным линейным приводом, который меняет положение фокусирующей линзы в диапазоне 22 / 24 мм.

Головы Raytools оснащены водяным охлаждением, системой защиты оптики от пыли и обратного излучения, а также датчиком контроля высоты. А модульная конструкция головы позволит в считанные минуты производить замену оптических элементов и их обслуживание.

Резонатор (лазерный источник) Raycus или IPG

Raycus (Китай) от 3000 Вт до 6000 Вт

IPG (Германия) от 3000 Вт до 6000 Вт

Резонатор (лазерный источник) Raycus или IPG

Cypcut - это качественная система управления лазерной резки, чтения любых форматов файлов, проектирование и контроль обработки в целом, один набор программного обеспечения может завершить весь процесс.

ось X 2 х 850 Вт YASKAWA (Япония)
ось Y 1 х 1800 Вт YASKAWA (Япония)
ось Z 1 х 400 Вт PANASONIC (Япония)

HIWIN признается как одна из немногих компаний в мире, способных производить линейные направляющие самых высоких степеней точности. В настоящее время HIWIN - это одна из ведущих компаний, производящих линейные направляющие для европейских и азиатских рынков.

Основной элемент механической системы станка: по нему происходит перемещение портальной системы. Высокая точность, долговечность, закаленная и шлифованная сталь.

Привод X, Y - рейка-шестерня УУС (Тайвань)

Элемент для стабилизации движения головы в вертикальной плоскости по оси Z.

Привод Z - прецизионная ШВП TBI (Тайвань)

Пневмоаппаратура, связанная с газоподачей (кислород, азот, воздух): газовая консоль, пневмопроводы, пропорциональные клапаны.

Пневматические элементы ARTAC / SMC (Япония)

Электроника станка: реле, автоматические выключатели, контроллеры осей.

Электрические элементы Schneider (Франция)

Предназначен для преобразования крутящего момента с сервопривода на поступательное движение портальной системы.

Предназначен для охлаждения лазерной головы. Основан на принципе работы: циркуляция хладагента в замкнутом контуре между головой и чиллером.

Предназначена для удаления газов и паров металлов, пыли, возникающих при резке изделий.

Управление движением портальной системы, лазерной головы. Функция старт/стоп программы обработки. Запуск программы с дальних точек рабочего стола.

Мощная цельно-сварная станина толщиной стенок 10 мм с усиленными ребрами жесткости, гарантия на прочность и деформации - 20 лет.

Ёмкостной датчик высоты и неровности листа

Отличительные особенности волоконных лазеров

Длина излучения волны у волоконного лазера l = 1,09 мкм. Такая длина волны дает волоконному лазеру ряд преимуществ:

излучение с такой длиной волны будет прекрасно фокусироваться через стеклянные линзы, что позволяет сэкономить денежные средства при установке фокусирующей системы;
излучение с такой длиной волны может передаваться по волокну на большие расстояния. Поэтому сама лазерная установка может находиться в удобном для работы месте, а волокно от лазерной установки уже непосредственно протягивается на место сварки.

Такое коротковолновое излучение очень интенсивно поглощается металлом:

малый размер выходной апертуры луча (300 мкм) позволяет сфокусировать конечный лазерный луч в очень маленькую точку;
у волоконного лазера малая расходимость луча, следовательно, увеличивается фокусное расстояние.

высокий, по сравнению с другими источниками, КПД - h = 35%. Например, эффективность газовых лазеров составляет всего h = 5%;
создание излучателей высокой мощности (до 100 кВт) – излучение нескольких волоконных лазеров можно объединить в одно;
низкая теплоотдача – лазеру не нужна система интенсивного охлаждения, поэтому его конструкция компактная, простая в обслуживании и ремонте.

волоконные лазеры не требуют сложной настройки, юстировки и чистки;
для установки оборудования не нужны специальные условия;
компактность – лазер занимает от 20 м² производственного помещения;
передача излучения по оптоволоконному кабелю;
время работы до 100 000 часов благодаря низкой нагрузке на диоды и волокно;
полная готовность к эксплуатации – лазер не требует долговременной наладки;
использование фокусирующих линз позволяет обойтись без сторонней дорогостоящей фокусирующей системы;
высокая эффективность резки.

Модель

IRONMAC 3015C

ЛО 453109

ЦЕНА

2 517 354 ₽

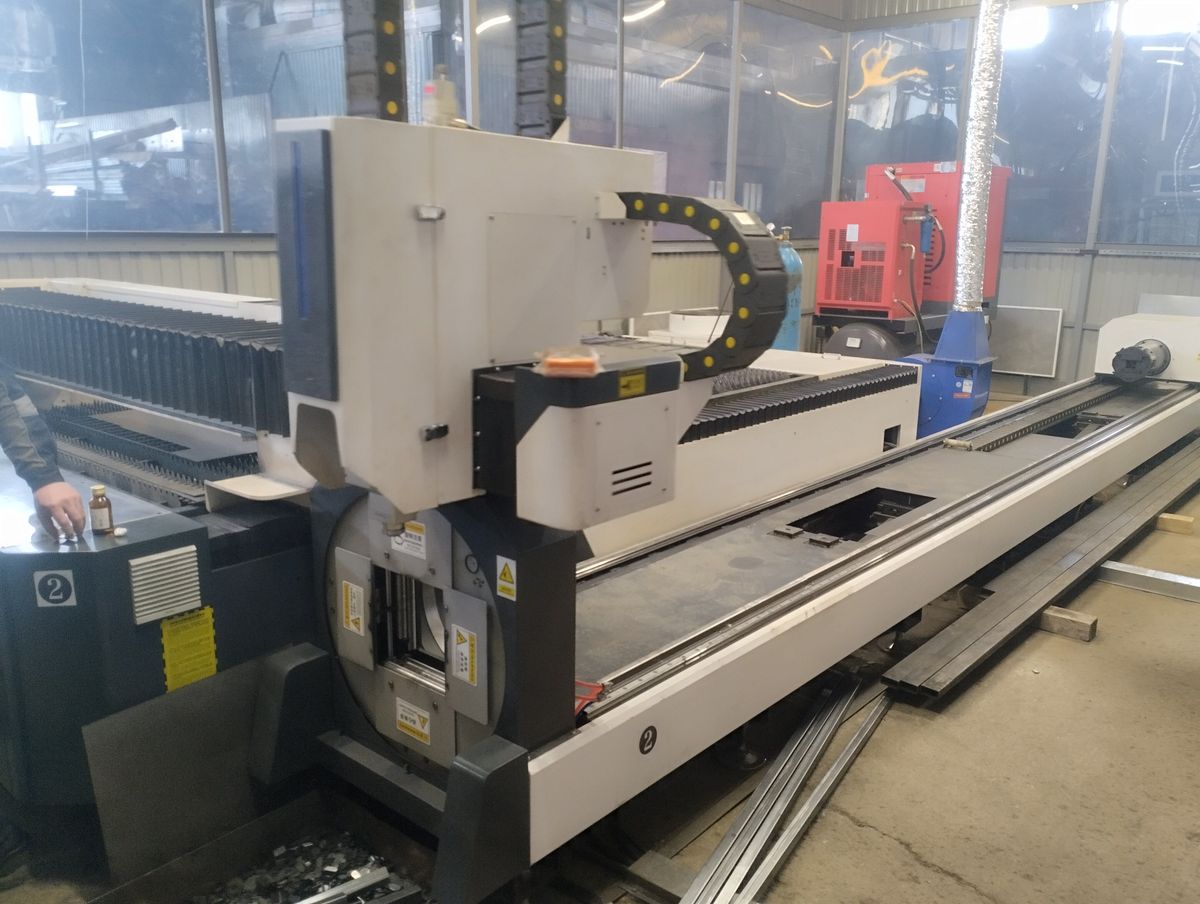

Модуль для резки труб

Сменные паллеты

Кабинетная защита

Обрабатываемый металл

тонкий

Толщина металла, мм

Система ЧПУ

FSCUT

Рабочая зона (Х x Y), мм

3000 x 1500

Перемещение по осям X / Y / Z, мм

3030 x 1520 x 100

Мощность излучения резонатора, Вт

1500

Точность геометрического размещения осей X / Y, мм

≤ 0,02 (от всего расстояния)

Макс. скорость портала, м/мин

100

Точность позиционирования, мкм/м

± 0,03

Точность репозиционирования, мм/м

0,02

Ускорение осей X / Y, G

1,2

Ширина реза, мм

0,1 - 0,5

Шероховатость в зоне реза, мкм

Ra 3,2 - 25,4

Режущая способность, мм

Согласно возможностям резонатора

Мин. задаваемое перемещение, мм

0,001

Сечение направляющих, мм

Макс. нагрузка на стол, кг

500

Передача по осям X / Y

Шестерня-рейка YYC (Тайвань)

Поддерживаемое программное обеспечение

CAD, CorelDRAW plt., AI., dxf. и т. д.

Экран

Смазка

Автосмазка

Фаза

Напряжение, В

380

Частота, Гц

Класс защиты

IP54

Вид охлаждения

Водяной чиллер

Длина волны лазерного излучения, нм

1070

Общая мощность, кВт

Передача по оси Z

Шарико-винтовая пара

Ускорение оси Z, G

Длина, мм

4440

Ширина, мм

2360

Высота, мм

1750

Вес, кг

2100
