Копировально-фрезерный станок OMRM 117W

Копировально-фрезерный станок OMRM 117W

₽ $ ¥

Цена по запросу

Мы свяжемся для уточнения задачи и предложим оптимальные варианты

Шеф-монтаж: индивидуально !

Гарантия: 12 месяцев

Самая большая

Турция

Частота вращения

11 000 об/мин
Вес

135 кг

Преимущества

Фрезерование и сверление отверстий под стандартную петлю за один установ
Система подачи СОЖ для фрезерования алюминиевого профиля
Базирующая линейка для фрезерования профилей маленького сечения
Универсальный шаблон толщиной 4 мм с возможностью замены
Вертикальные и горизонтальные ограничители глубины фрезерования

Модель

117W

Частота вращения, об/мин

11 000

Диаметр фрезы, мм

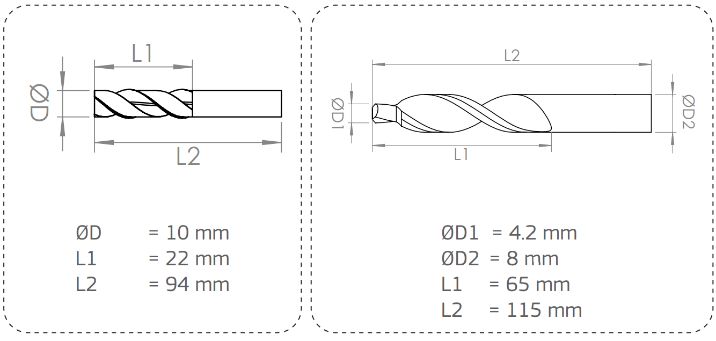

Ø10 - 94 x h22 / Ø8 - 115 x h65

Мощность мотора фрезы, кВт

1,1

Мощность мотора сверлильной группы, кВт

0,7

Скорость вращения двигателя, об/мин

2810

Напряжение, В

380

Мин. высота профиля, мм

Макс. высота профиля, мм

110

Макс. ширина профиля, мм

150

Длина, мм

1630

Ширина, мм

845

Высота, мм

1450

Вес, кг

135

Назначение

Копировально-фрезерный станок OMRM 117W предназначен для фрезерования прямолинейных и криволинейных контуров, пазов и гнезд, а также сверления и зенкования отверстий в алюминиевом и ПВХ профиле.

Область применения

Оборудование применяется в мебельном, багетном, дверном и оконном производстве. Копировально-фрезерный станок OMRM 117W используется для получения профиля различной формы с идеальной повторяемостью размеров.

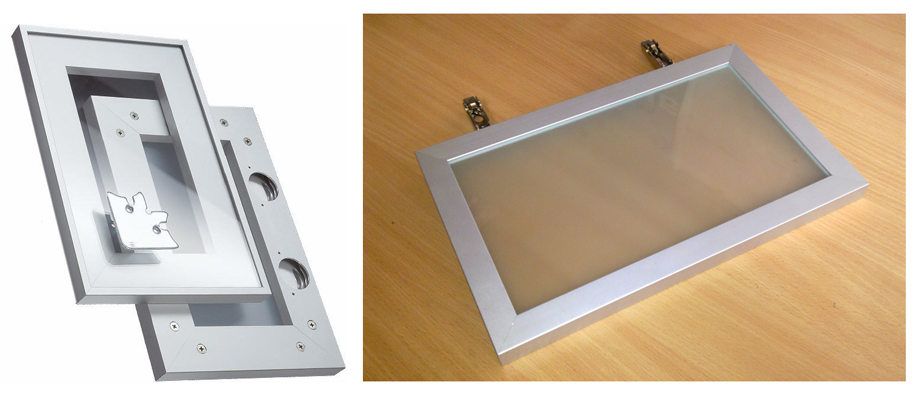

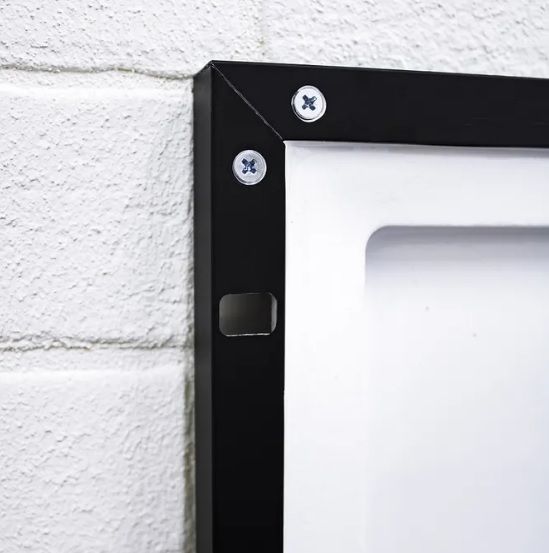

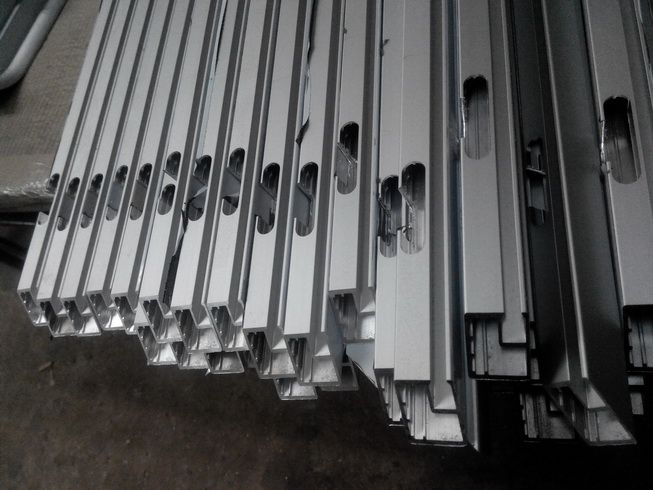

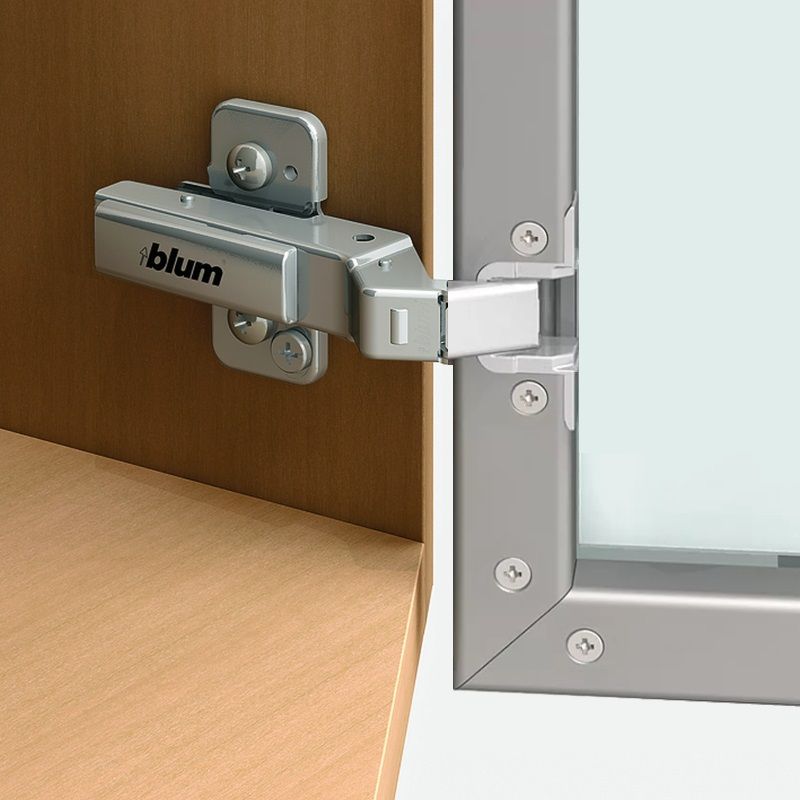

Получаемые изделия

Схема обработки

Конструктивные особенности

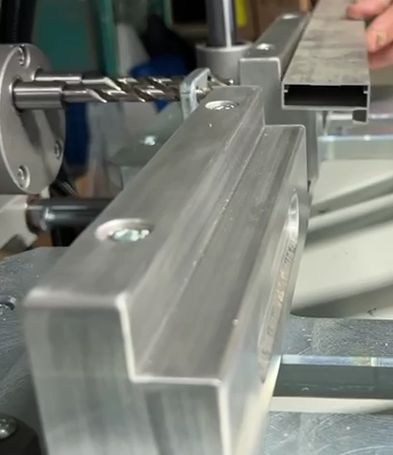

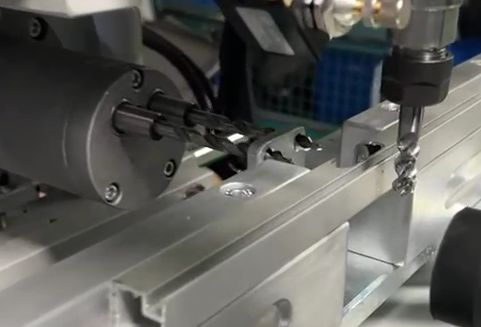

Станок оснащен фрезой и 2-я сверлами для сверления и зенковки отверстий.

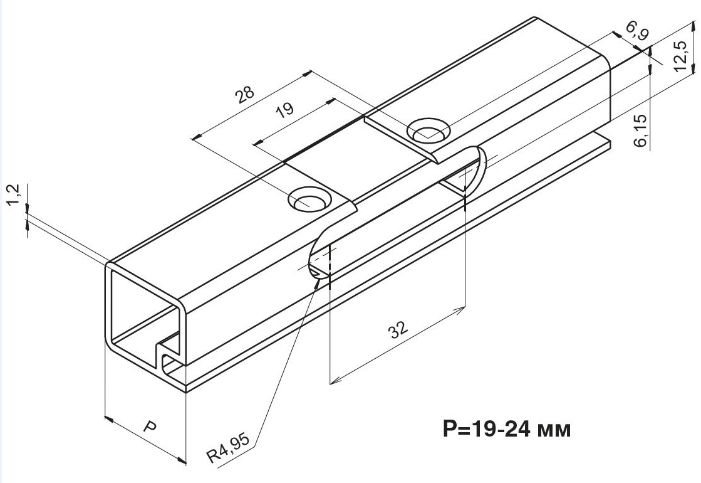

Компоновка и инструмент подобран под стандартную петлю.

Расстояние между сверлами 28 мм.

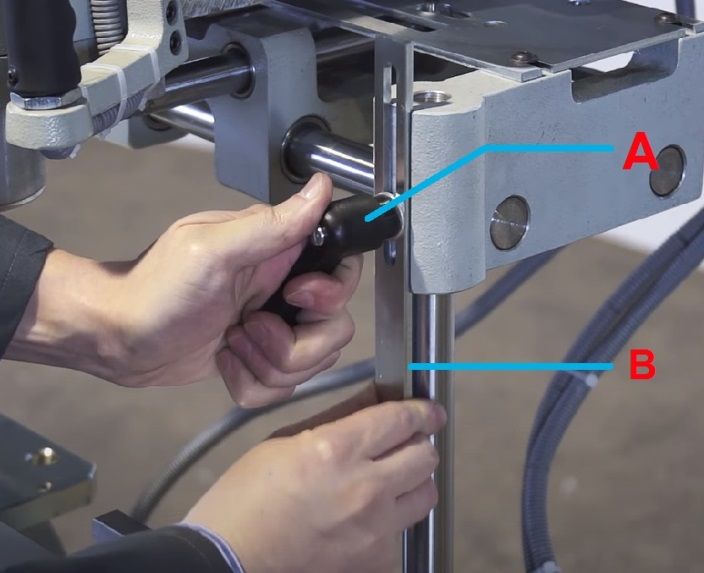

A. Фиксатор ограничительной пластины.

B. Ограничивающая по глубине фрезерования пластина.

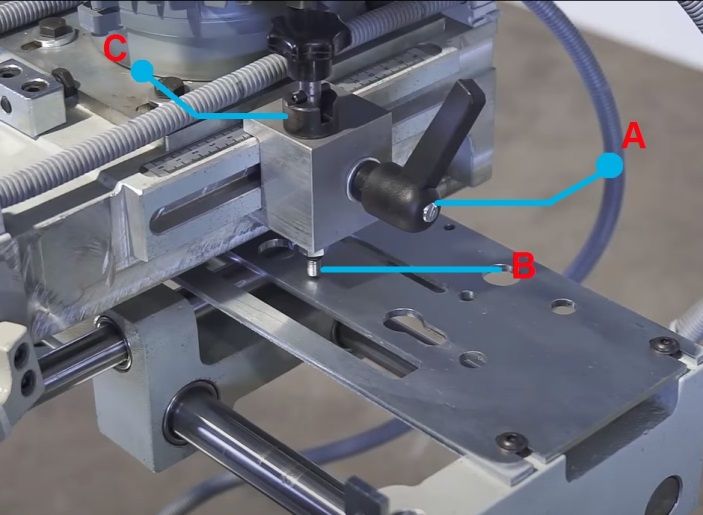

A. Регулировка положения фрезера по ширине профиля осуществляется при помощи линейной шкалы с удобным фиксатором

B. Копир с соотношением фрезерования 1:1

C. Фиксатор положения копира

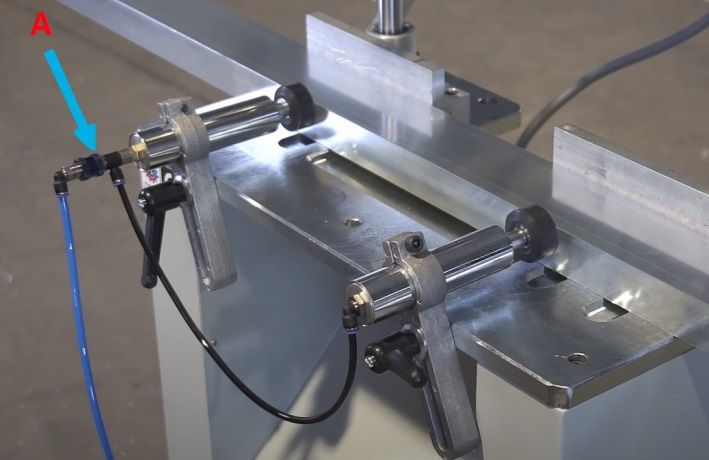

A. Пневматический клапан, осуществляющий переключение воздушного потока пневмо-зажимов.

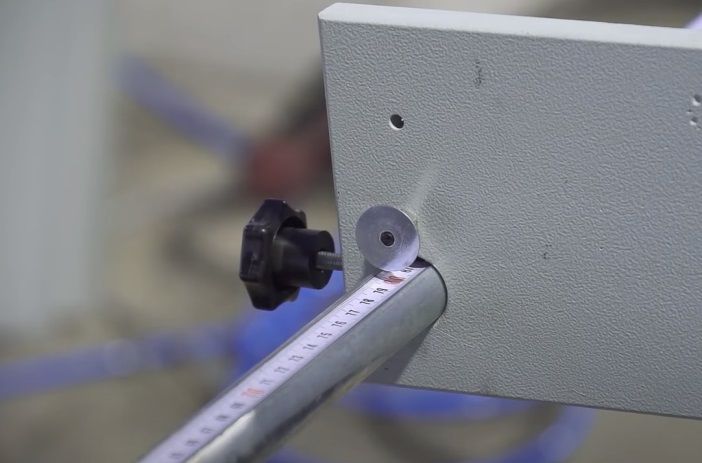

Удобное базирование заготовки по упору. Упор настраивается на заданную длину.

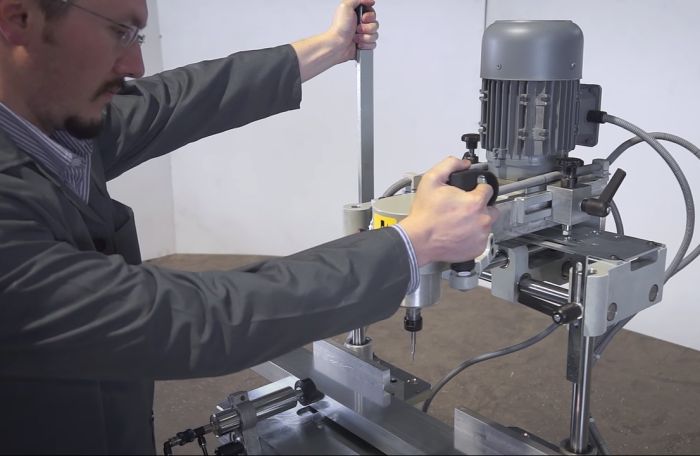

Станок оснащен удобными рукоятками для вертикального и горизонтального перемещения двигателя для фрезерования фурнитурного паза. Плавность перемещения осуществляется амортизаторами.

Линейка имеет фрезерованный канал для базирования профилей сложной формы и позиционирования заготовок небольшого размера.

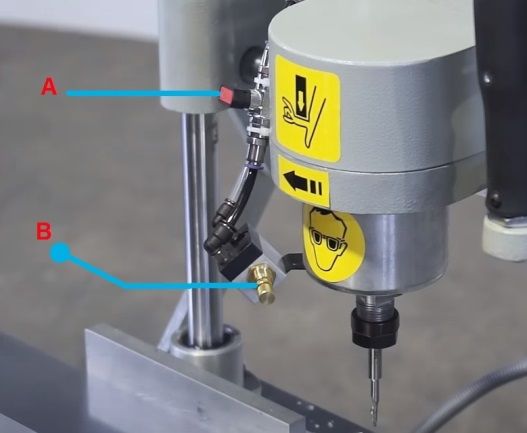

A. Открытие крана подачи СОЖ.

В. Регулировка распыления.

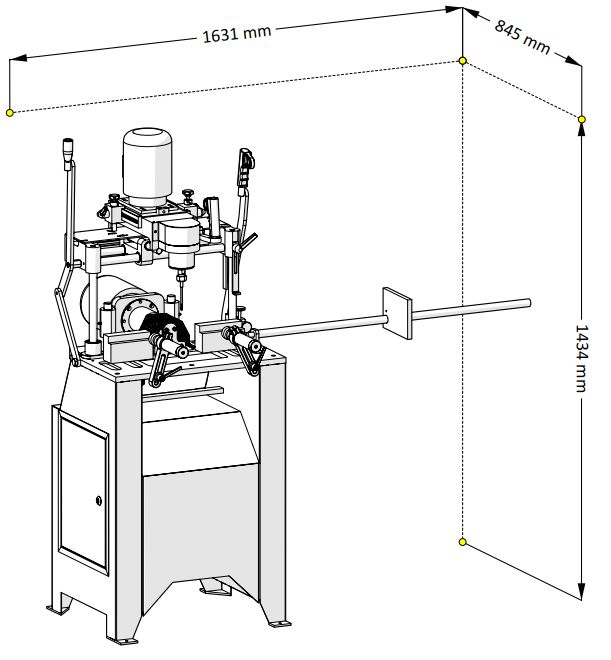

Габаритные размеры
