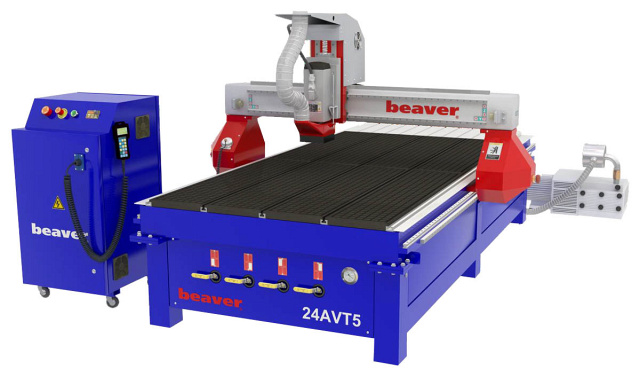

Фрезерный станок с ЧПУ Beaver 24AVT5 NEW

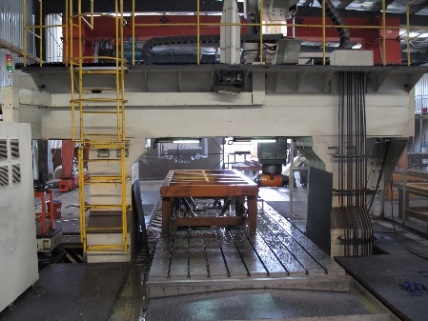

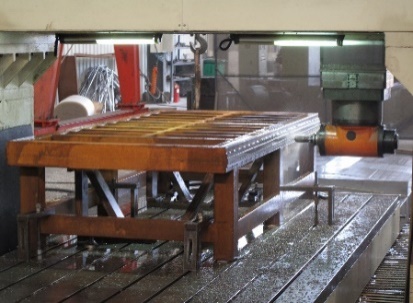

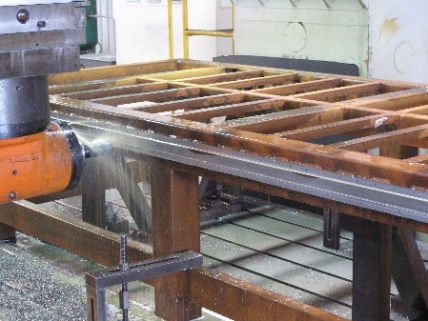

Собрана из двух цельносварных частей, выполненных из толстостенных стальных труб прямоугольного сечения толщиной 6 - 8 мм, что обеспечивает высокую степень жесткости конструкции станка, устойчивость к статическим и динамическим нагрузкам, поглощает вибрацию при работе. Высокая геометрическая точность фрезерованных площадок под направляющие достигается за счет технологической возможности обработки станин за одну установку на металлообрабатывающих центрах с ЧПУ. Это дает возможность получить гарантированно высокую точность и качество при обработке заготовок любых размеров.

Выполнена из толстостенных стальных труб прямоугольного сечения толщиной, что обеспечивает высокую степень жесткости конструкции станка, устойчивость к статическим и динамическим нагрузкам, поглощает вибрацию при работе. Высокая геометрическая точность фрезерованных площадок под направляющие достигается за счет технологической возможности обработки станин за одну установку на металлообрабатывающих центрах с ЧПУ. Это дает возможность получить гарантированно высокую точность и качество при обработке заготовок любых размеров.

Изготовлен из толстостенных стальных труб прямоугольного сечения толщиной 8 мм (усиленных до 16 мм в местах сопряжений), что обеспечивает высокую степень жесткости портала станка, устойчивость к статическим и динамическим нагрузках. Высокая геометрическая точность фрезерованных площадок под направляющие достигается за счет технологической возможности обработки порталов за одну установку на металлообрабатывающих центрах с ЧПУ. Данная конструкция возможность получить гарантированно высокую точность и качество при обработке заготовок практически из любых материалов на предельно возможных максимальных скоростях обработки.

Портал установлен на литые чугунные опоры, увеличивающие жесткость конструкции портала, а также повышающие устойчивость к деформациям. Увеличенная базовая опорная площадка имеет «Т» образную форму с шестью крепежными отверстиям, что позволяет значительно увеличить нагрузочные показатели станка, без потери качества обработки.

За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала, суппорта и высокооборотного шпинделя по осям X, Y и Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров. Станки beaver - единственные станки для деревообработки, на которые устанавливаются направляющие premium класса «THK».

Позволяет обеспечить необходимую смазку направляющих по осям перемещения X, Y, Z, при этом количество смазочного материала четко дозировано и расходуется в минимальном количестве. Данная картриджная система позволяет значительно снизить время на обслуживание станка и риск повреждения направляющих за счет недостаточного или избыточного количества смазочного материала. Самосмазывающиеся подшипники THK способны работать до 5000 км без обслуживания. Превосходная защита от пыли, особенно в производстве мебели и деревообработке.

Имеют специальный форму и изгиб предотвращающий попадание обрезков и пыли на направляющие в процессе обработки.

В целях снижения уровня вибраций во время обработки проведена модернизация шпиндельной площадки. Увеличено сечение литой конструкции, добавлены дополнительные ребра жесткости, а также установлены усиленные направляющие и ШВП. Данная модернизация повысила скоростные характеристики особенно во время обработки с трехосевой интерполяцией.

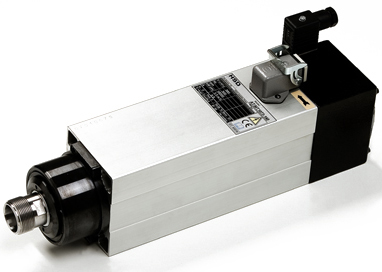

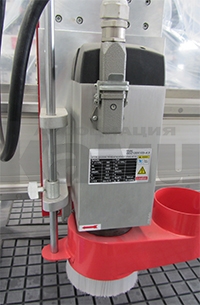

В основу конструкции шпинделя положены лучшие конструктивные решения ведущего мирового производителя шпинделей - компании HSD (Италия). Высокая частота вращения (18 000 об/мин) и достаточная мощность (5,5 кВт) дает возможность осуществлять обработку деталей из древесины, а также ДСП, МДФ, пластика, акрилового стекла и других материалов для изготовления мебели, дверей, рекламной и сувенирной продукции с высоким качеством.

Охлаждение двигателя воздушное от вентилятора, установленного на валу шпинделя.

Оптимальная частота вращения (24 000 об/мин) и достаточная мощность (7,0 кВт) - дает возможность осуществлять обработку деталей из древесины, а также ДСП, МДФ, пластика, акрилового стекла и других материалов для изготовления различной продукции с высоким качеством. Охлаждение двигателя воздушное.Компания «HSD» имеет более 20-ти летний опыт производства шпинделей. Шпиндели этой компании работают в станках практически всех ведущих мировых производителей оборудования.

Осуществляет автоматический контроль длины инструмента и позволяет, начиная работу, быстро ввести данные о поверхности стола (Z = 0) и о высоте материала. Обеспечивает быстрый ввод параметров, защиту поверхности стола, что повышает производительность станка и уровень безопасной работы.

В отличие от передач с прямыми зубьями, косые входят в зацепление постепенно, а не сразу по всей длине. Косозубое зацепление не имеет зоны однопарного зацепления. В прямозубой передаче нагрузки на зубья прикладывается мгновенно. Зубья в косозубых передачах нагружаются постепенно по мере захода их в зону зацепления, в зацеплении всегда находится как минимум две пары зубьев. Данные факторы определяют плавность работы косозубого зацепления, а также снижение шума и дополнительных динамических нагрузок по сравнению с прямозубым зацеплением. Использование косозубых передач в конструкциях фрезерных станков с ЧПУ Beaver позволило значительно повысить нагрузочные характеристики и увеличить скоростные показатели.

Установленные на каждом узле для перемещения по всем осям, обеспечивают точное позиционирование портала и шпинделя в соответствии с заданной программой при высокой скорости перемещения. Данные шаговые двигатели хорошо зарекомендовали себя высокой степенью надежности.

Шаговый электродвигатель – это электромеханическое устройство, преобразующее сигнал управления в угловое перемещение ротора с фиксацией его в заданном положении. Современные шаговые двигатели являются, по сути, синхронными двигателями без пусковой обмотки на роторе, что объясняется частотным пуском шагового двигателя. Последовательная активация обмоток двигателя вызывает дискретные угловые перемещения (шаги) ротора.

Изменение конструкции узла передачи крутящего момента с ременной передачи на планетарные редукторы «SHIMPO-NIDEC» позволили значительно улучшить показатели оборудования, а именно:

• Реализовать большие удельные мощности при обеспечении высокой нагрузочной способности и минимальных габаритах привода;
• Получить гораздо более высокий КПД;
• Облегчить конструкцию, т.к. данные редукторы вдвое компактней и в три раза легче редукторов других типов, имеющих аналогичные характеристики;
• Уменьшить время на техническое обслуживание оборудования, т.к. данные редукторы не требуют обслуживания и настройки в течение всего срока эксплуатации.

Рабочий стол станка представляет собой синтез вакуумного стола и алюминиевого стола с «Т» - пазами. Такая конструкция дает максимальную гибкость и широчайшие возможности при выборе способа фиксации заготовки. Вакуумный стол разбит на четыре зоны для удобства фиксации заготовок различных габаритов. Все модели станков Beaver с возможностью вакуумного крепления заготовок имеют специальную конструкцию стола, который позволяет крепить заготовку, как при помощи вакуума, так и при помощи механических зажимов. Это позволяет отключить вакуумный насос и экономить электроэнергию в случае обработки не требующей частой смены заготовок или обгонки по периметру заготовки. Вакуумный стол изготавливается из цельного листового материала, в котором фрезеруются пазы под алюминиевый профиль для крепления механических зажимов (струбцин). В данной конструкции отсутствуют какие-либо переклейки, что гарантирует стабильность работы вакуумного стола на протяжении всего срока службы оборудования.

Высокопроизводительный пластинчато-роторный безмасляный насос обеспечивает суммарную производительность до 160 м³/час (для моделей 24AVT5 NEW и 24AVT6 PRO) / до 320 м³/час (ля моделей 30AVT6 и 40AVT6), что гарантирует надежную фиксацию деталей, а это в свою очередь, дает возможности проводить обработку на максимальных скоростях подачи за один проход без риска смещения деталей даже небольшого размера.

Шкаф управления - самый основной элемент станка и от его надежности зависит дальнейшая стабильная работа станка. Шкаф управления станком beaver 24 AVT5, 24 AVT6 PRO, 30 AVT6 и 40 AVT6 оснащен комплектующими ведущих мировых производителей (Delta, Schneider, Omron, Telemecanique) скомпонована в отдельный блок, изолированный от вибраций, перегрева и других внешних воздействий. Все компоненты и соединения расположены на строго отведенных местах и имеют легкий доступ для контроля и обслуживания.

Промышленные системы запуска и выключения электросистем станка надежно защищены от внешних воздействий и имеют класс защиты соответствующий работе на промышленных предприятиях. Гарантирована исправная работа во время всего срока службы оборудования.

Компактные промышленные контроллеры «Omron» для управления оборудованием обладают всеми функциями, которые необходимы для управления станками и другим оборудованием, включая прекрасно реализованную функцию позиционирования. С успехом используются на всех станках Beaver и отлично зарекомендовали себя как высоконадежное и стабильное электрооборудование.

Предназначен для управления приводами, где требуется высокая точность регулирования скорости и широкий диапазон управления. Они обеспечивают достижение максимального момента на валу двигателя и возможность прямого управления этим моментом.

Все ответственные электрокомпоненты органов управления станка изготовлены известным мировым лидером в данной отрасли компанией Schneider Electric.

Система принудительного охлаждения в передней и задней части стойки позволяет всем управляющим компонентам работать в нормальном режиме, даже в условиях повышенных температур.

Удобный и эргономичный пульт управления, предназначен для управления станком в ручном режиме. Значительно облегчает работу оператора во время настройки станка, а также снижает риск повреждения оборудования в процессе обработки. Позволяет загружать программы обработки непосредственно с флэш-носителей не используя специально установленный компьютер.

Обеспечивают защиту кабелей от внешних повреждений (защищает от механических повреждений при падении габаритных обрезков), что увеличивает ресурс работы станка и повышает уровень безопасности на производстве.

Уже в базовой комплектации станок комплектуется аспирационным кожухом, который устанавливается непосредственно на электрошпиндель станка и перемещается вместе с ним во время обработки, локализуя зону интенсивного выброса стружки и пыли. Подключив к кожуху аспирационную установку через гибкий воздуховод вся пыль и стружка эффективно удаляются в накопитель установки, а воздух фильтруется и возвращается обратно в цех.

Завод-изготовитель гордится своей лабораторией контроля качества обработки, т.к. это является одной из важнейшей составляющей надежности оборудования и долгих лет стабильной работы. Обязательные испытания точности обработки станка происходят с помощью высокоточного измерительного оборудования известного мирового производителя - компании Renishaw.

Если точность позиционирования станков с ЧПУ соответствует требованиям, то окружность, представляющая траекторию перемещения рабочего органа, будет точно соответствовать запрограммированной круговой траектории. На практике же, радиус реальной окружности отклоняется от радиуса запрограммированной окружности. Таким образом, если бы было возможно точно измерять координаты фактической круговой траектории и сравнивать их с заданной в программе траекторией, то пользователь получил бы критерий оценки технического состояния станка. Именно этот подход лежит в основе работы системы ballbar, которая представляет собой отраслевой стандарт для диагностики технического состояния станков. Сердцем системы является сам датчик ballbar – прецизионный телескопический линейный датчик с высокоточными сферами, установленными с двух сторон. При использовании системы, сферы датчика фиксируются в магнитных держателях с высокой повторяемой точностью базирования. Один из этих держателей крепится на столе станка, а другой – в шпиндель станка или корпус шпинделя. Такая конструкция позволяет с помощью датчика ballbar измерять чрезвычайно малые отклонения радиуса по мере того, как на станке описывается запрограммированная круговая траектория. Полученные данные используются для расчета суммарных показателей точности позиционирования (круглости, отклонения от окружности) в соответствии с такими международными стандартами, как ISO 230-4 и ASME B5.54, государственного стандарта Российской Федерации ГОСТ 30544—97. Результаты выводятся в графическом и численном виде, что обеспечивает наглядность и удобство в процессе выявления ошибок станка.

На данный момент оборудование «Beaver» является единственным оборудованием с ЧПУ данного класса, при настройке и тестировании которого используется такое диагностическое оборудование.

8-800-1000-111

Технические специалисты нашей компании, имеющие огромный опыт работы и программирования трех, четырех и пятиосевых станков готовы оказать поддержку по вопросам эксплуатации оборудования, а также разработать и предоставить постпроцессоры под используемое Вами программное обеспечение. В случае необходимости дополнительного обучения оператора возможна организация выезда специалиста для его проведения.

Эргономичный инструментальный ящик включающий набор фрез и цанг, смазочный комплект, набор ключей и т.д.

Качественная транспортная упаковка – это 100% гарантия того, что оборудование прибудет к Вам в идеальном состоянии. Упаковка надежно защищает станок от воздействия окружающей среды, осадков и возможных механических повреждений при погрузке и разгрузке в процессе транспортировки оборудования.
