Фрезерные станки с ЧПУ Beaver. Серия AVLT
Код(ы)
товара: ЧП 157184, ЧП 200048, ЧП 181727, ЧП 167405, ЧП 181731
Зона обработки, мм:
X - 1220 - 2080, Y - 2440 - 4100, Z - 300
Шпиндель: 9 - 9,5 кВт
Частота вращения: 0 - 24 000 об/мин

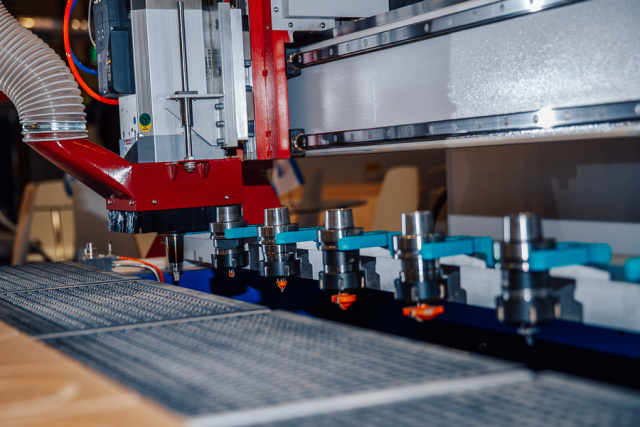

Смена инструмента: автоматическая
Вес: 1700 - 2600 кг
Преимущества

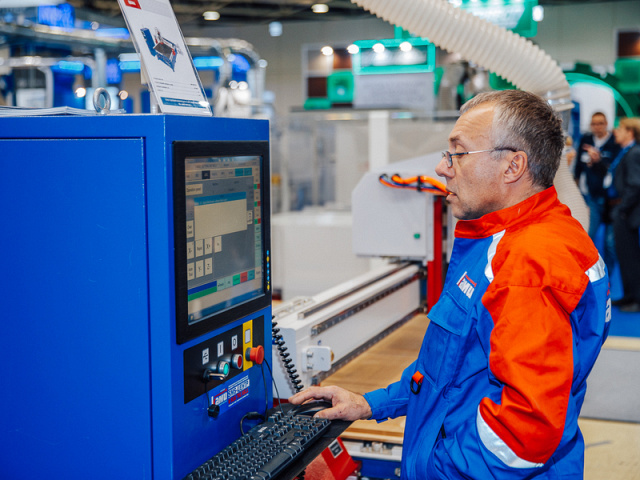

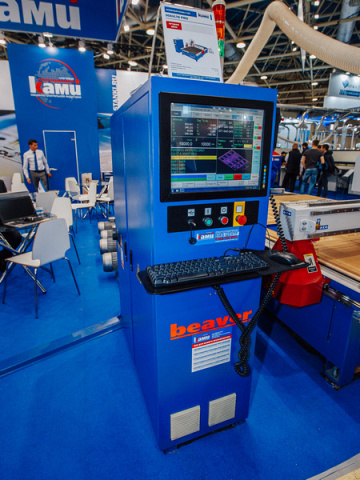

- Стойка управления Syntec touch screen на windows

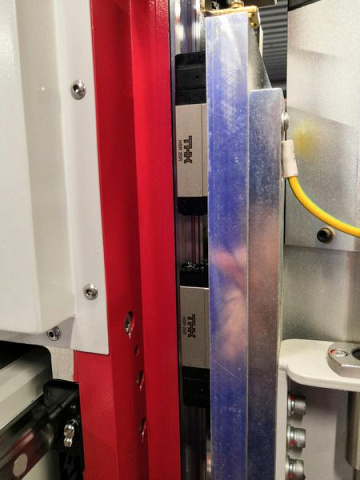

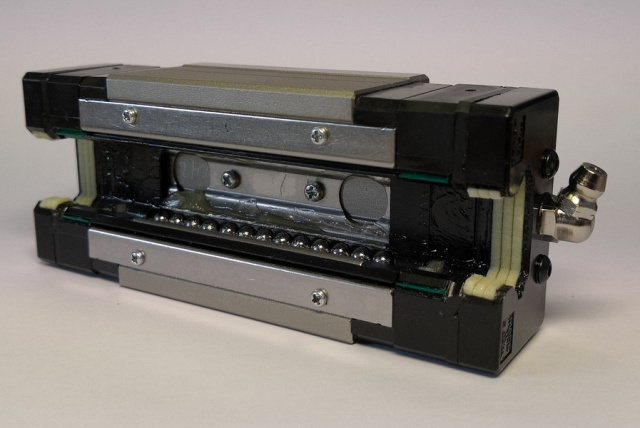

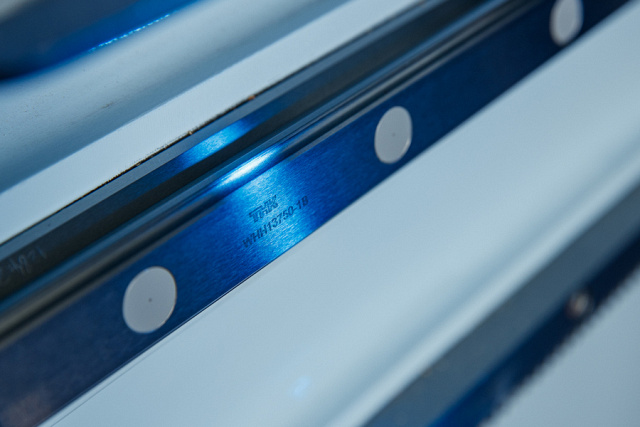

- Премиум направляющие THK
- Скорость обработки до 25 м/мин
- Планетарные редукторы Shimpo
- Сервопривод Yaskawa
- Вакуумный насос в комплекте
Модель

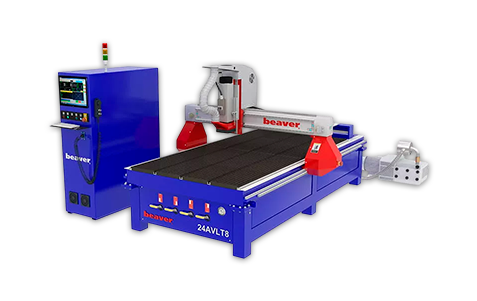

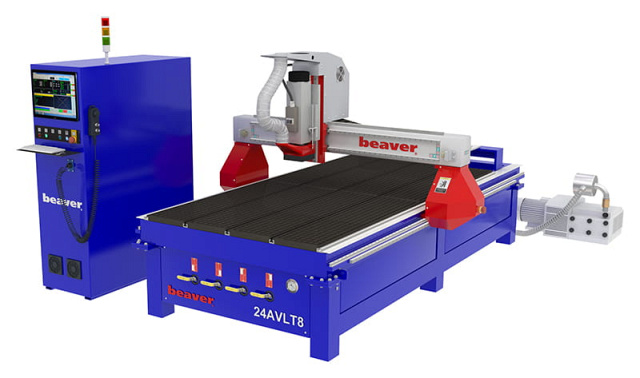

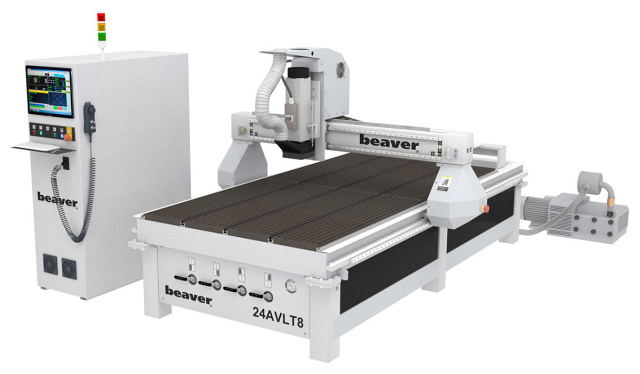

24AVLT8
ЧП 157184
В наличии

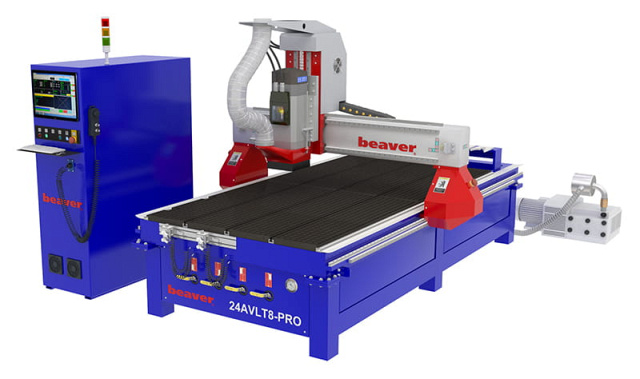

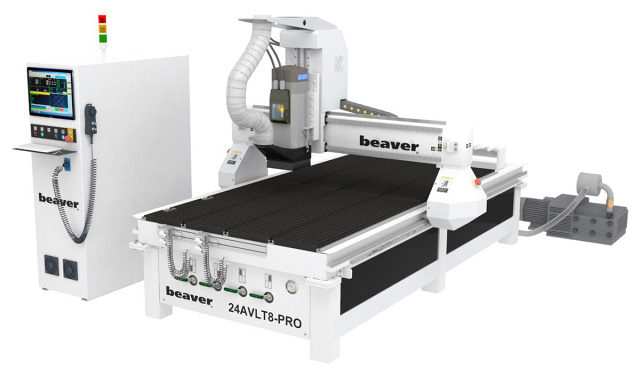

24AVLT8 PRO
ЧП 200048

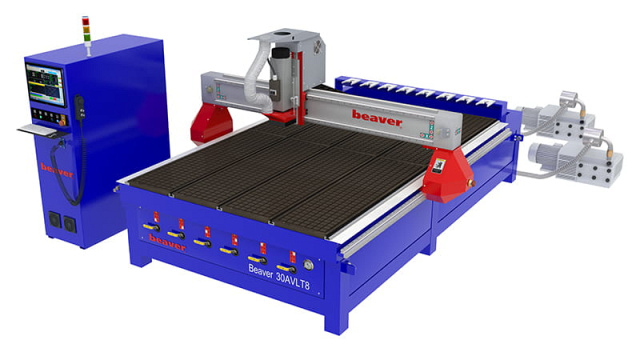

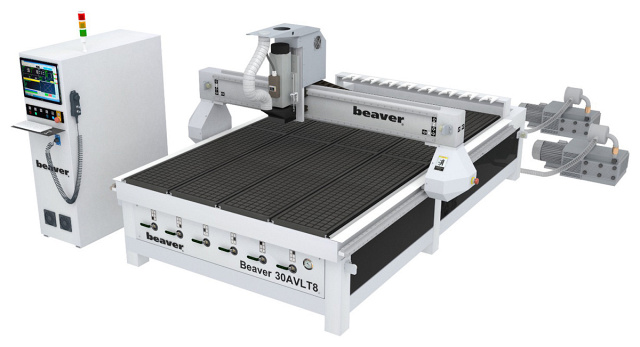

30AVLT8
ЧП 181727

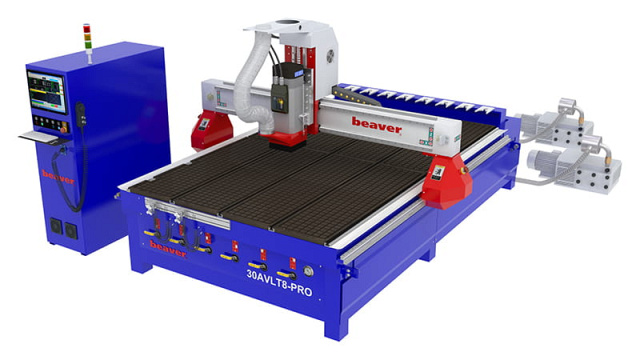

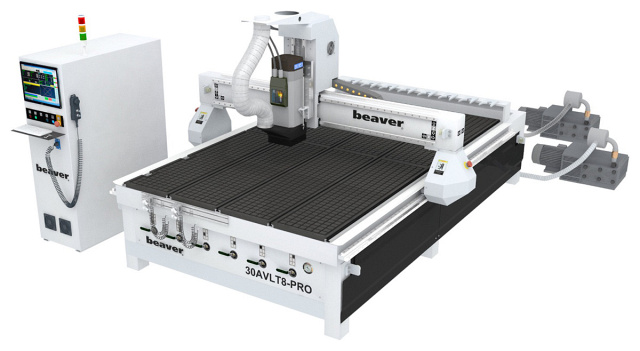

30AVLT8 PRO
ЧП 167405
В наличии

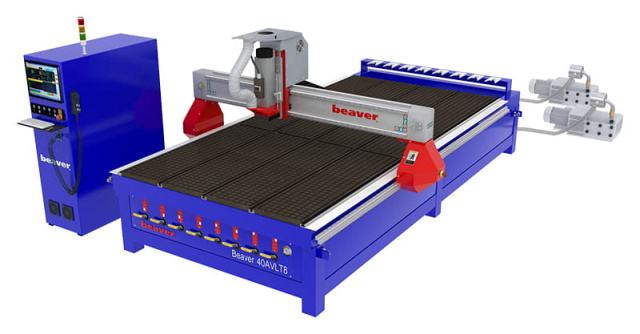

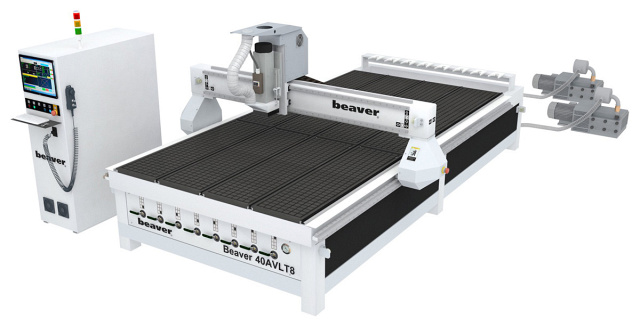

40AVLT8
ЧП 181731
ЦЕНА
3 407 453 ₽
3 908 549 ₽
4 108 987 ₽
4 610 083 ₽
Размеры вакуумного стола, мм
1220 x 2440
1220 x 2440
2080 x 3000
2080 x 3000
2050 x 4100
Размер зоны обработки, мм
1220 x 2440
1220 x 2440
2080 x 3100
2080 x 3100
2080 x 4100
Перемещение по оси Z, мм
300
300
300
300
300
Тип рабочего стола
Комбинированный вакуумный с «Т»- пазами крепления
Комбинированный вакуумный с «Т»- пазами крепления
Комбинированный вакуумный с «Т»- пазами крепления
Комбинированный вакуумный с «Т»- пазами крепления
Комбинированный вакуумный с «Т»- пазами крепления
Мощность шпинделя, кВт
9
9,5
9
9,5
9
Частота вращения шпинделя, об/мин
0 - 24 000
0 - 24 000
0 - 24 000
0 - 24 000
0 - 24 000
Тип охлаждения шпинделя
Воздушное
Воздушное
Воздушное
Воздушное
Воздушное

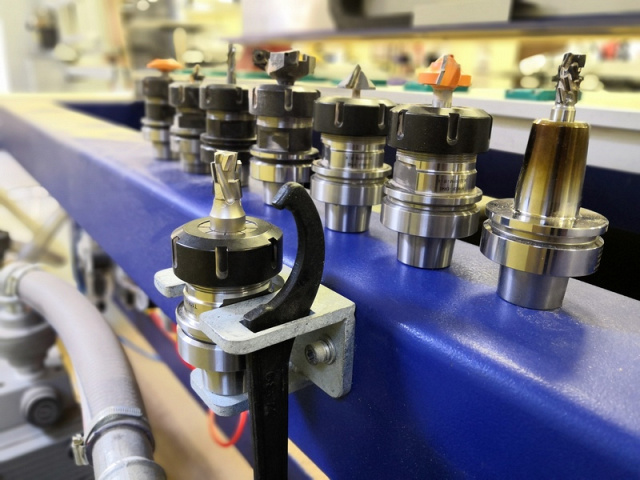

Тип инструментального патрона
ISO 30
HSK-63
ISO 30
HSK-63
ISO 30
Тип цанги
ER32
ER40
ER32
ER40
ER32
Макс. посадочный диаметр инструмента, мм
20
26
20
26
20

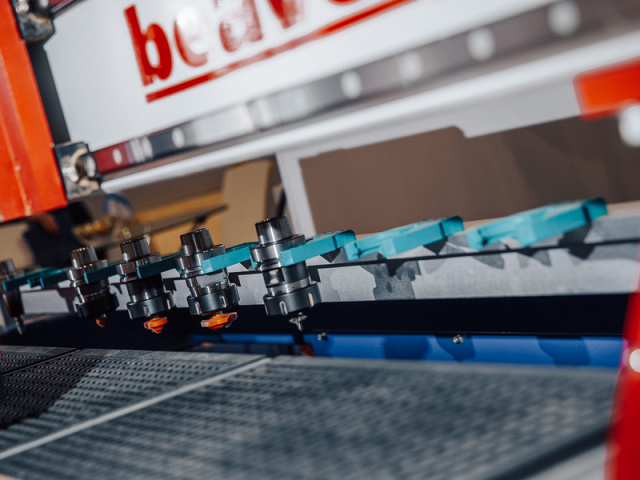

Тип смены инструмента
Автоматическая
Автоматическая
Автоматическая
Автоматическая
Автоматическая
Количество мест в магазине, шт.
8
8
8
8
8

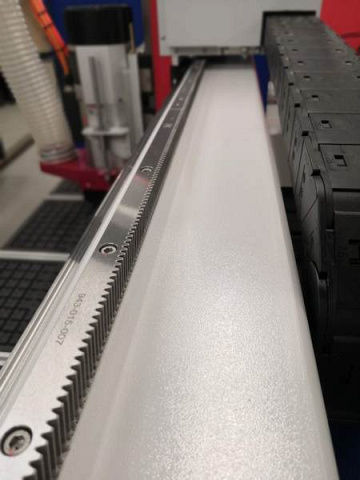

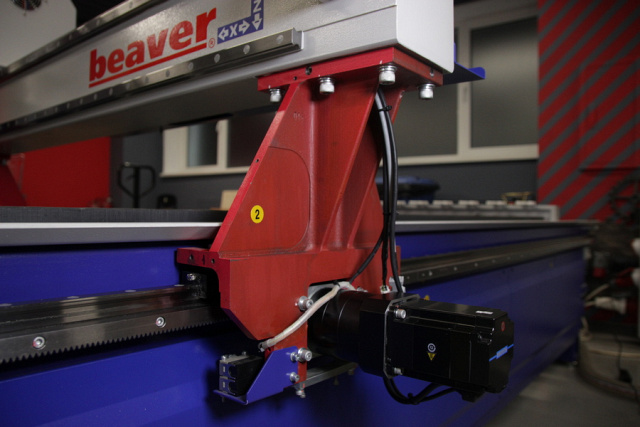

Тип передачи по осям X, Y
Косозубая шестерня-рейка
Косозубая шестерня-рейка
Косозубая шестерня-рейка
Косозубая шестерня-рейка
Косозубая шестерня-рейка

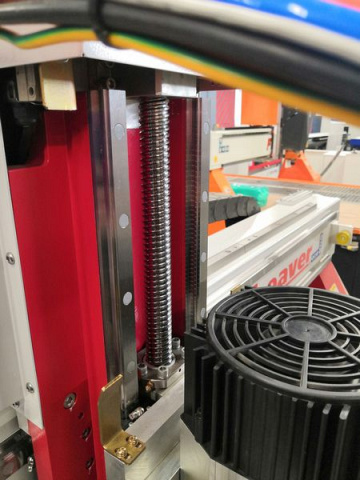

Тип передачи по оси Z
-
-
ШВП
ШВП
ШВП
Скорость рабочего хода, м/мин
0 - 20*
0 - 20*
0 - 25*
0 - 25*
0 - 25*
Скорость холостого хода, м/мин
0 - 40
0 - 40
0 - 45
0 - 45
0 - 45
Тип электродвигателей
Серводвигатели
Серводвигатели
Серводвигатели
Серводвигатели
Серводвигатели
Размеры рабочего стола, мм
1260 x 2500
1260 x 2500
2200 x 3300
2200 x 3300
2050 x 4100
Тип датчика калибровки инструмента
Автоматический
Автоматический
Автоматический
Автоматический
Автоматический
Система управления
Syntec
Syntec
Syntec
Syntec
Syntec
Мощность вакуумного насоса, кВт
4
4
4 x 2 шт.
4 x 2 шт.
4,0 x 2 шт.
Производительность вакуумного насоса, м³/ч
160
160
160 x 2 шт.
160 x 2 шт.
160 x 2 шт.
Диаметр патрубка аспирации, мм
200
200
200
200
200
Рабочее давление в пневмосистеме, атм
8
8
8
8
8
Расход сжатого воздуха, л/мин
300
300
300
300
300
Напряжение, В
380
380
380
380
380
Частота тока, Гц
50
50
50
50
50
Общая установленная мощность, кВт
16,1
16,7
21,6
22,2
18,6
Длина, мм
3380
3380
3860
3860
4860
Ширина, мм
2160
2160
2270
2270
2270
Высота, мм
1250
1250
1930
1930
1930
Вес, кг
1700
1700
2300
2300
2600
* данное значение зависит от множества факторов, таких как обрабатываемый материал, инструмент, глубина фрезерования и т.д.
