Проволочно-вырезной электроэрозионный станок IRONMAC DK7745F

Проволочно-вырезной электроэрозионный станок IRONMAC DK7745F

Код товара: ЗО 445344

В наличии

₽ $ ¥

935 315 ₽

1 145 830 ₽

-18%

Мы свяжемся для уточнения задачи и предложим оптимальные варианты

Покупка в лизинг Подробнее

от 25 565 ₽ /мес. в лизинг

Аванс: 20%

Срок договора: 60 мес.

Предложим удобный вариант лизинга

Шеф-монтаж: индивидуально !

Гарантия: 12 месяцев

Самая большая

Китай

Макс. вес заготовки: 500 кг

Общая мощность: 2 кВт

Размер рабочего стола: 1000 x 540 мм

Вес: 1400 кг

Преимущества

Высокая несущая нагрузка на стол
Точность обработки: 0,010 / 0,015 мм
Высокая производительность: оптимизация и регулировка параметров резки
Возможность использования молибденовой и вольфрамовой проволоки

Модель

DK7745F

ЗО 445344

В наличии

ЦЕНА

~~1 145 830 ₽~~

ЦЕНА ПО АКЦИИ

935 315 ₽

Перемещение по оси Х, мм

450

Перемещение по оси Y, мм

700

Макс. толщина резания, мм

500

Макс. нагрузка на стол, кг

500

Тип конструкции направляющих проволоки

Регулируемая

Максимальный угол наклона проволоки, °

± 6

Общая мощность, кВт

Потребляемая мощность, кВт

Диаметр проволоки, мм

0,15 - 0,20

Точность обработки, мм

до ± 0,10

Наилучшая шероховатость поверхности, мкм

Ra 2,5 - при однопроходной обработке,
Ra 1,2-1,6 - при многопроходной обработке

Макс. рабочий ток, А

Макс. производительность, мм²/мин

130

Частота, Гц

Размер рабочего стола, мм

1000 x 540

Напряжение, В

380

Длина, мм

1700

Ширина, мм

1600

Высота, мм

1600

Вес, кг

1400

Назначение

Электроэрозионный станок серии DK7745F – это проволочно-вырезной станок с ЧПУ многопроходного типа. Предназначены для изготовления инструмента, деталей машин, ювелирных изделий, штампов и т.д. Позволяют обрабатывать детали из закаленной стали, высокопрочных композитных сплавов, титана, графита и т.д. Главное условие – материал должен быть электропроводным.

Отличительной особенностью данного станка от однопроходных проволочно-вырезных станков с ЧПУ является то, что генератор переключает режимы обработки автоматически, получая команды от ЧПУ, а не путем переключения механических переключателей.

Кроме того, в качестве направляющих рабочих столов на многопроходном эрозионном станке DK7745F установлены линейные направляющие качения, в то время как на однопроходных проволочно-вырезных станках установлена комбинация направляющих скольжения типа «ласточкин хвост» с прямоугольными направляющими.

Область применения

Благодаря возможности изменять параметры обработки путем передачи управляющих команд от системы ЧПУ на генератор, не прерывая процесс электроэрозионной обработки, на проволочно-вырезном станке с ЧПУ DK7745F реализована функция многопроходного реза:

На первом проходе электроэрозионного реза станок производит непосредственный рез с припуском на дальнейшую чистовую обработку (последующие проходы) для получения меньшей шероховатости поверхности. В случае реза детали типа пуансон оставляют перемычку, не завершая рез до конца прохода, чтобы пуансон не выпал.
На втором проходе электроэрозионного реза происходит перемещение траектории контура реза на заданную эквидистанту (типовое значение 0,02 мм), система ЧПУ электроэрозионного станка изменяет режимы электроэрозионной обработки на более мягкие и происходит «подчистка» обрабатываемой поверхности после предыдущего прохода. Таким же образом, можно производить и ещё ряд проходов электроэрозионного реза, добиваясь лучшей чистоты обработки.

Получаемые изделия

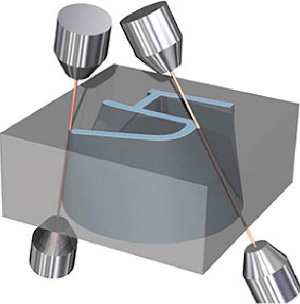

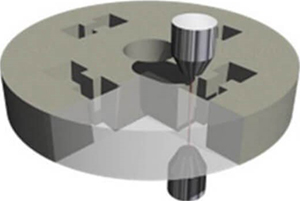

Схемы обработки

Конструктивные особенности

Высокопроизводительные контроллеры производятся по немецкой технологии. Они имеют элегантный внешний вид и рациональное наполнение внутри. Превосходная изоляция, электромагнитная совместимость, эффективная теплоотдача гарантируют длительный срок эксплуатации контроллера.

В стандартной комплектации оборудован современным компьютером Pentium 4 или лучше, 1 Гб RAM, 160 Гб жесткий диск, разъемом RS-232C, работающим с интернет соединением, цветным LCD монитором.

Дополнительно возможно установить жесткий диск и операционную систему Windows Desktop.

Генератор управляется через программное обеспечение KDXP, который улучшает точность и стабильность импульсного сигнала и уменьшает вероятность сбоя питания высокой частоты, повышая эффективность и качество конечного изделия. Максимальная сила тока 6 А, максимальная эффективность резки – 160 мм²/мин, шероховатость поверхности до Ra ≤ 1,2 мкм.

Программное обеспечение KDXP, операционная платформа WINDOWS XP, встроенные системы обеспечивают беспрепятственное сопряжение с различным ПО, таким как AUTOCAD и др. Контроллеры поддерживают функцию многопроходной резки. Покупатель всегда может выбрать различные комбинации станка в соответствии с требованиями по обработке детали.

Система ЧПУ на базе системы Windows имеет встроенную CAD/CAM систему (AutoCAD), которая позволяет создать управляющую программу «с нуля» на станке без использования дополнительного программного обеспечения, а встроенная функция «Автотехнолог» сама подберет оптимальные режимы резания.

Определение кромки заготовки;
Определение центра отверстия;
Функция «Автотехнолог»;
Возврат в исходную точку;
Режим имитации;
Защита от порыва проволоки.

По сравнению с другими производителями эрозионных станков с молибденовой проволокой

Изготовленный из специальной нержавеющей стали, работающий вместе с инвертором «Shihlin» (Тайвань), позволяет увеличить стойкость молибденовой проволоки за счет плавной и равномерной намотки, оптимальной силы натяжения, мягкости разгона торможения.

Для достижения шероховатости поверхности Ra 1,2 - 1,5 мкм.

В отличие от С-образной конструкции обеспечивает равномерное натяжение проволоки и минимальный путь её прохождения до барабана намотки, отсутствие рывков при проходе обеспечивает высокую точность обработки (± 0,010 мм) и увеличение стойкости проволоки.

Возможность использования молибденовой и вольфрамовой проволоки

Точность обработки ± 0,010 мм

Встроенная в ЧПУ CAM/CAD система на базе AUTOCAD 2002

ЧПУ на базе надежной и эффективной Windows XP

Стандартная комплектация

Основной блок

Электрический шкаф управления

Компьютер

Резервуар для воды

Водяной насос и двигатель

Впускной и выпускной патрубки

Подключенный кабель шкафа управления с ключом

Рукоятки

Инвертор (преобразователь) Shihlin (Тайвань)

Винты

Эмульгирующий блок

Стягивающее колесо из молибденовой проволоки диаметром 0,18 мм (500 метров)

Распорка

Регулировочный винт для ножки

Регулировочная гайка ножки

Зажим

Водонепроницаемый чехол
