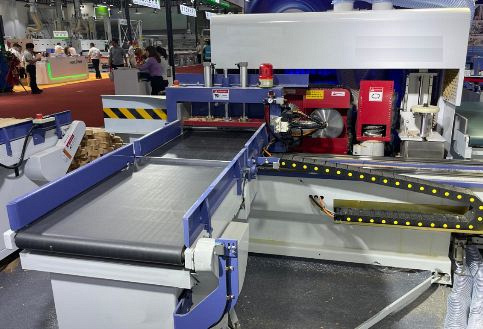

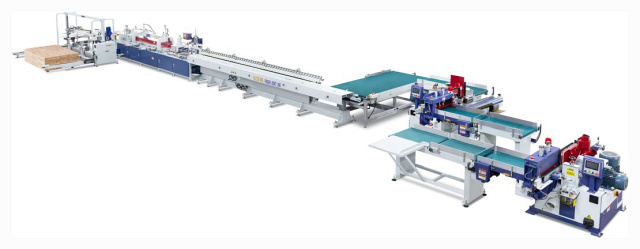

Автоматическая линия сращивания Beaver 150-3 Speed
Макс. длина плети: 3200 мм
Макс. ширина плети: 150 мм
Макс. толщина заготовки (в прессе): 80 мм
- Высокая производительность
- Линия обслуживается 1 оператором
- Высокий уровень автоматизации

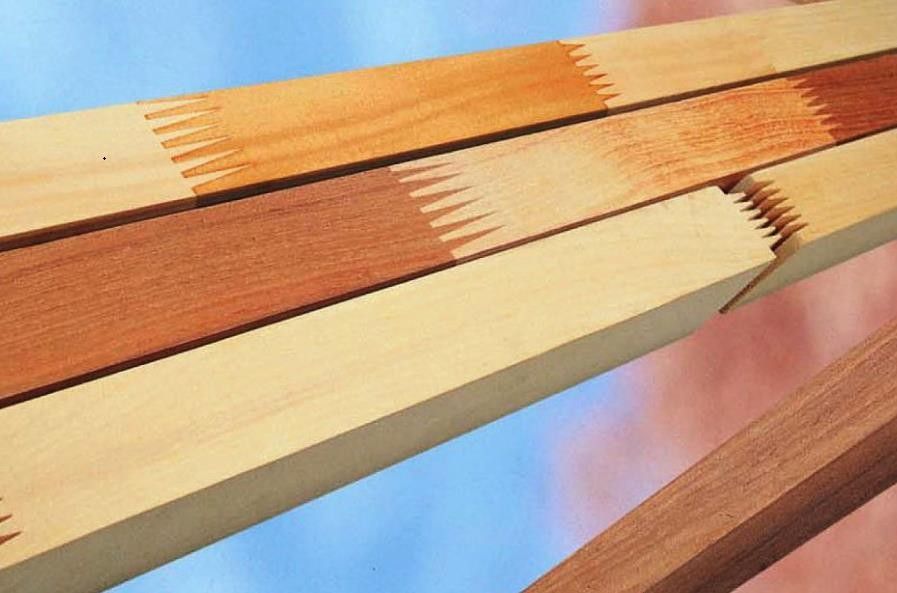

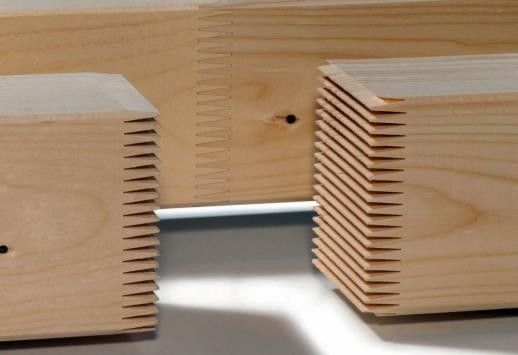

Автоматическая линия сращивания древесины по длине Beaver 150-3 Speed применяется для сращивания короткомерных брусков и ламелей длиной от 150 мм до 850 мм на зубчатое клеевое соединение с торцовкой готовых заготовок в заданный размер. Максимальный размер срощенной заготовки: 3 - 3,2 м.

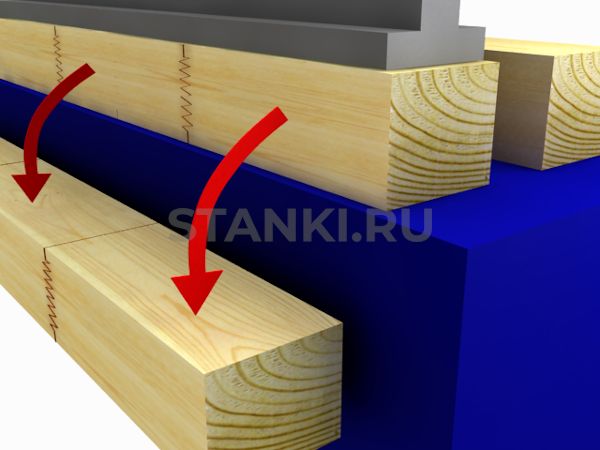

Автоматическая линия сращивания Beaver 150-3 Speed применяется на предприятиях по производству клееного мебельного щита, клееного строительного бруса, клееного оконного бруса, дверей, детских кроваток, двутавровой балки, погонажных изделий: сращивание вагонки, имитации бруса, наличников, поручней, доски пола и других изделий, где необходимо получить сращенную заготовку заданного размера.

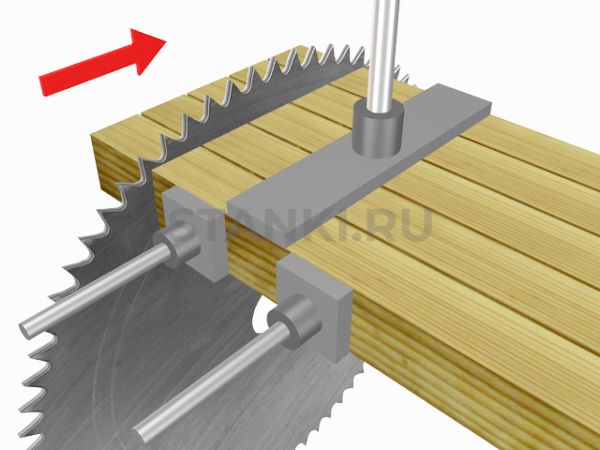

Торцовка пакета ламелей и формирование заплечиков

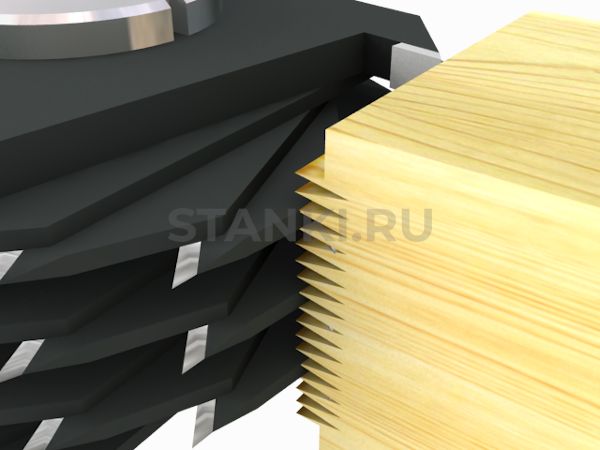

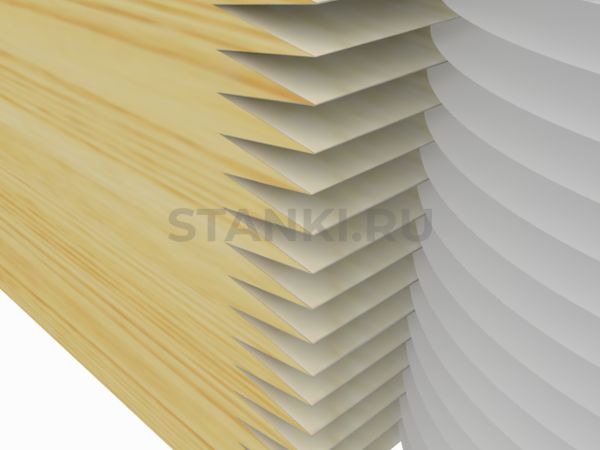

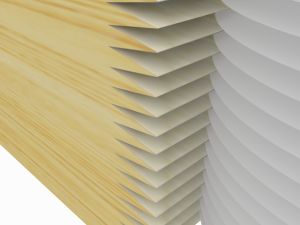

Фрезерование шипа и формирование заплечиков

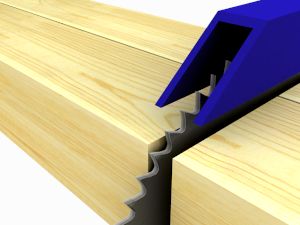

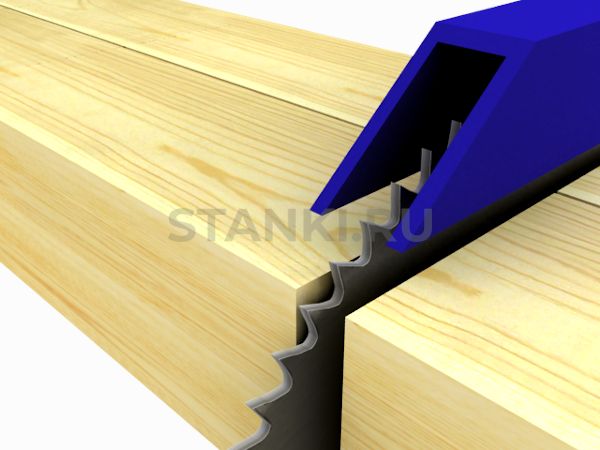

Нанесение клея на торец с шипами заготовок после второго такта фрезерования
Стыковка заготовок с предварительным прессованием
Основное прессование
Торцевание заготовки

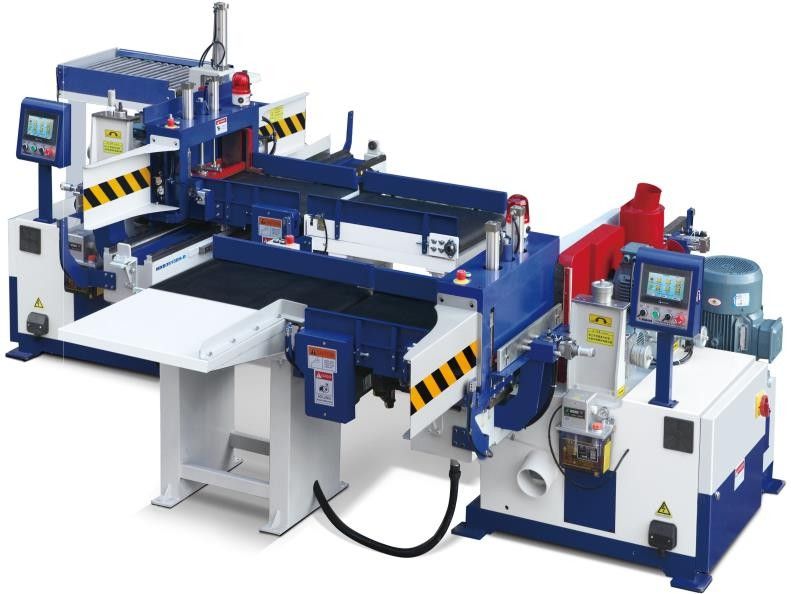

Выгрузка сращённой заготовки на приемные лучи Линия сращивания оснащена высокоскоростной автоматической шипорезной группой с шириной каретки 590 мм. По желанию заказчика линию можно оснастить шипорезной группой с серводвигателями. В зависимости от этого и параметров заготовок на линии можно достигать производительности от 4 до 5 циклов в минуту.

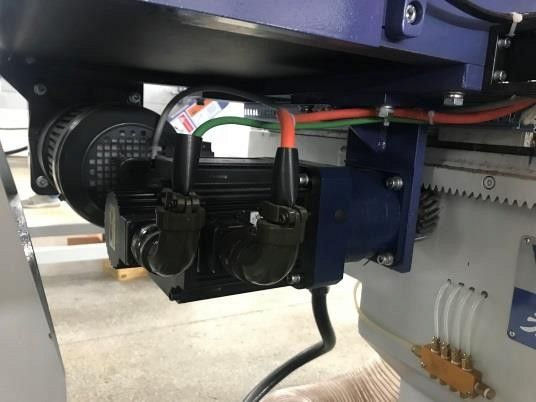

Перемещение каретки электромеханическое по зубчатой рейке Подача осуществляется с помощью сервопривода, что позволяет увеличить скорость обработки пакета заготовок и исключает перекос стола.

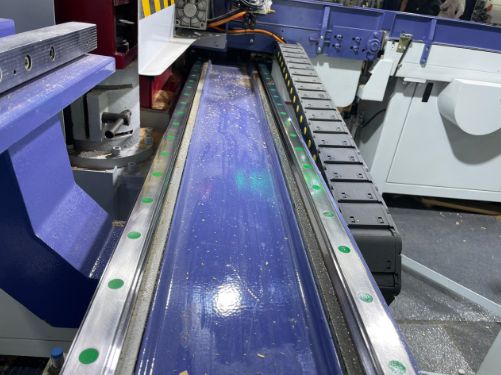

За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения каретки.
Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров.
Обеспечивает непрерывную работу шипорезных станков.

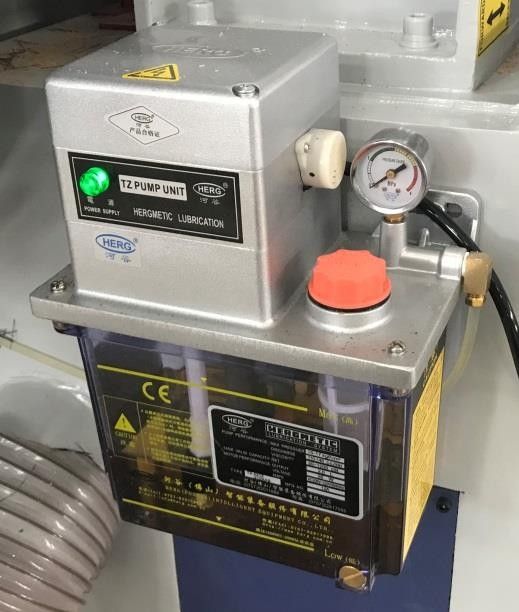

Автоматическая смазка узлов шипорезной группы.
Позволяют формировать заплечики на заготовках, необходимые при дальнейшем их использовании в производстве мебельного клееного щита. Имеют независимые электродвигатели.

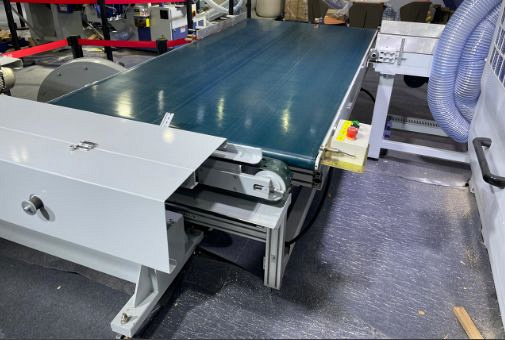

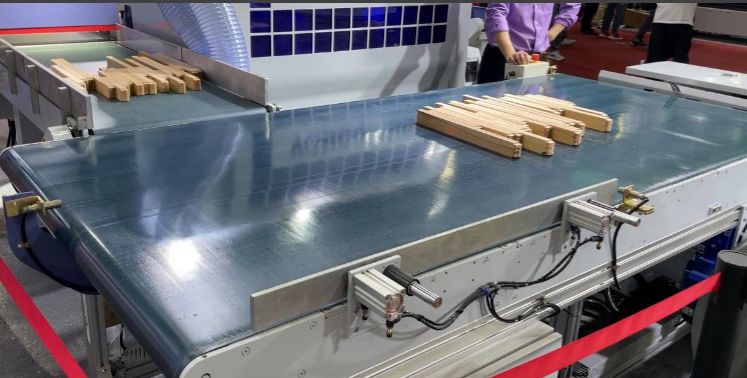

Состоит из конвейера и ленточного транспортера с системой опрокидывания заготовок на пласть.
Благодаря такой системе происходит беспрерывная работа и достигается максимальная производительность линии сращивания.

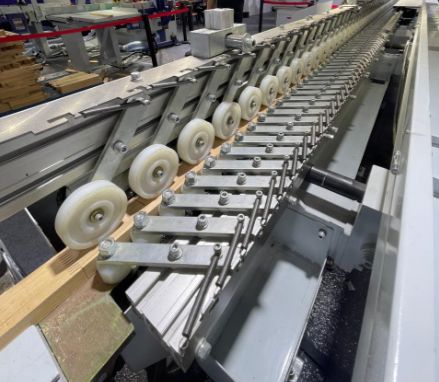

Оснащен мощной цепью и системой роликов для предварительного наживления и прессования заготовок перед прессом.
Приводные скоростные подающие вальцы большого диаметра сверху и снизу заготовки.

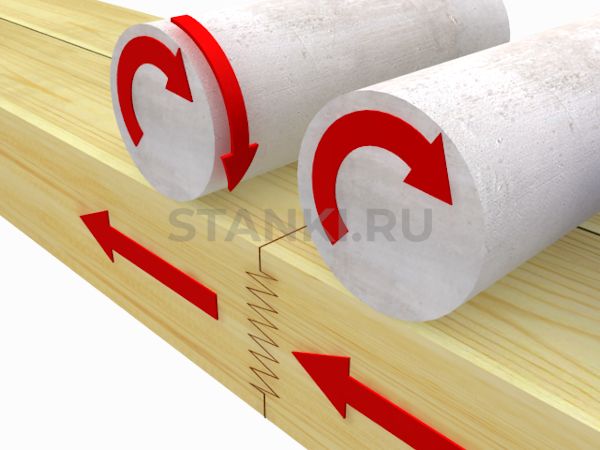

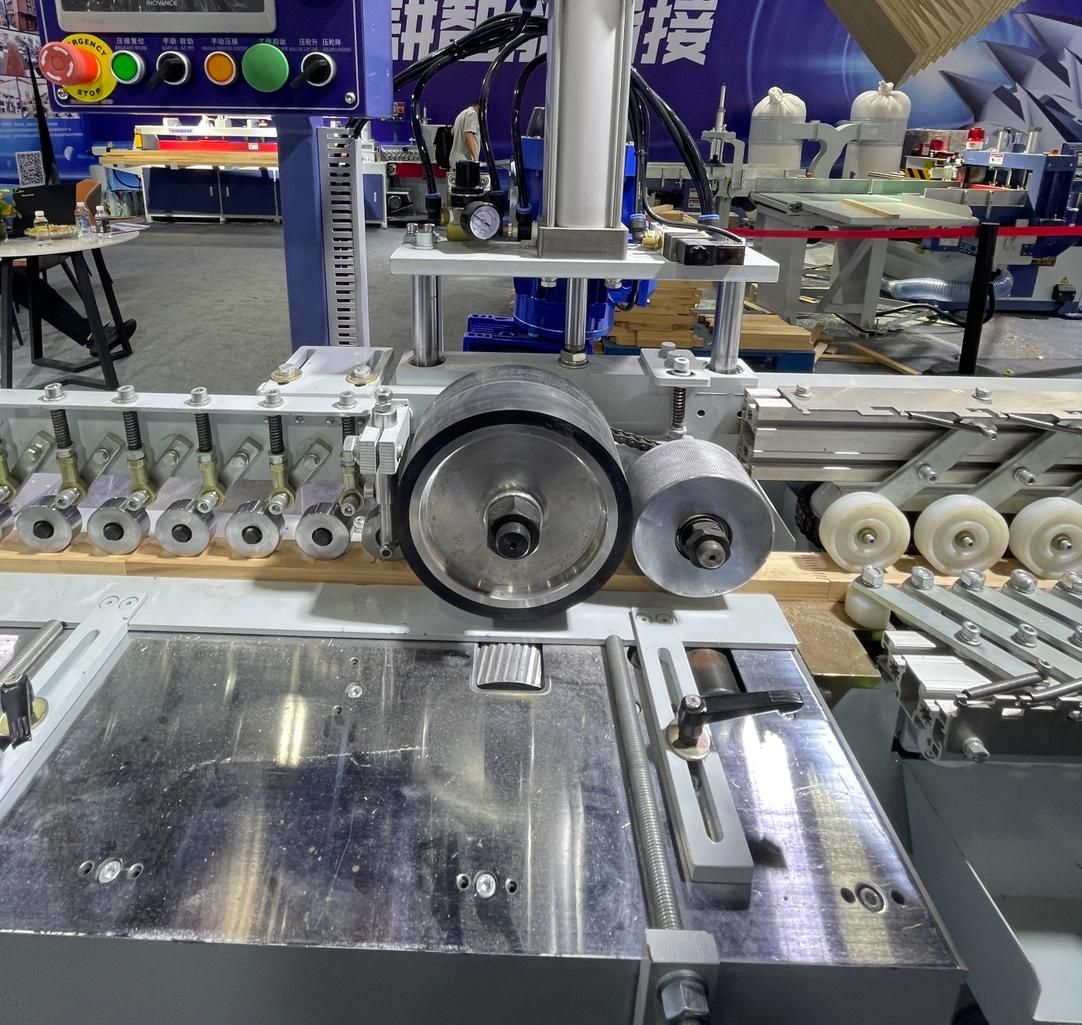

Подача ламелей с предварительным наживлением на минишип в пресс сращивания осуществляется с помощью приводной ленты с механическими прижимами и приводных рифленых вальцов увеличенного диаметра.
Обеспечивает полную неподвижность крайней ламели в процессе прессования.

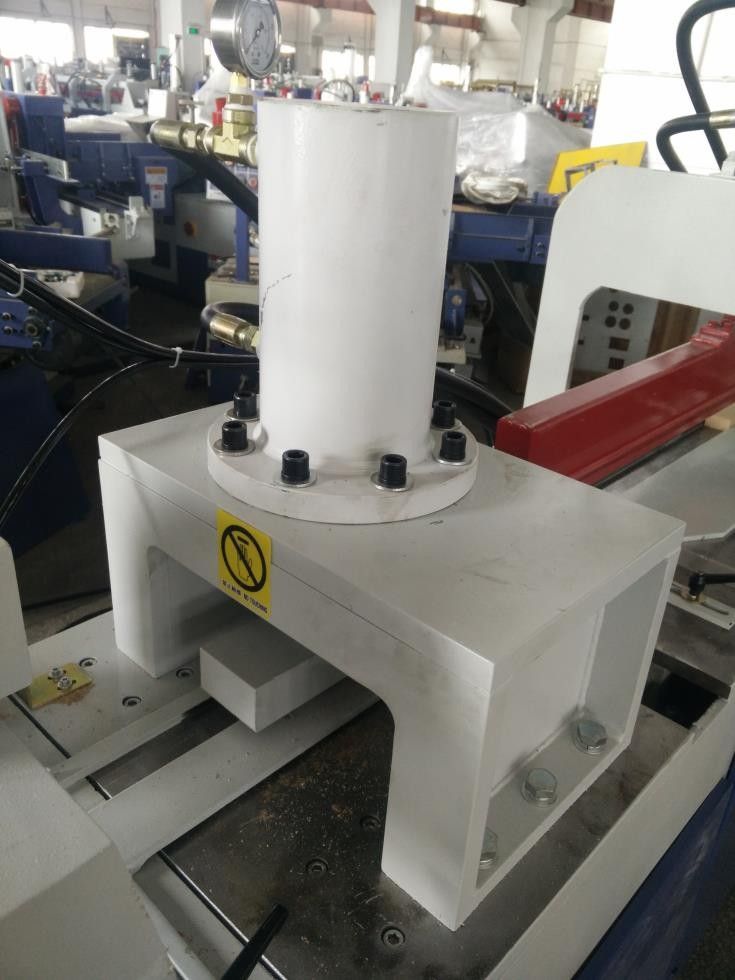

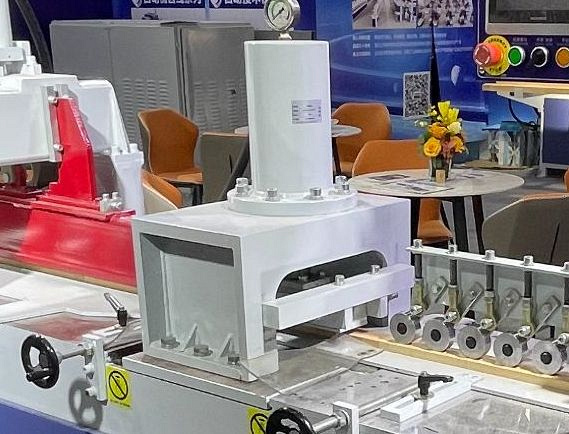

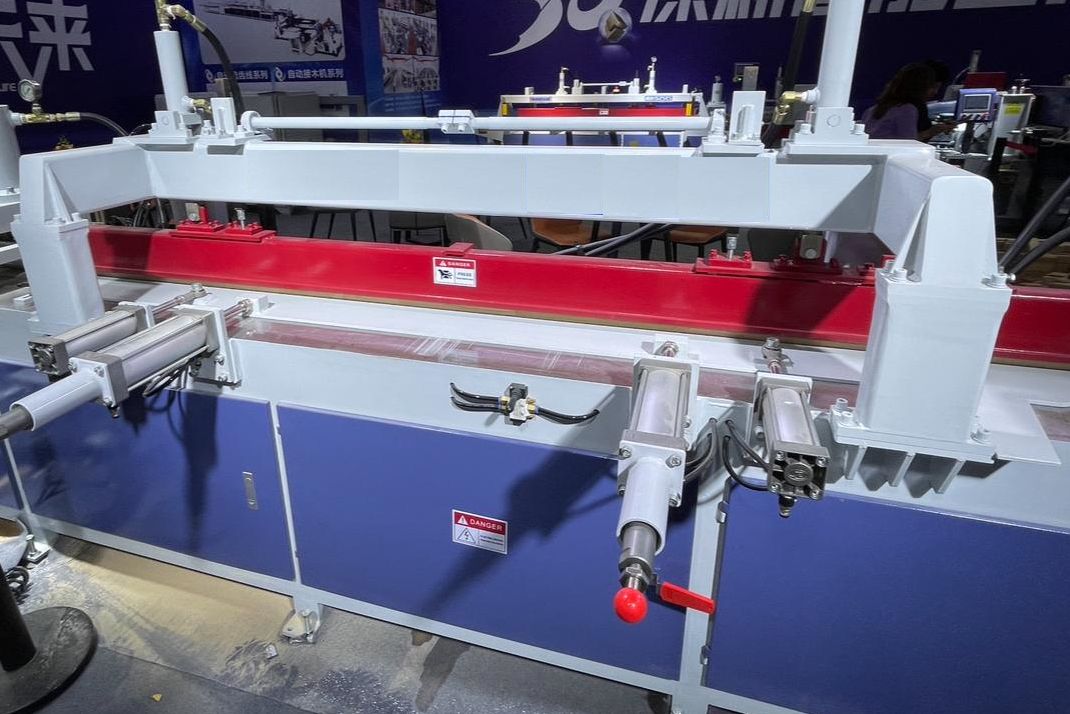

Установлен на передвижной площадке, создавая усилие прессования до 7 тонн.
Благодаря такому усилию сращѐнная заготовка имеет максимальную прочность в местах соединения на минишип.

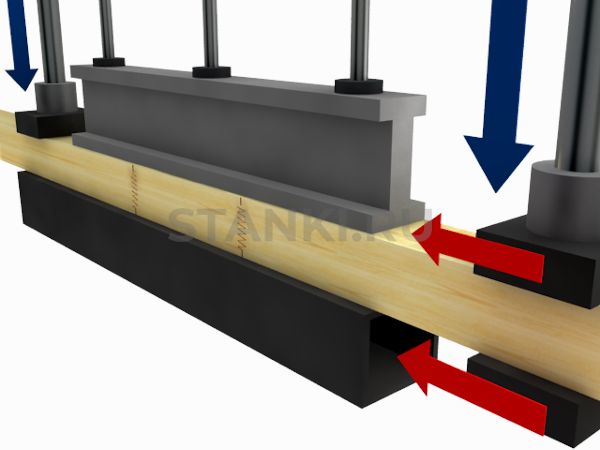

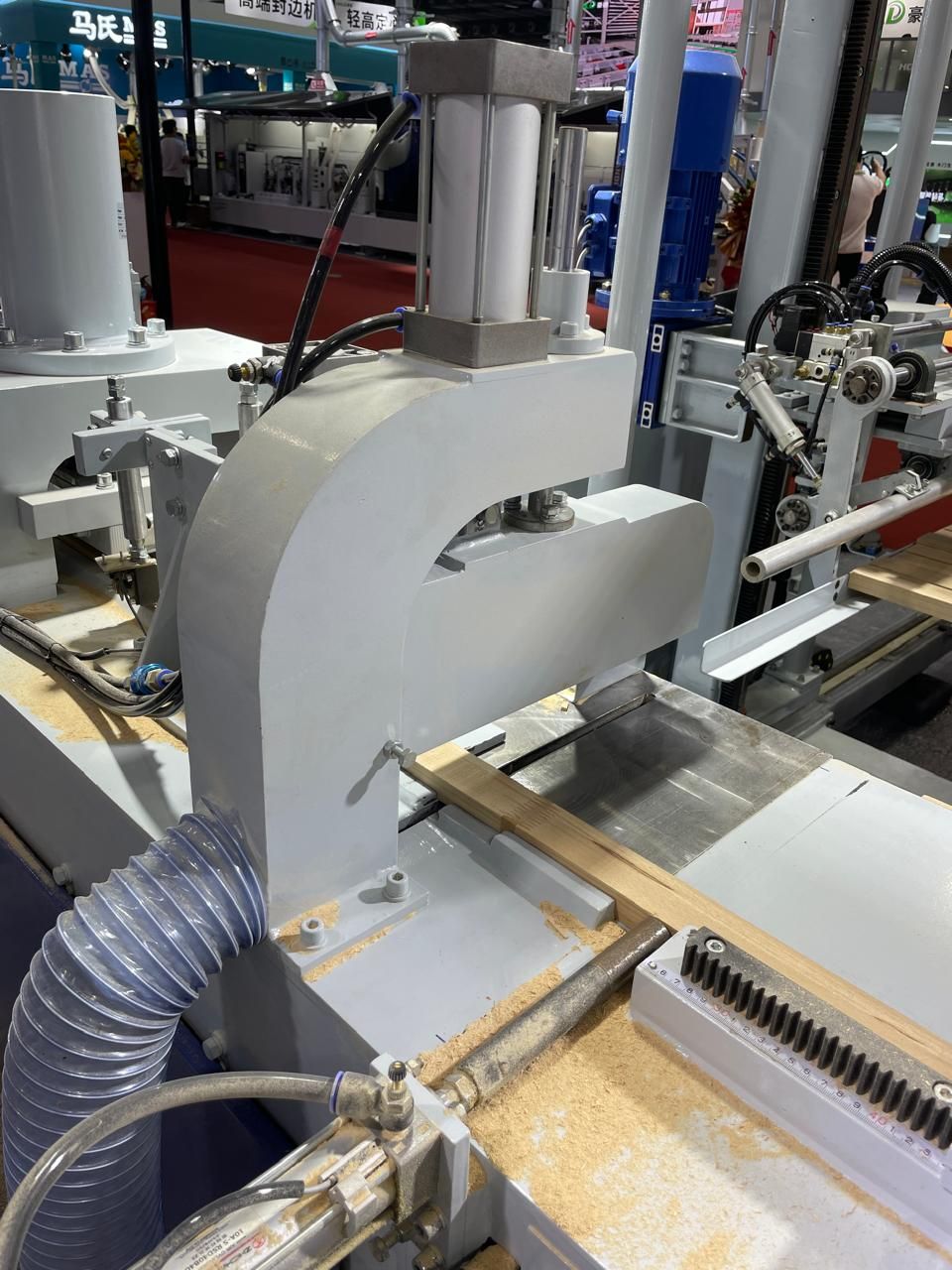

Стабильная фиксация в горизонтальной плоскости 2-мя пневмоцилиндрами и сверху мощной прижимной балкой с 2 – мя гидроцилиндрами.

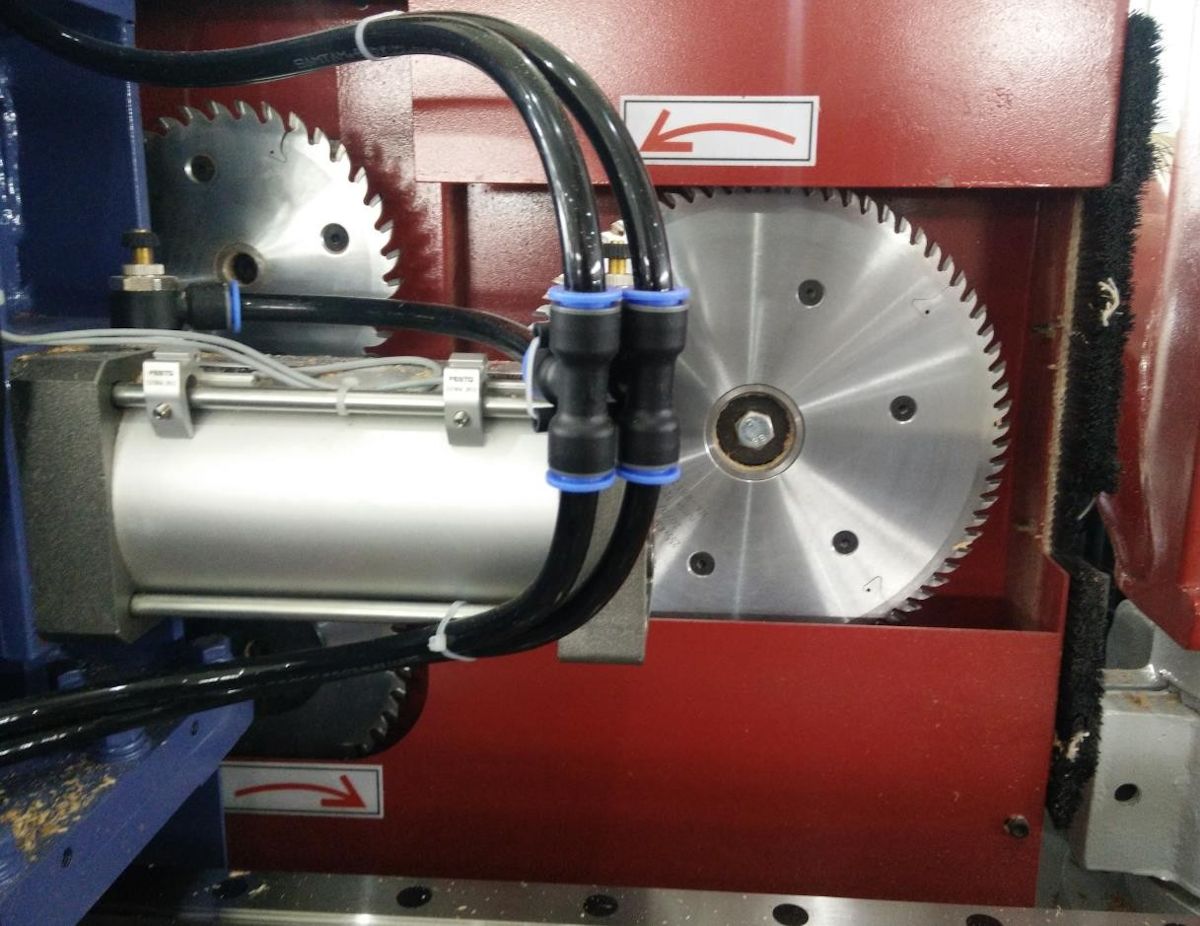

После достижения необходимой длины сращѐнная заготовка торцуется в размер пилой с нижним подъѐмом.

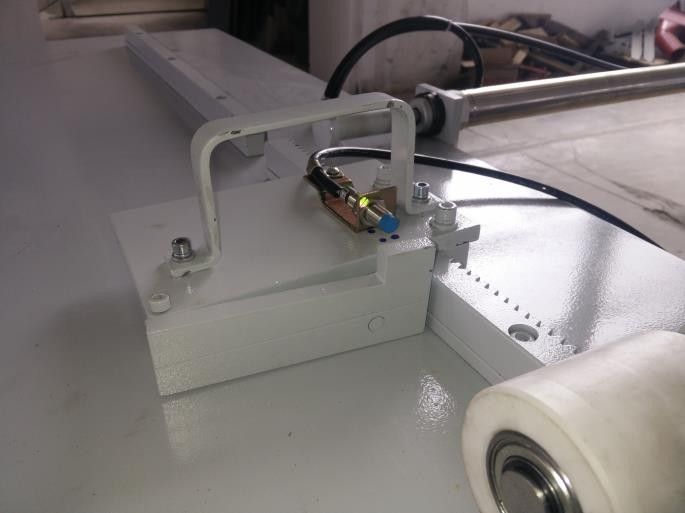

Определяет длину сращѐнной заготовки. Перемещается по зубчатой направляющей. В базовой комплектации приемный стол и направляющая рассчитаны под сращѐнную заготовку длиной до 6000 мм. Пресс оснащен дополнительными датчиками для одновременного сращивания нескольких более коротких заготовок с промежуточным резом

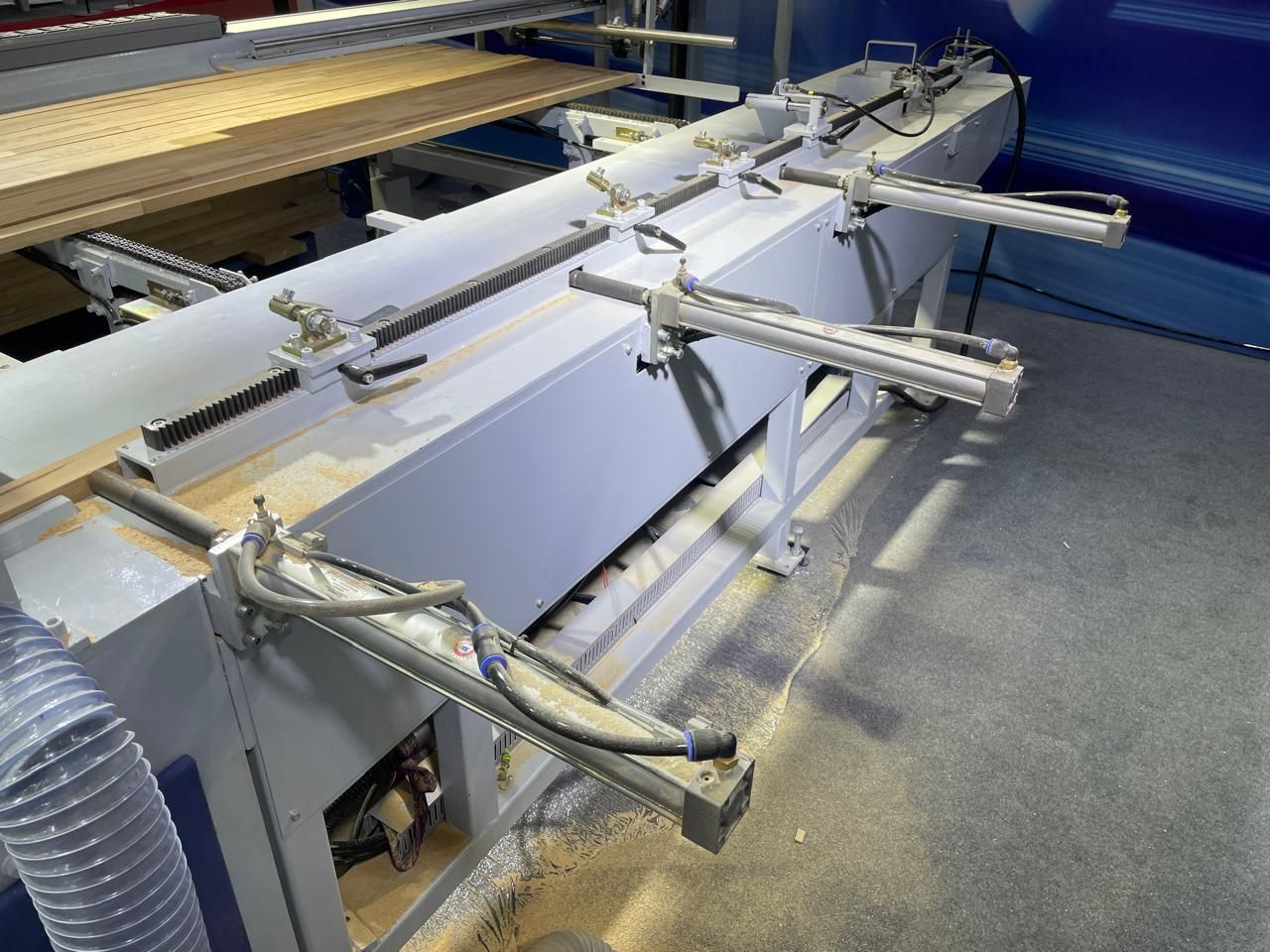

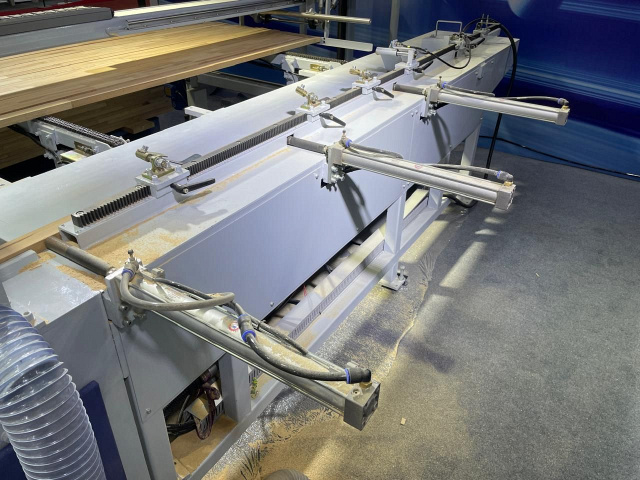

Оснащены мощными пневмоцилиндрами с рабочим ходом до 150 мм для быстрой выгрузки сращѐнной заготовки на приемный стол.

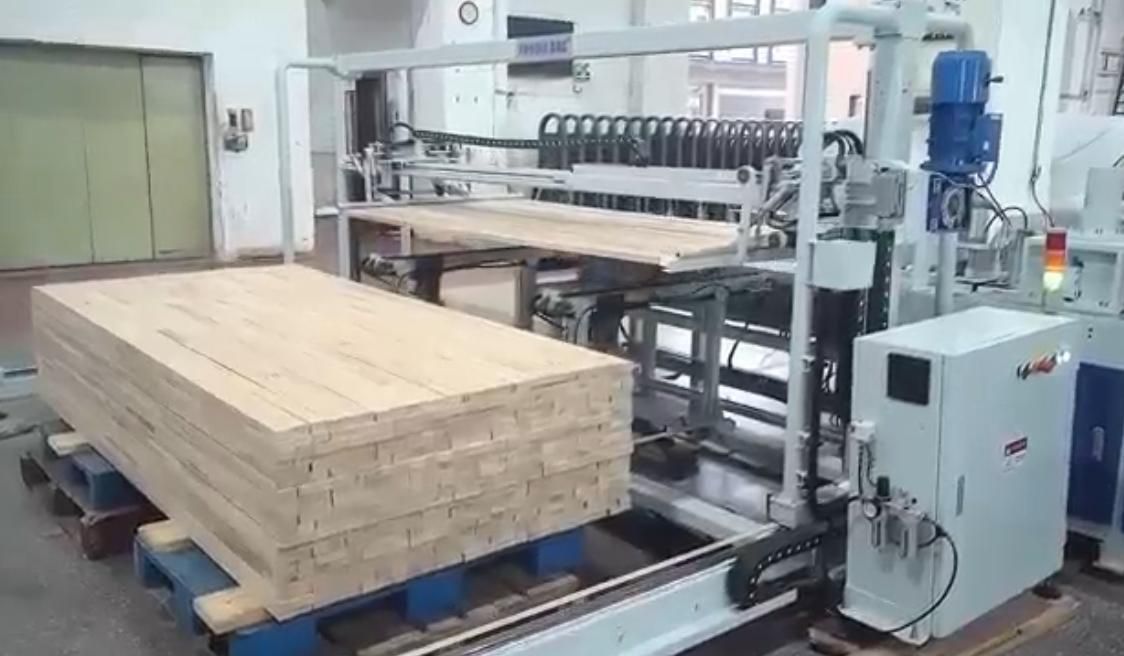

Позволяет автоматизировать процесс выгрузки сращѐнных заготовок, исключая 2 человек на приемке заготовок.
УВП-3000 Минимально
Применяется к прессам для сращивания для удаления сухой стружки и пыли из зоны обработки и исключения ее попадания в окружающую среду.
Фрезы для сращивания BLACKSMITH

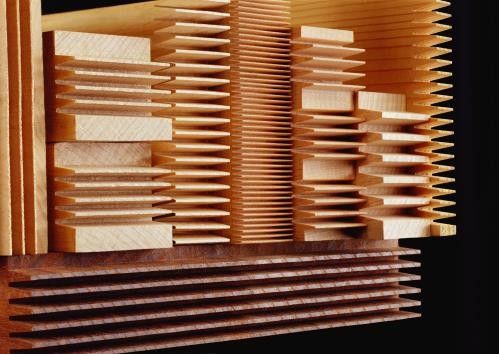

Предназначены для нарезки шипов для сращивания по длине в заготовках из древесины твердых и мягких пород.
Веерное расположение фрез обеспечивает плавное (без ударов) фрезерование, что значительно улучшает качество шипового соединения.
Набор пакета осуществляется по желанию заказчика в зависимости от высоты сращивания.
IRONMAC-250
Станок предназначен для заточки режущего инструмента: Насадных фрез, ножевых барабанов, дисковых пил, концевых фрез (хвостовых фрез и сверл), ножей и фрез для сращивания.
- Максимальные размеры насадных фрез (D x d x B), мм - 300 х 50 х 250
- Максимальные размеры плоских ножей (L x B), мм - 200 х 40
- Ø хвостовика концевой фрезы, мм – 3 - 13
- Суммарная мощность 0,7 кВт

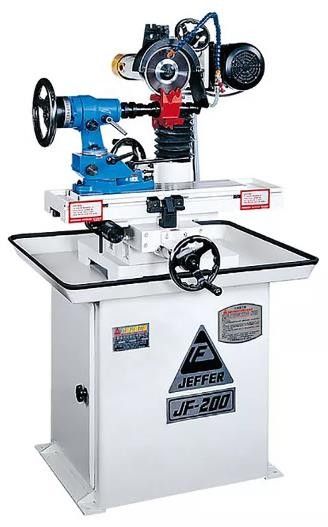

JEFFER-200
Станок предназначен для заточки режущего инструмента: Насадных фрез, ножевых барабанов, дисковых пил, концевых фрез (хвостовых фрез и сверл), ножей и фрез для сращивания.
- Максимальные размеры насадных фрез (D x d x B), мм - 230 х 50 х 230
- Максимальные размеры плоских ножей (L x B), мм - 200 х 40
- Ø хвостовика концевой фрезы, мм – 3 - 13
- Суммарная мощность 0,76 кВт

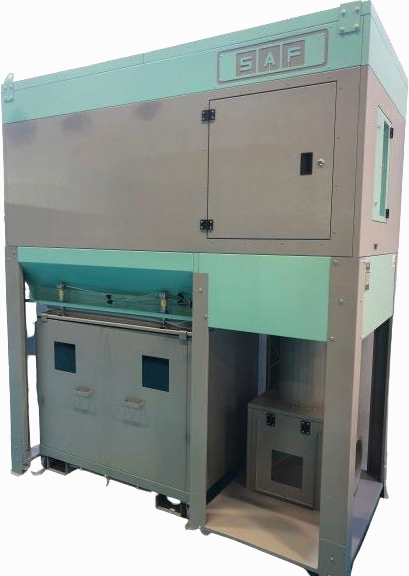

FPC-6500K, 10000K, 12500K EcoWood (Турция) Оптимально
Компактный рукавный фильтр с электромеханическим встряхиванием и контейнером-накопителем предназначен для очистки воздуха от сухой не слипающейся пыли в центральных системах аспирации.
Фильтр устанавливается внутри цехов в основном на мебельных и деревообрабатывающих производствах.
Комплектация с контейнером отлично подходит для использования на участках обработки с большим объемом отходов.
- Производительность: от 6500 - до 12500 м³/ч
- Мощность: от 7,5 - до 18,5 кВт
- Объем накопителей: от 2,3 - до 4,6 м³
- Фильтрующий материал: полиэстер

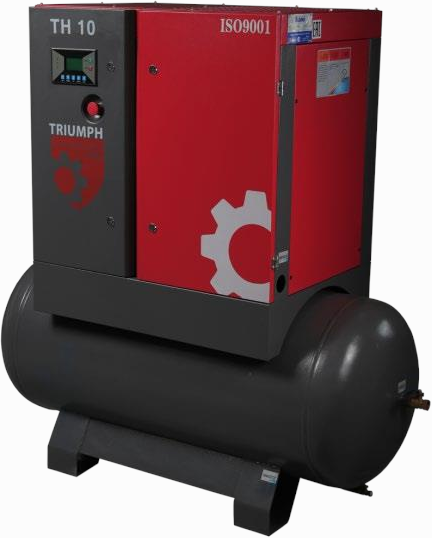

TRIUMPH TH 7,5/8 R500L
Компания TRIUMPH - немецкий концерн, выпускающий широкую гамму металлообрабатывающего и другого промышленного оборудования, в том числе и винтовые компрессоры.
- Производительность 0,69 м³/мин
- Мощность 5,5 кВт
- Объем ресивера 500 л
- Прямой привод.
- Уровень защиты двигателя IP54.
