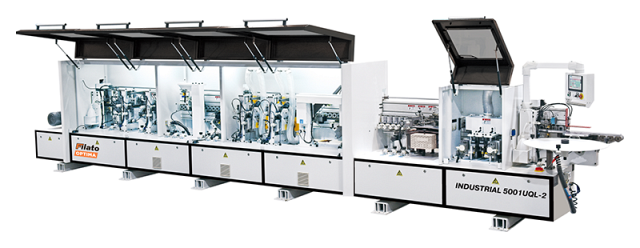

Кромкооблицовочный станок Filato 5001UQL-2 серии INDUSTRIAL
Китай
Модели серии:
5001UQL-2 INDUSTRIAL
Толщина кромки: 0,4 - 3 мм
Толщина панели: 9 - 60 мм
Скорость подачи: 14 / 18 / 23 м/мин
Общая мощность: 14,5 кВт
Вес: 2500 кг
Преимущества
- Оклейка прямоугольных заготовок различными кромочными материалами: ПВХ, ABS, Акриловые
- Нанесение кромочного материала в режимах продольной и поперечной обработки
- Прижимная группа 7 роликов
- Инфракрасная лампа нагрева заготовки

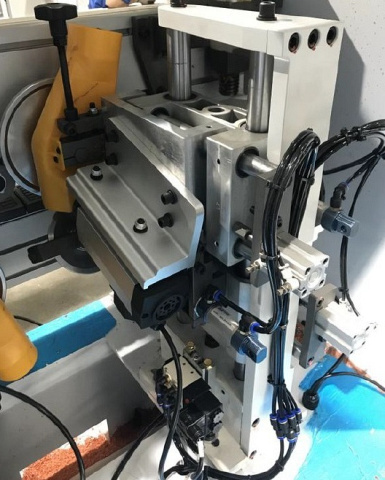

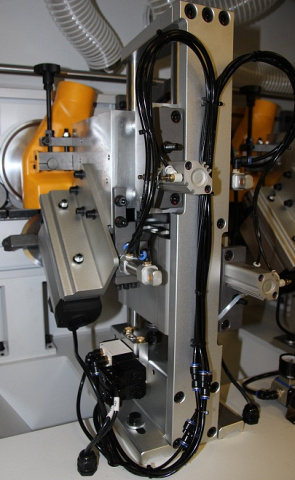

- П-образная опора узла торцевания свесов с отдельными направляющими на каждый двигатель
Модель
5001UQL-2 INDUSTRIAL
Скорость подачи, м/мин
14 / 18 / 23
Мощность двигателя подачи, кВт
3,7
Обороты двигателя, об/мин
1440
Частота, Гц
50
Толщина кромочного материала, мм
0,4 - 3
Толщина детали, мм
9 - 60
Габариты детали (мин.), мм
120 x 60
Параметры фрез, мм
Ø 100 x Ø 30 H65 L/R
Мощность двигателя фрезерования, кВт
2 x 2,2
Обороты двигателя, об/мин
12 000
Частота, Гц
200
Диаметр патрубка аспирации, мм
100
Пилы торцовки, мм
Ø 100 x 22 Z30
Мощность двигателей торцовки, кВт
2 x 0,55
Обороты пил, об/мин
12 000
Частота, Гц
200
Фрезы узла снятия свесов, мм
Ø 69 x Ø 16 H13 Z4
Мощность двигателей, кВт
2 х 0,75
Обороты двигателя, об/мин
12 000
Частота, Гц
200
Диаметр патрубка аспирации, мм
100
Фрезы узла снятия свесов, мм
Ø 69 x Ø 16 H13 Z4
Мощность двигателей, кВт
2 x 0,75
Обороты двигателя, об/мин
12 000
Частота, Гц
200
Диаметр патрубка аспирации, мм
100
Фрезы узла обкатки углов, мм
Ø 70 x Ø 16 H16 Z3
Мощность двигателей полировки, кВт
2 x 0,37
Обороты двигателя, об/мин
12 000
Частота, Гц
200
Ножи узла снятия плоской цикли, мм
15 х 15 х 2,5
Мощность двигателей полировки, кВт
2 x 0,37
Обороты двигателя, об/мин
1350
Частота, Гц
50
Диаметр кругов, мм
150 / 22
Напряжение, В
380
Общая мощность, кВт
14,5
Длина, мм
7800
Ширина, мм
1100
Высота, мм
1600
Вес, кг
2500
| Модель | 5001UQL-2 INDUSTRIAL | ||
| Размеры детали кромки |  | Толщина кромочного материала, мм | 0,4 - 3 |
| Толщина детали, мин/макс, мм | 9 / 60 | ||
| Габариты детали (длина/ширина, мин) мм | 120 / 60 | ||

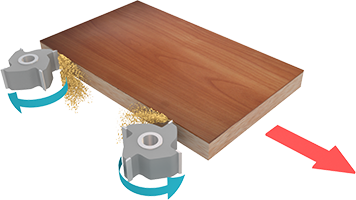

| Узел предварительного фрезерования |  | Параметры фрез, мм | Ø100 х Ø30 H65 L/R |
| Мощность двигателя фрезерования, кВт | 2 х 2,2 | ||
| Обороты двигателя/частота, об/мин/Гц | 12 000 / 200 | ||
| Диаметр патрубка аспирации, мм | 100 | ||
| Узел 2-ух моторной торцовки | | Пилы торцовки, мм | Ø100 х 22 Z30 |
| Мощность двигателей торцовки, кВт | 2 х 0,55 | ||
| Обороты двигателя/частота, об/мин/Гц | 12 000 / 200 | ||
| I Узел фрезерования свесов (ЧЕРНОВОЙ) |  | Фрезы узла снятия свесов R2, мм | Ø69х Ø16 H13 Z4 |
| Мощность двигателей, кВт | 2 х 0,75 | ||
| Обороты двигателя/частота, об/мин/Гц | 12 000 / 200 | ||
| Диаметр патрубка аспирации, мм | 100 | ||
| II Узел фрезерования свесов (ЧИСТОВОЙ) Пневмо-перенастройка |  | Фрезы узла снятия свесов R2, мм | Ø69 х Ø16 H13 Z4 |
| Мощность двигателей, кВт | 2 х 0,75 | ||
| Обороты двигателя/частота, об/мин/Гц | 12 000 / 200 | ||
| Диаметр патрубка аспирации, мм | 100 | ||
| 2-ух моторная обкатка углов |  | Фрезы узла обкатки углов, мм | Ø70 х Ø16 H16 Z3 |
| Мощность двигателей полировки, кВт | 2 х 0,37 | ||
| Обороты двигателя/частота, об/мин/Гц | 12 000 / 200 | ||
| Полировальный узел |  | Мощность двигателей полировки, кВт | 2 х 0,37 |
| Обороты двигателя/частота, об/мин/Гц | 1350 / 50 | ||
| Диаметр кругов, мм | 150 / 22 | ||
| Подача |  | Скорость подачи, м/мин | 14 / 18 / 23 |
| Мощность двигателя подачи, кВт | 3,7 | ||
| Обороты двигателя/частота, об/мин/Гц | 1440 / 50 | ||
| Мощность |  | Общая мощность станка, кВт | 14,5 |
| Напряжение, В | 380 | ||
| Габаритные размеры |  | Длина, мм | 7800 |
| Ширина, мм | 1100 | ||
| Высота, мм | 1600 | ||
| Вес, кг | 2500 | ||
