Ширина обработки: 2050 - 4100 мм
Толщина обработки: 8 - 70 мм
Ø верхнего валка: 205 - 600 мм
Вес: 4000 - 47 000 кг
- Машина не требует смазки за счёт использования закрытых подшипников
- Индукционная закалка поверхности валов до твердости 50-62 HRC, а также их шлифовка и полировка
- Электронная система контроля обеспечивает абсолютную параллельность валков
- Планетарная система перемещения боковых валков

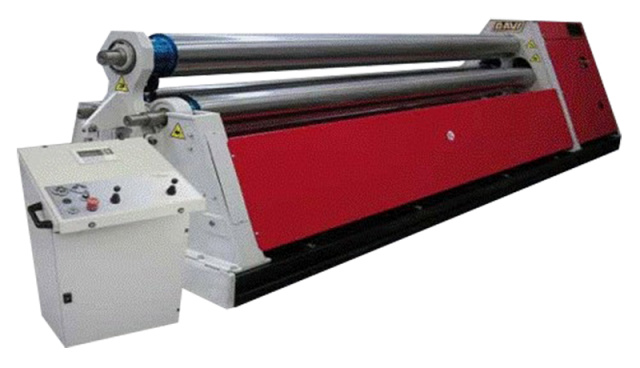

Трехвалковые гидравлические листогибочные машины MCO способны изгибать стальные листы толщиной от 8 мм до 70 мм и шириной от 2050 мм до 4100 мм. Применяются для производства цилиндрических, эллипсо подобных и чемодано подобных обечаек различного диаметра.
Сваренные обечайки применяются в автомобилестроении (цистерны, бетономешалки).
Опоры и емкости различного диаметра.
Одним из самых главных отличий серии MCО является - планетарное перемещение боковых валков, которое имеет следующие преимущества:
- Получение меньшего диаметра при круговой гибки и гибки конуса;
- Система защищена от попадания металлических частиц и окалин, не требует дополнительной смазки, так как имеет закрытый тип корпуса;
- Имеет меньший износ, а также вращаясь вокруг своей оси, оказывает меньшее напряжение на раму станка, в отличие от линейных направляющих, где перемещения происходят вверх/вниз.
Гидравлические листогибочные станки MCО оснащены корпусом высокой прочности, состоят из сварных металлических конструкций St-52.
Все валы установлены в сферических подшипниках. Сферические подшипники способны выдерживать экстремальные нагрузки. Каждый валок свободно отклоняется по своей ширине, без образования какой-либо натяжной точки, что могло бы привезти к надлому или трещине на вале.
Привод вращения валов осуществляется с помощью гидравлических моторов через усовершенствованный высоко эффективный планетарно-шестеренчатый редуктор.
Усилия на вал передаются напрямую, без потерь на дополнительные редукторы и механизмы.
Гидравлическая система разработана для реализации всех движений в четырехвалковой листогибочной машине.
Гидравлическая система расположена в изолированном отсеке, что исключает воздействие внешней среды и позволяет сохранить смазочные материалы чистыми внутри.
Валы проходят поверхностное упрочнение методом индукционной закалки. После реализации закалки, валы проходят последующую чистовую шлифовку и полировку.

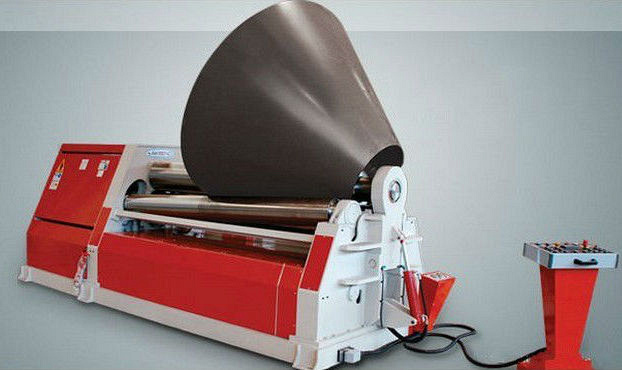

Гибка конуса возможна на машине, укомплектованной специальным приспособлением для гибки конусов.
Цифровой дисплей показывает текущее положение боковых валов.
В станке реализована возможность гибки с двумя скоростями, как медленная, так и быстрая.
Тонкие листы, изгибаемые в большие диаметры, могут деформироваться под воздействием собственного веса и в результате этого не получится цилиндр круговой формы. Центральные и Боковые поддержки используется для предотвращения этой деформации. Цель использования получение обечайки заданной формы.
Для удобства подачи листов в рабочие органы машины рекомендуется использовать роликовый стол.
Система позволяет поддерживать постоянную температуру масла, при непрерывном режиме работы машины.
Эта опция даёт возможность плавно изменять скорость вращения, что позволяет достигать максимального качества изделия.
