Акция на токарно-фрезерный центр SPECTR TC-200M в ноябре 2021 года!

ПАРАМЕТРЫ СТАНКА

• ЧПУ FANUC 0i-TF;
• Стандартный Ø точения - 200 мм;
• Максимальный Ø точения - 350 мм;
• Максимальный̆ Ø прутка - 52 мм;
• Максимальная длина обработки - 400 мм;
• Шпиндель - А2-6, 4000 об/мин, 11/15 кВт;
• Револьверная голова (VDI40) - 12 поз.;
• Приводной инструмент;
• Масса - 4100 кг.

СЕРВОПРИВОДНАЯ РЕВОЛЬВЕРНАЯ ГОЛОВКА

Сервоприводная револьверная головка с приводным инструментом (тип VDI40), SAUTER (Германия) на 12 позиций.

Преимущества VDI:
Cокращение времени на переналадку инструмента за счёт крепления блока одним винтом. Фиксирующий клин обеспечивает надёжную фиксацию и точное позиционирование в револьвере относительно заготовки.

Приводной инструмент:
Мощность - 3 кВт
Макс. обороты - 3000 об/мин

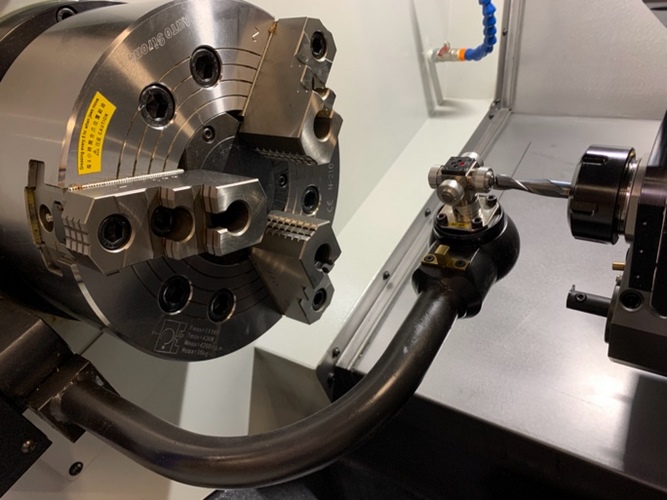

РУЧНАЯ СИСТЕМА ИЗМЕРЕНИЯ

Используется ручная система измерения инструмента фирмы METROL (Япония). Выполняет обнаружение повреждений и износ режущей кромки инструмента. Автоматическая корректировка управляющей программы, для поддержания заданной точности при обработке. Исключает из технологического процесса простои оборудования и брак.

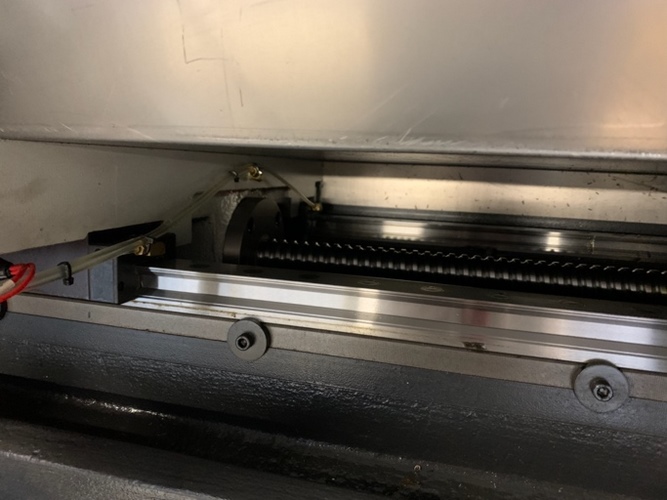

РОЛИКОВЫЕ НАПРАВЛЯЮЩИЕ

Основные перемещения инструментального суппорта по осям Z и X осуществляется по роликовым направляющим серии RG фирмы PMI тип MSR-S (Тайвань).

Обладают сверхвысокой жёсткостью и грузоподъёмностью, высокого класса точности (H), типоразмер 35 мм.

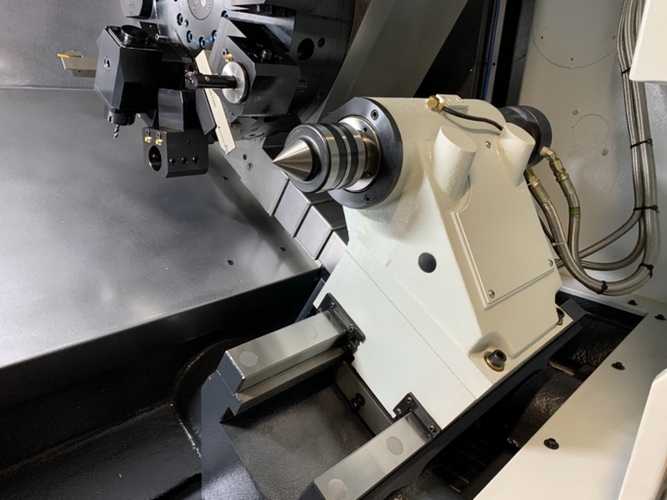

АВТОМАТИЗИРОВАННЯ ЗАДНЯЯ БАБКА

Автоматизированная задняя бабка с программируемой гидравлической пинолью. Широкие направляющие скольжения задней бабки гарантируют высокую жёсткость и точность. Максимальное перемещение бабки составляет - 350 мм, ход выдвижения пиноли - 100 мм. Для автоматизации процесса перемещения задней бабки применяется механизм фиксации к револьверной голове.

БАЗОВАЯ КОМПЛЕКТАЦИЯ

В базовой комплектации поставляются блоки:

• Приводной (VDI40 tool holder 0°) - 1 шт
• Приводной (VDI40 tool holder 90°) - 1 шт;
• Стационарный под резец - 3 шт. (радиальный);
• Стационарный под резец - 1 шт. (осевой);
• Стационарный под расточной - 4 шт.;
• Стационарный под U-свёрла - 1 шт.;
• Переходные цилиндрические втулки - Ø6, 8, 10, 12, 20, 25 мм;
• 2 комплекта калёных кулачков;
• 6 комплектов не калёных кулачков.
