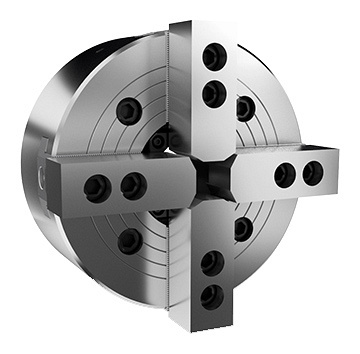

4-кулачковые зажимные патроны с проходным отверстием. Серия NIT-200
Наружный Ø: 169 - 610 мм
Количество кулачков: 4 шт.
С проходным отверстием
Без переходного фланца
Модель | NIT-206 | NIT-208 | NIT-210 | NIT-212 | NIT-215 | NIT-218 | NIT-224 |
Диаметр сквозного отверстия, мм | 45 | 45 | 75 | 91 | 117,5 | 117,5 | 205 |
Количество кулачков | 4 | 4 | 4 | 4 | 4 | 4 | 4 |
Ход плунжера, мм | 12 | 16 | 19 | 23 | 23 | 23 | 26 |
Ход кулачков, мм | 5,5 | 7,4 | 8,8 | 10,6 | 10,6 | 10,6 | 12 |
Тяговое усилие (со стороны сжатия), кгс | 5812 | 9075 | 11319 | 14990 | 18355 | 18355 | 23861 |
Тяговое усилие (со стороны тяги), кгс | 2243 | 3558 | 4385 | 5812 | 7240 | 7240 | 9177 |
Усилие захвата, кгс | - | 26,5 | - | - | - | - | - |
Рабочее давление, кгс/см² | 28,5 | - | 27,5 | 27,5 | 23,5 | 23,5 | 30,5 |
Скорость вращения, об/мин | 4500 | 3600 | 3200 | 2700 | 1900 | 1500 | 1000 |
Масса, кг | 13.7 | 24 | 36 | 58,5 | 114 | 122 | 264 |
Момент инерции, кг×м² | 0,051 | 0,177 | 0,324 | 0,763 | 2,331 | 3,2 | 14,5 |
Соответствующий цилиндр | М1246 | M1552 | M1875 | M2091 | M2511 | M2511 | M3320 |
Соответствующий мягкий кулачок | HC06 | HC08 | HC10 | HC12 | HC15 | HC15 | HC24-1 |
Соответствующий твердый кулачок | HJ06 | HJ08 | HJ10 | HJ12 | HJ15 | HJ15 | HJ24-1 |
Диапазон зажима (внешний диаметр), мм | 15 - 169 | 20 - 210 | 25 - 254 | 30 - 304 | 60 - 381 | 60 - 450 | 150 - 610 |

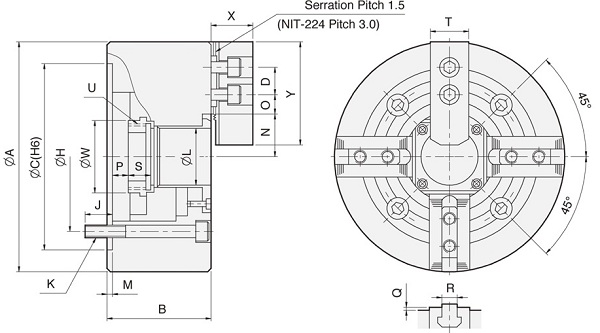

A, мм | 169 | 210 | 254 | 304 | 381 | 450 | 610 |
B, мм | 81 | 91 | 100 | 110 | 133 | 133 | 147 |
C (H6), мм | 140 | 170 | 220 | 220 | 300 | 300 | 520 |
D, мм | 20 | 25 | 30 | 30 | 43 | 43 | 60 |
H, мм | 104,78 | 133,35 | 171,45 | 171,45 | 235 | 235 | 463,6 |
J, мм | 16 | 20 | 22 | 23 | 35 | 35 | 35 |
K | 4-M10×80 | 4-M12×90 | 4-M16×100 | 4-M16×110 | 4-M20×135 | 4-M20×135 | 8-M24×150 |
L, мм | 45 | 52 | 75 | 91 | 117,5 | 117,5 | 205 |
M, мм | 5 | 5 | 6 | 6 | 6 | 6 | 6 |
N max, мм | 32 | 38,7 | 51 | 61,3 | 82 | 82 | 139,9 |
O, мм | 9,25 - 22,75 | 14,75 - 29,75 | 14,25 - 33,75 | 17,75 - 45,75 | 16,75 - 45,25 | 16,75 - 79,75 | 24,5 - 87,75 |
P, мм | -1 - 11 | -1 - 14,5 | -10,25 - 8,5 | -15 - 8 | -16 - 7 | -16 - 7 | -10 - 16 |
Q, мм | 2 | 2 | 2 | 2 | 5 | 5 | 5 |
R, мм | 12 | 14 | 16 | 21 | 22 | – | 25 |
R | - | - | - | - | - | 22 | - |
S, мм | 19 | 20,5 | 25 | 28 | 43 | - | 38 |
S1 | - | - | - | - | - | 43 | - |
T, мм | 31 | 35 | 40 | 50 | 62 | 62 | 65 |
U max | M55X2 | M60X2 | M85X2 | M100X2 | M130X2 | M130X2 | M215X3 |
W, мм | 60 | 66 | 94 | 108 | 139 | 139 | 230 |
X, мм | 37 | 38 | 43 | 51 | 66 | 66 | 73 |
Y, мм | 73 | 95 | 110 | 130 | 165 | 165 | 180 |
